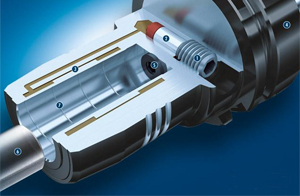

液压刀柄(Hydraulic Handle)是一种应用很广泛的刀柄,此种刀柄的夹持方式有别于传统刀柄系统,拧紧只需用一个加压螺栓,当螺栓拧紧时便会推动活塞的密封块在刀柄内产生一个液压油压力,该压力均匀地从圆周方向传递给钢制膨胀套,膨胀壁再将刀具夹紧。采用这一刀具夹紧系统,可使系统径向跳动误差精度和重复定位精度控制在3μm以下。由于刀柄内存在有高压油液压力,当刀具被夹紧时,内藏的油腔结构及高压油的存在大大地增加了结构阻尼,可有效防止刀具和机床主轴的振动。实际应用表明,使用这种夹紧系统不仅可以提高加工精度和质量,而且还能使刀具在切削加工中的使用寿命得到成倍提高。 此外,这类刀柄不但具有免维护功能和抗污能力,而且易于使用和安全地夹紧刀具。因为,在紧固刀具时,夹紧压力可以将刀柄上的任何油或杂质导引到膨胀套筒中(加工)的小沟槽中,这样就可以清理装夹用表面区域,并让其保持干燥,消除打滑现象,保证主轴的扭矩可以很好地传递给刀具。

液压刀柄目前广泛使用在汽车制造、电子、模具、机械等各个部门,当前主要设备提供商有雄克(Schunk)、大昭和、山特维克可乐满(Sandvik)、肯纳(Kennametal)等国际知名品牌。

高峰视角

回首过往,我们每年都说不平凡,其实这所谓的‘不平凡’,正是我们持续面对的‘新常态
对话山高中国掌门人郑贝利先生,听听他说的山高故事
随着电子设备行业的快速发展,PCB正不断向高精度、高密度、高性能、小体积方向靠拢,这无疑给PCB制造商提出了挑战。为满足企业PCB分板的更高要求,雄克为分板技..
山高刀具VOL.4 人物访谈 | 听刀具设计工程师谈生活、做饭、经历……还有3D打印
回首过往,我们每年都说不平凡,其实这所谓的‘不平凡’,正是我们持续面对的‘新常态
FuMaTech和IRACE — 国际未来制造技术和机器人及自动化会议及展览即将于11月27-30日在深圳国际会展中心与DMP大湾区工业博览会同期召开。

山高 液压夹头 - 细长型
SECO EPB 5831 采用细长工件侧外形设计,非常适合由于窄形腔体(例如在模具中)而不易接近的钻削..

山高 液压夹头 - 传统型
SECO 山高液压夹头配有内部活塞,该活塞可将液压油压入刀柄孔周围的腔室内,所产生的高压均匀地..

山高 刀柄Easyshrink® 15 系统
SECO Easyshrink® 15 系统 集上几代产品的优点于一身 EasyShrink 20 已经证明了自身的技术优势。..
独一无二、快速定制”是ROC Fertigung24的核心竞争力。为达成此目标,他们选用雄克的刀柄产品组合助其一臂之力。
BIG自动车床用液压刀柄—孔加工案例分享
用铣削取代线切割将成为微加工领域在未来几年内的主导趋势。钟表工业、微型模具和医疗等先驱行业的实践已经证明这一趋势是可行的。因此,制造商 Michael Strub 医疗器械公司对其制造流程中的部..

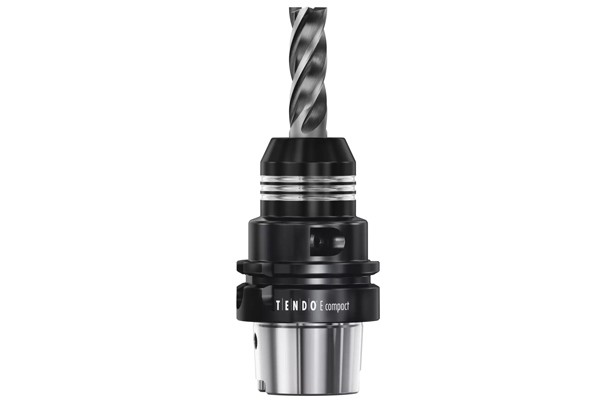

作为精密夹具与自动化抓取系统的行业领先者,雄克公司已向市场推出了一款兼具高夹持力与高性价比的多功能液压膨胀刀柄TENDO-E compact(以下简称TENDO-EC),已经让很多模具制造商意识到是时候..
在航空航天紧固件钻孔的应用中,实现正负0.5度的锪沉孔角度公差,是怎么做到的呢?答案就是肯纳的HiPACS系统——集钻孔及锪孔加工性能于一体的高精度解决方案。
玛帕通过具有窄轮廓的新HTC技术实现了刀柄技术的革命。液压刀柄的优势第一次得以在更广泛的领域应用。
德国雄克作为全球抓取系统与夹持技术的领航企业,将会在 CIMT 2017 展会现场为您呈现全系列明星产品及高效解决方案。精准、灵活的加工与不断发展的自动化生产技术相结合,可有效降低成本,助您..

CIMT2023 | 雄克新品展前"剧透"

4月,雄克将再次现身全球四大机床展CIMT的舞台,与大家见面。经过两年的积累和探索,本届CMIT展览会上,雄克团队会为观众带来怎样的创新方案和可靠产品呢?


雄克液压刀柄 Ι 保持技术领先优势

作为液压膨胀技术的创新者和市场领导者,我们持续开发新产品,帮助用户保持市场竞争力。\x0d\x0a(参与文末互动抽奖!


雄克:加工更高效 生产更智能

2019年4月15日,本年度规模最大的机械行业盛会CIMT2019在北京中国国际展览中心正式拉开帷幕。雄克用一系列创新产品技术和高效加工方案,为观众们充分展示了自动化、柔性化加工工艺的无限魅力。在展会现场,雄克销售. ..

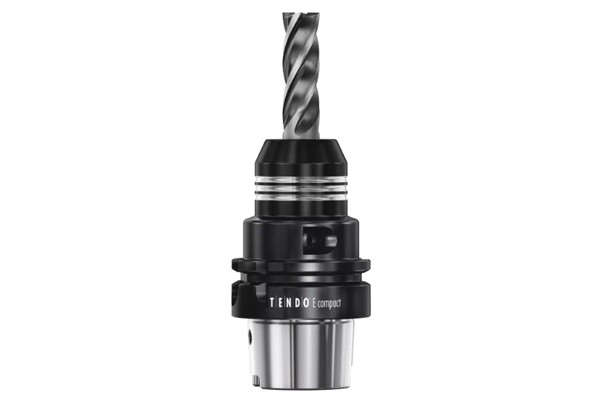

雄克TENDO E compact液压刀柄铣削操作

雄克TENDO E compact液压刀柄在2xD深度进行全槽粗加工。TENDO E compact通用型液压刀柄仅通过六角扳手即可完成换刀,操作时持续回转和重复精度均小于0.003mm,切削均匀,重复生产性好,工件表面精度极高。


ETP Hydro-Grip 液压刀柄_高清

液压刀柄是一种应用很广泛的刀柄此种刀柄的夹持方式有别于传统刀柄系统,拧紧只需用一个加压螺栓,当螺栓拧紧时便会推动活塞的密封块在刀柄内产生一个液压油压力,该压力均匀地从圆周方向传递给钢制膨胀套,膨胀壁再 ..


对比:雄克TENDO液压刀柄与热涨刀柄视频

液压刀柄在夹头主体与装夹孔的膨胀壁之间做了一个环形封闭油腔,油腔内充满了专用液压油,它可以将油压均匀地传递到密闭油腔的每个部分,油腔内的油同时还增加结构阻尼,改善夹头的动力学特性,对减小振动、提高加工 ..

液压刀柄厂商活动

FuMaTech和IRACE — 国际未来制造技术和机器人及自动化会议及展览即将于11月27-30日在深圳国际会展中心与DMP大湾区工业博览会同期召开。

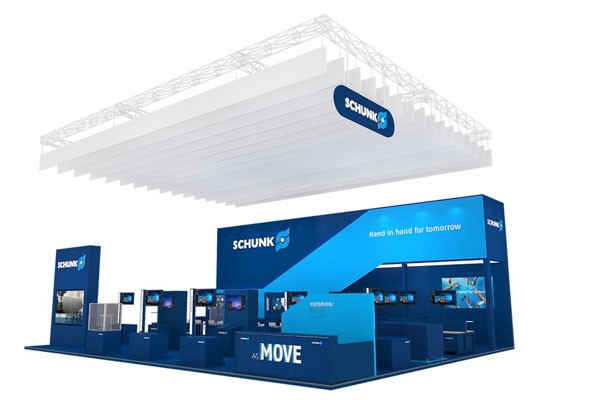

可持续、连通性和电气化是雄克本届展会的重点话题。一个互联互通是制造业未来是我们的期许。届时,雄克将在精心设计的展台,为您全方位展示与 “创新制造”主题相关的机床功能部件产品组合,带您现场体验各种产品创..
4月,雄克将再次现身全球四大机床展CIMT的舞台,与大家见面。经过两年的积累和探索,本届CMIT展览会上,雄克团队会为观众带来怎样的创新方案和可靠产品呢?

液压刀柄常见问题

Q
液压刀柄 强力刀柄 冷压刀柄 明细及优点?
A
强力刀柄夹持力大,定心精度高,适合强力切削加工。液压刀柄与强力刀柄性能差不多,但是精度高,好的液压刀柄综合精度能达到0.002mm。冷压刀柄和热缩刀柄我认为是以后的趋势,将会代替筒夹刀柄,不过需要设备。
Q
液压刀柄拆刀次数多了,对夹紧有影响吗?
A
是这样的液压刀柄是高精度刀柄,尽量每个刀具专用一个刀柄。普通刀柄也是这样,尽量减少拆卸。
Q
液压刀柄松掉加压螺栓刀具仍无法取出怎么办?
A
估计是刀柄里面堵塞,可以尝试用气枪从刀柄尾部内冷孔位置往里面吹气,清洁一下。
Q
谁能告知液压刀柄的工作原理?
A
此种刀柄的夹持方式有别于传统刀柄系统,拧紧只需用一个加压螺栓,当螺栓拧紧时便会推动活塞的密封块在刀柄内产生一个液压油压力,该压力均匀地从圆周方向传递给钢制膨胀套,膨胀壁再将刀具夹紧。
Q
为什么丝锥不装液压刀柄?
A
那就有点大材小用了,螺纹要求没那么高,并且丝锥的排屑空间小。
Q
请问液压刀柄用的拉钉与筒夹刀柄用的拉钉有何区别?是一样的吗?
A
拉丁的区别不在于刀柄不一样,而是在于机床主轴的规格。只要是同一台设备,拉丁都是一样规格的。
Q
液压刀柄及热胀刀柄的利弊之分?
A
液压刀柄是一种应用很广泛的刀柄此种刀柄的夹持方式有别于传统刀柄系统,拧紧只需用一个加压螺栓,当螺栓拧紧时便会推动活塞的密封块在刀柄内产生一个液压油压力,该压力均匀地从圆周方向传递给钢制膨胀套,膨胀壁再将刀具夹紧。 液压刀柄的精度和夹持力强度好。
