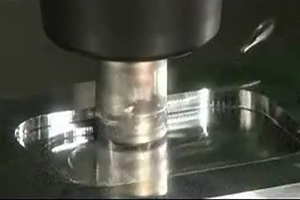

立铣刀(end milling cutter)主切削刃是圆柱面上,端面上的的切削刃是副刀刃。没有中心刃的立铣刀工作时不能沿着铣刀的轴向作进给运动。按照国家标准规定:立铣刀直径为2-50毫米,可分为粗齿与细齿两种。直径2-20为直柄范围,直径14-50为锥柄范围。

标准立铣刀有粗齿和细齿两种。粗齿立铣刀的齿数为3~4个,螺旋角β大些。细齿立铣刀的齿数为5~8个,螺旋角β小些。同时立铣刀加工中注意三种类型:1. 装夹,加工中心用立铣刀大多采用弹簧夹套装夹方式,使用时处于悬臂状态。2.震动,由于立铣刀与刀夹之间存在微小间隙,所以在加工过程中刀具有可能出现振动现象。3. 端刃切削,在模具等工件型腔的数控铣削加工中,当被切削点为下凹部分或深腔时,需加长立铣刀的伸出量。最后,切削速度的选择主要取决于被加工工件的材质,进给速度的选择主要取决于被加工工件的材质及立铣刀的直径。

立铣刀目前广泛使用在汽车制造、电子、模具、机械等各个部门,当前主要设备提供商有山高(seco)、山特维克可乐满(sandvik)、高耐大因(korloydine)等国际知名品牌。

高耐大因DINE-HPM立铣刀
特长介绍
高耐大因DINE-HPM立铣刀力量大,可以进行高精度的中切削。
广泛应用
提升把持力和夹力/非夹力,把持力比DMG提升了30%以上,夹力/非夹力平均可以在两回合之内完成。
优良产品
装有防止环、覆盖环等设备,防止了异物、粉尘的进入,防止了加工中夹钳力的降低,提升了立铣刀和切削工具的耐久性。
金鹭US300立铣刀
优点介绍
金鹭US300立铣刀适用于不锈钢(<280HB)的高效粗、半精加工。
广泛应用
金鹭US300立铣刀底刃变分度、不等螺旋角设计,拥有卓越的抗震性能,加工表面精度高,有效解决刀具刃口粘屑问题。
优良产品
金鹭US300立铣刀适用于大切深,大切宽的高效加工,金属去除率高, 水冷、油冷为最佳冷却方式。

高峰视角

展望2020,高耐大因将会集中优势技术力量,立足于中国新兴产业的需求,研发具有市场竞争力的产品。同时,更大程度的发挥各地办事处及技术服务部门的力量,提升服..
2019年,山高中国在关键领域持续保持销售额大幅增长的势头——航空航天领域两位数增长,医疗行业增长超30%。
3月7日,山高新任大中华区董事总经理Jean-François Martins(马丁)先生媒体见面会在北京举办,分享公司在2019年的发展新战略、新动态。“山高咨询服务(SECO CO..
山高刀具集团宣布,Fredrik Vejgården 将出任山高刀具集团首席执行官。任命于2019年1月1日起正式生效。Fredrik 将继续带领山高刀具成为全球金属切削行业的领军企..
锥度芯厚的设计,确保刀具加工的稳定性 不等齿距的设计,减少加工过程中的振动 刀尖刃口的钝化处理,确保刃口的强度 针对ISO K 材料的特殊基体及涂层 不等螺旋角..
倒角或许是金属切削加工中最常见的操作。事实上,几乎在所有加工工艺中都能寻到倒角工序。倒角以及程度更小的倒圆角几乎是遍布零部件的内外棱边的特征。倒角加工..
钛合金以其强度高、机械性能好和耐腐蚀性能强等特点在航空制造业中的应用越来越广泛, 随着钛合金在飞机上所占比重的不断增加,钛合金航空结构件的数控加工效率..

山高 石墨加工整体硬质合金立铣刀
SECO 石墨加工整体硬质合金立铣刀 山高带金刚石涂层的整体硬质合金立铣刀适用于加工石墨。它们提..

山高 微加工整体硬质合金立铣刀
SECO 微加工整体硬质合金立铣刀 山高微加工整体硬质合金立铣刀系列包括具有小切削直径的方肩立铣..

山高 高速加工整体硬质合金立铣刀
SECO 高速加工整体硬质合金立铣刀 针对模具行业中通常采用的高速加工方法,山高推出了完整系列的..

山高 高级粗加工整体硬质合金立铣刀
SECO 高级粗加工整体硬质合金立铣刀 山高提供一系列专为高级粗加工策略设计的专用整体硬质合金刀..

山高 高性能加工整体硬质合金立铣刀
SECO 高性能加工整体硬质合金立铣刀 山高提供完整系列的高性能整体硬质合金方肩立铣刀、球头铣刀..

山高 Tornado高性能镀层立铣刀
SECO 作为高速加工的客户,山高刀具正为您提供 Tornado 系列。 Tornado 是一个完整系列的高性能..
钛合金以其强度高、机械性能好和耐腐蚀性能强等特点在航空制造业中的应用越来越广泛, 随着钛合金在飞机上所占比重的不断增加,钛合金航空结构件的数控加工效率对航空制造企业的影响也越来越大..
航空难加工材料及零件切削技术是一项复杂的系统工程。在刀具的选择上,应当合理选择与被加工零件在力学性能、化学性能、物理性能相匹配的新型高效刀具 航空难加工材料及零件切削技术是一项复杂..
复合材料具有质量轻、强度高、耐高温、耐腐蚀等特性,是航空航天领域的理想材料。随着航空航天复合材料的广泛应用,正确选择和合理使用刀具进行高效高质量切削加工成为关键。目前,航空航天制造..
在航天行业占有重要地位的Mécaprec公司,为了提高加工效率,对三菱综合材料公司(MMC)装有可转位刀片的VFX 型玉米立铣刀进行了切削试验,测试结果表明,加工镍基合金(Inconel 718) 零件的加工..
钛合金以其强度高、机械性能好和耐腐蚀性能强等特点在航空制造业中的应用越来越广泛, 随着钛合金在飞机上所占比重的不断增加,钛合金航空结构件的数控加工效率对航空制造企业的影响也越来越大..
山高专用于不锈钢加工的 JHP760 立铣刀系列对于大批量加工不锈钢零部件的厂家有着重要意义,该款刀具能够实现高效率低成本的安全加工,满足柔性生产线的安全稳定加工要求。
株洲钻石推出全新可换头模块式立铣刀系列,采用复合锥面定位、双头梯形螺纹联接纹和高刚性抗震技术,实现低成本、方便、快捷、高质、高效、稳定的加工;为客户提供可靠的在线快换刀具解决方案。
更环保,更广范围以及更快的加工能降低加工成本,并且是航空行业的加工任务。OSG的刀具也面临同样的任务。拥有着75年的经验和知识,使OSG的刀具能加工航空行业常见材料(例如CFRP)。

瓦尔特刀具:视频 | 整硬型铣刀MC319(超强..

稳定的立铣刀,普遍适用于粗加工,短屑,切削轻快,噪音低,完美适用于不稳定的工况下。


可转位立铣刀开粗加工铣厂视频

可转位刀具与钎焊式和其他机械夹固式的刀具相比有如下优点:①避免了硬质合金钎焊时容易产生裂纹的缺点;②可转位刀片适合用气相沉积法在硬质合金刀片表面沉积薄层更硬的材料(碳化钛、氮化钛和氧化铝),以提高切削性...


2013年肯纳金属路演-整体陶瓷立铣刀介绍

2013年肯纳金属路演-整体陶瓷立铣刀介绍


欧士机:PHOENIX台阶加工用立铣刀加工视频

刀具径柄种类 : φ16~φ63BORE TYPE :φ40~φ125螺纹类 : φ16~φ40主要特点嵌套的槽口形状高精度加工斜面加工 & 螺旋线加工由于底部有槽口,切屑会分散,能够很顺利得进行斜面和螺旋线加工。


山高刀具:Jabro-HSS-CO-JCO710 大直径整硬..

山高刀具(上海)有限公司,其总部设于瑞典,作为世界上硬质合金刀具的主要制造商,山高在全球范围内的主要工业国家共拥有32家分支机构。1993年,山高在中国创立了分支机构以拓展其在华业务。山高在发展迅猛的工业品..


蓝帜DHC高效率立铣刀加工案例

整套模具制造刀具系列模具行业技术的飞速发展对所使用刀具提出了更高的要求,型机床需要所配刀具能有更高切削速度及加工精度,现代的新型加工工艺和新型刀具材料的使用促生了更大范围的刀具系列。LMT提供给客户他们...

立铣刀厂商活动

澳克泰工具邀请您参观EMO Hannover 20192019年9月16日-21日我们将在Hall3-H45展位恭候您的莅临!
CIMT2019以 “融合共赢 智造未来”为主题,在近14.2万平方米的展览面积上,聚集来自28个国家和地区的1700余家境内外企业,共同为观众带来一场智能制造是科学与工业融合的饕餮盛宴。难加工材料切削专家澳克泰工具作为..
高效高性价比刀具专家赣州澳克泰工具在上海举办了盛大的开业庆典活动,正式宣布澳克泰(上海)工具销售有限公司成立。这是澳克泰工具加速拓展全国市场、强化澳克泰行业形象的重要举措,也是其持续深入客户、有序构建..

立铣刀常见问题

Q
立铣刀两个齿的那种Ø12的那种应该怎么磨才能磨好?
A
首先沙轮要磨好,磨的边边有点角,磨铣刀,刀刃要注意,外面要比里面高一点…里面那个斜度不要太斜,大概就这样,这个还是要自己多磨多练才行的。
Q
什么是立铣刀,什么是盘铣刀,有何区别?
A
立铣刀一般是铣端面用的,而不是铣槽的 铣槽的要用键槽刀。盘铣刀主要是铣大端面用的 ,因为盘铣刀的直经一般比较大 ,铣大端面是铣削比较快 ,而锯片铣刀一般是铣割用。
Q
立铣刀为什么不能垂直下刀?
A
立铣刀在旋转时其底刃中点相对来说是静止的,不具备任何切削性和排屑性,所以不能垂直下刀。
Q
立铣刀的进给量如何确定?
A
切削用量的选择要与刀具、工件、机床等因素综合起来考虑, 立铣刀的主要切削刃为周刃,精加工时每齿进给量一般为0.1左右,粗加工每齿进给量一般选择0.25-0.3mm。,具体要结合切削速度、轴向切深、径向切深等切削参数匹配使用。
Q
立铣刀和球头铣刀有何区别以及其选用原则?
A
立铣刀和球头铣刀,一个是球头的,一个是平底的,立铣刀主要为常规加工,球头铣刀可用来铣曲面等。球头铣刀和立铣刀磨损了,都可以用机器来修磨的,我们公司买的是拓尔机械的刀具修磨机,修磨效果非常好。
Q
立铣刀用筒夹与丝锥用筒夹有什么区别,攻丝的话是必须得用公司刀柄吗?
A
夹持直柄立铣刀用的筒夹虽然可以用来夹持丝锥进行刚性攻牙,但效果不好,一般小直径丝锥没问题; 丝锥用的ER筒夹是带有四方槽的,也就是对丝锥柄部的扁尾有限位作用,现在一般的工具厂家都推出有这类筒夹。
Q
绞刀和立铣刀的区别?
A
铰刀为直刃,立铣刀为螺旋刃。铣刀有底刃,铰刀没有! 铰刀是用来对孔进行精加工的,而铣刀可以铣面,洗槽,侧洗!用途不一样!
Q
立铣刀的进给量如何确定?
A
切削用量的选择要与刀具、工件、机床等因素综合起来考虑, 立铣刀的主要切削刃为周刃,精加工时每齿进给量一般为0.1左右,粗加工每齿进给量一般选择0.25-0.3mm。,具体要结合切削速度、轴向切深、径向切深等切削参数匹配使用。
Q
立铣刀铣台阶有哪些步骤?
A
先装上立铣刀,然后把立铣刀移动到要铣台阶的工件的上面,用立铣刀的端齿轻轻的蹭工件的上表面,然后把铣床的升降手柄刻度盘对零;然后再把立铣刀移动到工件的侧面,把立铣刀下降到工件的侧面,再用铣刀的侧面轻轻的蹭工件的侧面,把相应方向的手柄刻度盘对零,接着就开始铣台阶了。根据加工余量的大小、材料的强度、以及铣刀的大小,来确定吃刀的深度。从最少一刀吃完,到分成几刀加工完成。
