外圆磨床(Cylindrical grinder)是加工工件圆柱形、圆锥形或其他形状素线展成的外表面和轴肩端面的磨床。它的主机由床身,车头,车尾,磨头,传动吸尘装置等部件构成。车头,磨头可转角度、用于修磨顶针及皮辊倒角用专用夹具,动平衡架,皮辊检测器三部件由客户定购。操作路线是以两顶心为中心,以砂轮为刀具,将圆柱型钢件研磨出精密同心度的磨床 (又叫顶心磨床或圆筒磨床)。同时外圆磨床有以下特点:

1、外圆磨床砂轮主轴轴承采用锥形成型油楔动压轴承、砂轮主轴在低速是仍具有高的轴承刚度。2、外圆磨床砂轮架导轨采用交叉滚柱刚导轨,半自动进给机构采用回转式油缸实现。3、外圆磨床尾架轴系具有无间隙刚度的特点。4、外圆磨床富有磨削指示仪及冷却液过滤器。

外圆磨床主要用于成批轴类零件的端面、外圆及圆锥面的精密磨削,是汽车发动机等行业的主要设备。也适用于军工、航天、一般精密机械加工车间批量小,精度要求高的轴类零件加工。当前外圆磨床的主要设备提供商有junker勇克、EMAG埃马克、danobatgroup达诺巴特等国际知名品牌。

达诺巴特LG-600外圆磨床
功能介绍
最大砂轮线速度可达140m/s,在最大扭矩条件下,覆盖常规磨削(60 m/s)或超高速磨削(最大到140m/s)。
应用类型
采用天然花岗岩床身和直线电机驱动,具有极高精度和热稳定性,适用于高端应用。
产品特性
高精度外圆磨床由于配有直接驱动的B轴和多种砂轮的而具有多用性和柔性。
勇克EJ外圆磨床
优点介绍
通过可旋转的X轴机床型号EJ 11, EJ 31和EJ 51能够进行斜切入式磨削,从而极大地扩展了其应用范围。
广泛应用
斜切入式外圆磨床可以进行直径、轴肩、锥体和倒角的磨削。
优良产品
EJ系列磨床可以配置一个用于高速磨削的工艺包,使用CBN砂轮或刚玉砂轮。

高峰视角

即将走完的2017年,是埃马克集团成立150周年,对埃马克中国公司来说,更是收获满满的一年。相比前一年,客户订单大幅增长,金坛生产基地的产量比上一年增长了60%..
该内外圆磨床不但经济而且可满足更高的要求。Lean Selection allround有可编程的B-轴及全护罩。磨料采用刚玉、CBN或金刚石。它完美地用于单件和小批量加工。
北京达诺巴特机械有限公司是西班牙达诺巴特集团在中国的全资子公司,目前已服务于中国22年。我们的产品主要是:磨削、车削、钻削、镗铣、钻孔、锯切、冲压、折弯..
未来中国刀具制造的春天一定是属于采用集精密、高效的自动化生产单元为一体的生产工艺流程的优秀企业。而与之相对应的国际品牌瓦尔特(WALTER),其采用全数控轴..
ANCA公司购买了达诺巴特- OVERBECK高精度磨床。作为世界领先的高精度数控磨床生产商,ANCA一直努力提高自身生产能力并保持其工件具有最高品质。针对澳大利亚墨尔本工厂,AN..
磨削是用于工件成型的最重要手段之一。磨削能够带来高精度和高质量表面。此外还是适合各种材料加工的理想方式,从钢材或塑料,到极高硬度材料,如陶瓷或金刚石。这也意味着..
通过采用联合磨削集团生产的Studer S33磨床,满足了对复杂、高精度零件需求的增加,从而使工作流程、零件加工质量、机床利用率和报价得以提升。
机床制造商达诺巴特集团(DANOBATGROUP)在汽车行业有一个持续60年的记录,即针对特定目标提供先进技术解决方案,助力汽车行业的发展,到如今,正在挑战在数字制造领域为这..

埃马克 CNC SK 204 内外磨床
埃马克集团 埃马克 EMAG CNC 磨床 SK 204 的组合部件包括 CBN 砂轮和刚玉砂轮的修整单元,磨削和..

埃马克 SN 204/SN 208 内外端面磨床
埃马克太仓机床有限公司 埃马克 EMAG 模块式结构的SN204和SN208,可以针对不同用户的不同需要,对..

埃马克 VTC 315 DS 外圆磨床
埃马克太仓机床有限公司 埃马克 EMAG 轴类件的立式车磨中心,用于高要求复杂工件的加工。不管是车..

埃马克 HG 208 CD 外圆磨床
埃马克太仓机床有限公司 埃马克 EMAG 空心轴及类似的零件钻孔、外圆加工对精度要求比较高,HG 20..

埃马克 HG 208 外圆磨床
埃马克太仓机床有限公司 埃马克 EMAG HG 204和HG 208,是对大中批量的工件进行内外圆加工的最佳解..

埃马克 HG 204 外圆磨床
埃马克太仓机床有限公司 埃马克 EMAG 为客户量体裁衣满足客户个性化需求日益重要。HG204和HG208磨..
通过采用联合磨削集团生产的Studer S33磨床,满足了对复杂、高精度零件需求的增加,从而使工作流程、零件加工质量、机床利用率和报价得以提升。
万能磨床是用模具对基件加工处理的一种机床,而万能外圆磨床指的就是圆柱形、圆锥形展成的外表面和轴肩端面的磨床。对硬度较高的基件或金属件来说,万能磨床的效果较为突出。由此,紧固件标准常..
万能外圆磨床可分为圆柱体工件在外径和表面上的外圆磨削和钻孔或柱形部件在内径表面上的内圆磨削。能够同时满足两种磨削工艺的设备,由于加工的产品范围很广,因此需要很好的柔性化和很多的技术..
外圆磨床可分为圆柱体工件在外径和表面上的外圆磨削和钻孔或柱形部件在内径表面上的内圆磨削。能够同时满足两种磨削工艺的设备,由于加工的产品范围很广,因此需要很好的柔性化和很多的技术诀窍..
机床制造商达诺巴特集团(DANOBATGROUP)在汽车行业有一个持续60年的记录,即针对特定目标提供先进技术解决方案,助力汽车行业的发展,到如今,正在挑战在数字制造领域为这个行业寻求解决方案。
我们不能只在数控车床发生故障时才知道要去维修,在平时使用时如果我们能做到更规范的操作,并注重机器的日常维护和保养,便能有效减少机器的故障提高工作效率。 正确操作和使用数控系统的步骤..
万能磨床系指用磨具或磨料加工工件各种淬硬表面精密加工的机床。外圆磨床是普通磨床的基型系列,主要用于磨削圆柱形和圆锥形外表面的磨床。
现代磨床产品品种许多,用户能够根据自身所需出产的产品来选择设备,帮忙自己选购到适合的设备。不一样的磨床设备所能够供给的功用也是不一样的,为了前进设备的运用功率,咱们要分门别类的进行..

多轴复合高柔韧性内外圆万能磨床
磨床是利用磨具对工件表面进行磨削加工的机床。 大多数的磨床是使用高速旋转的砂轮进行磨削加工,..

外圆磨床加工
外圆磨床是加工工件圆柱形、圆锥形或其他形状素线展成的外表面和轴肩端面的磨床。

内圆磨床外圆磨削数控磨床加工视频
车刀的切削部分由主切削刃、副切削刃、前面、后面和副后面等组成。车刀的切削部分和柄部(即装夹部..

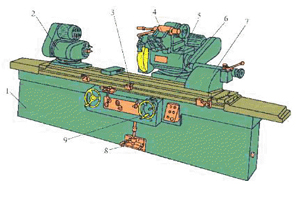

外圆磨床的使用与调整
外圆磨床:头架主轴与轴承的间隙通过转动刻度套来调节,刻度套顺时针方向转动,间隙增大;反之,间..

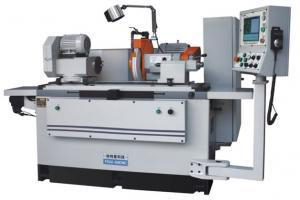

数控外圆磨床技术上的应用
数控外圆磨床是按加工要求预先编制程序,由控制系统发出数值信息指令进行加工,主要用于磨削圆柱..

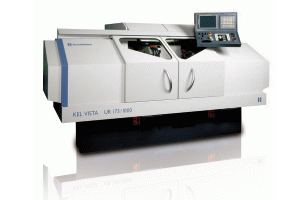

克林伯格KEL-VERA万能高精密数控万能外圆磨..
哈挺产品因其精准,尖端,高效率的品质,被广泛应用于军工,航..

外圆磨床厂商活动

2017年11月24日,埃马克第六届技术博览会在其太仓工厂隆重举行。作为埃马克本年度规模最大、技术新品最为丰富的一次展示活动,本届技术博览会紧密围绕“埃马克制造2025”主题,集中展示了其在智能自动化方面的先进技..
作为专业于铣削、镗削和车削的欧洲机床制造商,索拉露斯在其第六届技术开放日上展出了高附加值技术方案,同时这也是位于林堡的 BIMATEC SORALUCE 卓越中心成立25周年。
在航空工业,产品必须满足极高的质量标准。在碳纤维工件生产中,现阶段通过大量的线尾检测和返修工作,来发现和处理缺陷工件。当然,也通过现场目视检查来进行质量控制,这也导致了现阶段铺层生产效率低下,已然成为..

外圆磨床常见问题

Q
外圆磨床加工的精度和粗糙度能达到多少?
A
只要量具精度高,外圆磨床的加工精度可以达到0.001mm,粗糙度可以达到Ra0.40 0.20。
Q
外圆磨床尺寸不稳,如何排查磨床故障?
A
调整下主轴 可能是主轴间隙过大 检查下尾坐套筒间隙是否过大 检查下机床2顶尖的母线 磨床尺寸不稳定是个软毛病 要慢慢的检查。
Q
外圆磨床加工配轴承间系多大?
A
轴瓦,属于滑动轴承。普通外圆磨床砂轮主轴转速非常高,由磨削力引起、所受径向力也非常大,滚动轴承已不能“胜任”。安装间隙太大、太小,都不能建立滑动。
Q
一般的内外圆磨床跟气静压高精度磨床有什么区别?
A
一般的内外圆磨床不适用于精密零件的磨制,只是适用于加工一般的粗糙点的产品。而般气静压高精度磨床适合精密零件的内外圆、内外圆锥、及端面超精密研磨加工。由于工件轴、砂轮电主轴采用高刚性气静压空气轴承主轴、进口超精密预负荷十字交叉滚子导轨、以及高分辨率的进给数显系统,因此加工精度大大超越了一般滚珠轴承主轴磨床。
Q
外圆磨床测量工件时,砂轮是否应该停止运转?
A
按照安全操作规程,在测量工件时,应该使砂轮停止运转。何况外圆磨床在测量工件时,首先工件要停止转动,才能测量。但是如果砂轮不停止运转,也没有后退,但工件已经停止转动,这时就会把停止转动的工件表面磨出一个平面。所以必须把砂轮停下来才能测量。
Q
外圆磨床切削进刀量最大多少?
A
一般外圆磨砂轮越大可以吃刀越大,反之越小。工件越粗吃刀越小,反之越大。走刀磨一般单行程一至五丝之间,吃刀过大对磨床主轴不好,也不安全。
Q
外圆磨床工件中心孔的深度一般是多少?
A
由于外圆磨床工件中心孔一般用专用中心孔钻头加工,包括A型、B型(带护锥)、C型(带螺纹和护锥),故不需要测量中心孔的深度。因为其深度都是由中心孔钻头确定的。
