汽车焊接中的机器人
来源：(暂不可见)/auto/_01-ABC00000000000111330.shtml
汽车的焊机技术在当前汽车生产中是整车装配的工艺之一，因此其重要成都不可小视。现代汽车生产线都是全自动生产线，目前在汽车生产线上应用机器人焊接比较多的是焊接机器人。
焊接机器人是用于点焊自动作业的工业机器人。世界上第一台点焊机于1965年开始使用，是美国Unimation公司推出的Unimate机器人，中国在1987年自行研制成第一台点焊机器人──华宇-Ⅰ型点焊机器人。点焊机器人由机器人本体、计算机控制系统、示教盒和点焊焊接系统几部分组成，由于为了适应灵活动作的工作要求，通常电焊机器人选用关节式工业机器人的基本设计，一般具有六个自由度：腰转、大臂转、小臂转、腕转、腕摆及腕捻。其驱动方式有液压驱动和电气驱动两种。其中电气驱动具有保养维修简便、能耗低、速度高、精度高、安全性好等优点，因此应用较为广泛。点焊机器人按照示教程序规定的动作、顺序和参数进行点焊作业，其过程是完全自动化的，并且具有与外点焊机器人专用的点焊钳部设备通信的接口，可以通过这一接口接受上一级主控与管理计算机的控制命令进行工作。

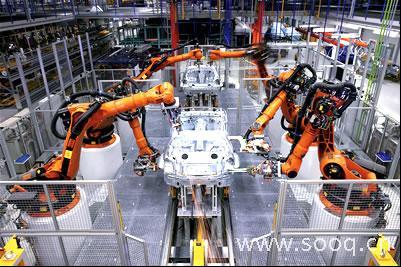

使用焊接机器人最多领域应当属汽车车身的自动装配车间。
机器人本体故障均较少，多数设备故障都是由机器人手臂上安装的焊钳及焊接控制器引起。机器人焊钳控制方式有伺服控制与气动控制两种方式，目前使用最多的是伺服控制焊钳。伺服焊钳对零件的精度要求较高，如果零件的精度达不到要求，机器人伺服焊钳的故障率就会非常高，并且维护费用大，备件费用也较高，不利于企业的成本节约。气动焊钳的维护成本相对较低，并且维护方便，相对伺服焊钳而言零件的精度对设备造成的损坏率较低。
焊接机器人的结构
焊接机器人主要包括机器人和焊接设备两部分。机器人由机器人本体和控制柜（硬件及软件）组成。而焊接装备，以弧焊及点焊为例，则由焊接电源，（包括其控制系统）、送丝机（弧焊）、焊枪（钳）等部分组成。对于智能机器人还应有传感系统，如激光或摄像传感器及其控制装置等。图1a、b表示弧焊机器人和点焊机器人的基本组成。
焊接用机器人的主要结构形式及性能

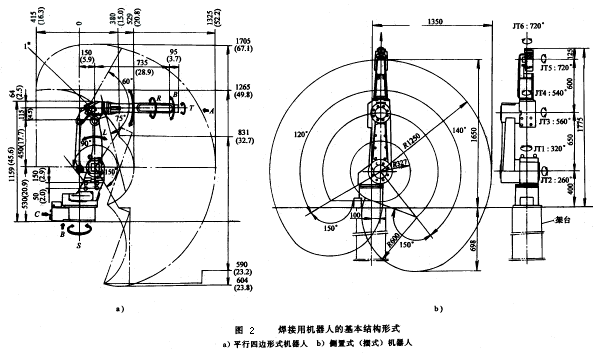

世界各国生产的焊接用机器人基本上都属关节式机器人，绝大部分有6个轴。其中，1、2、3轴可将末端工具送到不同的空间位置，而4、5、6轴解决工具姿态的不同要求。焊接机器人本体的机械结构主要有两种形式：一种为平行四边形结构，一种为侧置式（摆式）结构，如图2a、b所示。侧置式（摆式）结构的主要优点是上、下臂的活动范围大，使机器人的工作空间几乎能达一个球体。因此，这种机器人可倒挂在机架上工作，以节省占地面积，方便地面物件的流动。但是这种侧置式机器人，2、3轴为悬臂结构，降低机器人的刚度，一般适用于负载较小的机器人，用于电弧焊、切割或喷涂。平行四边形机器人其上臂是通过一根拉杆驱动的。拉杆与下臂组成一个平行四边形的两条边。故而得名。早期开发的平行四边形机器人工作空间比较小（局限于机器人的前部），难以倒挂工作。但80年代后期以来开发的新型平行四边形机器人，已能把工作空间扩大到机器人的顶部、背部及底部，又没有测置式机器人的刚度问题，从而得到普遍的重视。这种结构不仅适合于轻型也适合于重型机器人。近年来点焊用机器人（负载100～150kg）大多选用平行四边形结构形式的机器人。
工厂选用哪种自动化焊接生产形式，必须根据工厂的实际情况及素要而定。焊接专机适合批量大，改型慢的产品，而且工件的焊缝数量较少、较长，形状规矩（直线、圆形）的情况；焊接机器人系统一般适合中、小批量生产，被焊工件的焊缝可以短而多，形状较复杂。柔性焊接线特别适合产品品种多，每批数量又很少的情况，目前国外企业正在大力推广无（少）库存，按订单生产（JIT）的管理方式，在这种情况下采用柔性焊接线是比较合适的。
