蒂德精机将携众多新款加工中心参展,诚邀广大行业客户及相关人士前来共商发展“机”遇。

国际金属加工网 2020年08月17日

距离CIMES2020举办还有23天,在本次展会中我们会看到很多高精尖产品,小编已经忍不住想带大家一睹为快了,这次为大家介绍山东蒂德精密机床有限公司(展位号:E2馆B101)

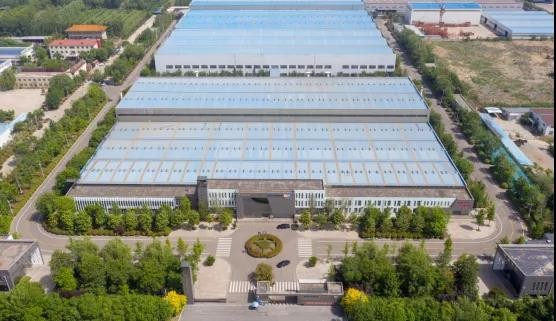

山东蒂德精密机床有限公司

公司简介



山东蒂德精密机床有限公司是一家集研发、生产、销售一体的高档数控机床制造企业,以高速立式加工中心、大型龙门加工中心、高精密五轴联动加工中心为主导产品,广泛服务于航空、航天、军工、船舶、风电、汽车、3C、5G等先进制造领域;公司实施“走出去,引进来”的发展战略,与德国知名机床企业ROTTLER达成全面战略合作,并在德国设有子公司——汉普瑞德科技有限公司,建立了高端机床研发中心及制造基地,全面实施国际化运营,实现了德国技术和中德制造的同步发展。凭借显著的创新优势,公司荣获“国家高新技术企业”、“山东省制造业高端品牌培育企业”、“济宁市优秀民营企业”等20项先进荣誉,公司产品也荣获了“机床工具行业‘产品质量十佳’”和“山东省机械工业科学技术奖一等奖”,产品精度、稳定性行业领先。

精彩产品

V850L



本产品采用十字滑台移动结构,主要用于各种中小型复杂零件的加工,能在一次装夹下完成铣、钻、扩、镗、攻丝以及轮廓铣削等多种加工,适合于加工各种精度高、工序多,形状复杂的零件,通用机械模具等行业。

1.基础大件采用新型矿物铸件,低热导率、优秀的耐腐蚀性及吸振性, 保证物理及机械性能稳定性;2.移动部件采用高刚性焊接结构,满足高速下运动动态性能;3.采用后排屑结构,便于清理切屑及水箱积屑。
系统:FANUC 0i-MF(Type5);三轴三联动X/Y/Z行程:850/510/510mm驱动方式:直联式主轴锥度:BT40主轴最高转速:10000rpm功率(额定/最大):11/15kW扭矩(额定/最大): 52.5/95.5 N·mX/Y/Z轴定位精度: 0.008mm(全长)X/Y/Z轴重复精度: 0.005 mm(全长)

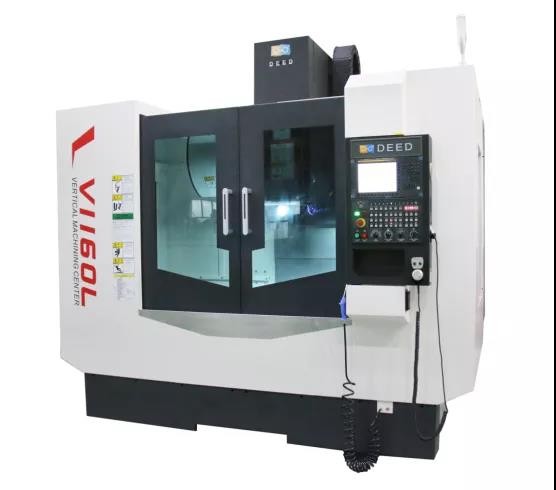

V1160L


本产品采用十字滑台移动结构,主要用于各种中小型复杂零件的加工,能在一次装夹下完成铣、钻、扩、镗、攻丝以及轮廓铣削等多种加工,适合于加工各种精度高、工序多,形状复杂的零件,通用机械、模具等行业。

1.基础大件采用新型矿物铸件,低热导率、优秀的耐腐蚀性及吸振性, 保证物理及机械性能稳定性;2.移动部件采用高刚性焊接结构,满足高速下运动动态性能;3.采用后排屑结构,便于清理切屑及水箱积屑。
系统:FANUC 0i-MF(Type3);三轴三联动X/Y/Z行程:1100/610/610mm驱动方式:直联式主轴锥度:BBT40主轴最高转速:15000rpm功率(额定/最大):9/15kW扭矩(额定/最大): 55/115 N·mX/Y/Z轴定位精度: 0.006mm(全长)
X/Y/Z轴重复精度: 0.004 mm(全长)

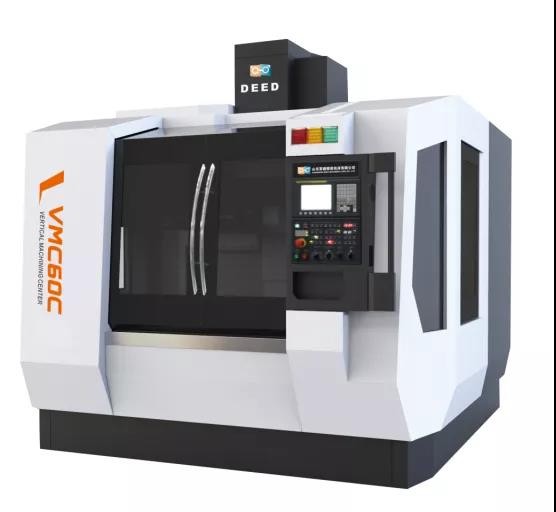

VMC60C


VMC60C立式加工中心是高档立式加工中心,配置高转速电主轴,可有效的解决振动和噪声问题,提高机床的加工精度和加工表面粗糙度,可实现较高的速度变化,提高生产效率。同时对三轴丝杠、线轨、主轴进行恒温冷却,从而解决温度变化和摩擦生热引起的变形问题。本产品主要针对汽车铝轮毂铣削加工,及中小型模具加工,工件在一次装夹后可自动、高效、高精度的连续完成铣、钻、镗、铰、复杂曲面加工等多种工序的加工。

系统:FANUC 0i-MF(Type1);三轴三联动X/Y/Z行程:850/620/600mm驱动方式:内藏式主轴锥度:HSK-A63主轴最高转速:20000rpm功率(额定/最大):20/24kW扭矩(额定/最大): 30.7/36.8 N·mX/Y/Z轴定位精度: 0.006mm(全长)X/Y/Z轴重复精度: 0.004 mm(全长)
VMC60B光机

本产品采用十字滑台移动结构。 1.基础大件采用新型矿物铸件,低热导率、优秀的耐腐蚀性及吸振性, 保证物理及机械性能稳定性;2.移动部件采用高刚性焊接结构,满足高速下运动动态性能;3. 各轴均采用大扭矩交流伺服电机通过德产联轴器直联驱动精密滚珠丝杠,零背隙,传动刚性好、响应速度快;4.各导轨、滚珠丝杠等润滑点采用中央集中式自动油脂润滑系统,无渗漏。

系统:FANUC 0i-MF(Type1);三轴三联动X/Y/Z行程:1100/600/600mm驱动方式:直联式主轴锥度:BT40主轴最高转速:12000rpm功率(额定/最大):11/15kW扭矩(额定/最大): 70/95.5 N·mX/Y/Z轴定位精度: 0.006mm(全长)X/Y/Z轴重复精度: 0.004 mm(全长)
VT60B

采用龙门式结构使移动部件重量进行极致的轻量化控制,有效提高动态响应速度和运动精度;对称结构,热稳定性好;矿物制铸件床身、横梁,实心结构,基础稳定,抗震、抗热变形;一体式、45°斜背横梁结构,有效分解移动部件重量及倾覆力矩,

FANUC 0i-MF Plus(5)XYZ轴行程:1100/600/350;主轴转速:12000rpm;快移:60m/min;加速度:1g;
G2518L

矿物铸件的重型床身立柱,极强的吸振性、极佳的热稳定性,保证机床精度稳定性。三轴采用超荷重滚柱线轨,高刚性,高精度,运行平稳流畅更稳定,能使加工工件获得高品位的加工面。采用350mm×400mm大截面主轴箱,确保滑枕伸出时强力切削的刚性和稳定性,可实现Z轴全行程强力切削。大截面高刚性横梁, 阶梯式导轨布置方式,减少横梁因应力集中而产生的挠度变形,保证了工件加工精度 。

门宽1800,三轴行程:2600*1800*850,工作台尺寸:2500*1600,主轴形式及转速:BT50-190-6000rpm,三轴快移速度:16/16/16m/min,定位精度:0.019/0.018/0.017重复定位精度:0.014/0.012/0.008联动轴数:三轴联动,数控系统:0i MF

(CIMES 北京机床展 )
