四轴机械手正运动学求解

国际金属加工网 2020年06月24日

随着机械行业的发展,机械手在工业生产用的应用愈加广泛,尤其是在自动化生产中。

为了更好的理解机械手的工作方式,以便在工作中得以更好的应用,从前段时间开始学习《机器人学》。

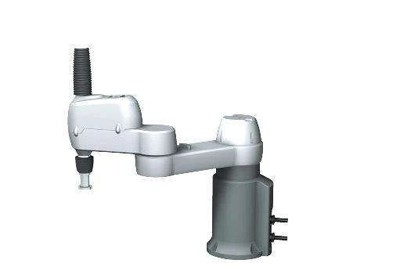

在我当前工作中,用的较多的是四轴机械手,在对节拍要求不高的流水线中使用。如下图所示:


其包含三个旋转轴、一个Z向平移轴。建立坐标系如下图所示:

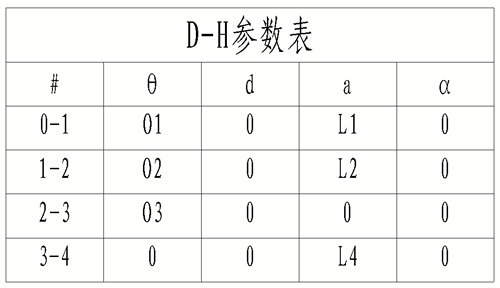

由坐标系可以得出D-H参数表,如下所示:


在本次运动求解中,应用python、numpy、sympy来进行求解。首先将numpy、sympy导入。

import numpy as np
import sympy

将涉及到的变量符号化:

o1,o2,o3,l1,l2,l4 = sympy.symbols("o1,o2,o3,l1,l2,l4")

不同关节坐标之间的转换,A1~A4:

A1 = np.array([ [sympy.cos(o1), -sympy.sin(o1), 0, l1*sympy.cos(o1)], [sympy.sin(o1), sympy.cos(o1) , 0 , l1*sympy.sin(o1)], [0,0,1,0], [0,0,0,1]])
A2 = np.array([ [sympy.cos(o2), -sympy.sin(o2), 0, l2*sympy.cos(o2)], [sympy.sin(o2), sympy.cos(o2) , 0 , l2*sympy.sin(o2)], [0,0,1,0], [0,0,0,1]])
A3 = ([ [sympy.cos(o3), -sympy.sin(o3),0,0], [sympy.sin(o3), sympy.cos(o3) ,0,0], [0,0,1,0], [0,0,0,1]])
A4 = np.array([ [1,0,0,0], [0,1,0,0], [0,0,1,l4], [0,0,0,1]])

求解总的变换矩阵:

A = np.dot(A1,A2)
A = np.dot(A,A3)
A = np.dot(A,A4)

可以得到结果如下:

[[(-sin(o1)*sin(o2) + cos(o1)*cos(o2))*cos(o3) + (-sin(o1)*cos(o2) - sin(o2)*cos(o1))*sin(o3)
-(-sin(o1)*sin(o2) + cos(o1)*cos(o2))*sin(o3) + (-sin(o1)*cos(o2) - sin(o2)*cos(o1))*cos(o3)
0 l1*cos(o1) - l2*sin(o1)*sin(o2) + l2*cos(o1)*cos(o2)]
[(-sin(o1)*sin(o2) + cos(o1)*cos(o2))*sin(o3) + (sin(o1)*cos(o2) + sin(o2)*cos(o1))*cos(o3)
(-sin(o1)*sin(o2) + cos(o1)*cos(o2))*cos(o3) - (sin(o1)*cos(o2) + sin(o2)*cos(o1))*sin(o3) 0 l1*sin(o1) + l2*sin(o1)*cos(o2) + l2*sin(o2)*cos(o1)]
[0 0 1 l4]
[0 0 0 1]]

应用sympy对结果进行简化:

A = sympy.simplify(A)

简化后的结果如下:

[[cos(o1 + o2 + o3), -sin(o1 + o2 + o3), 0, l1*cos(o1) + l2*cos(o1 + o2)],
[sin(o1 + o2 + o3), cos(o1 + o2 + o3), 0, l1*sin(o1) + l2*sin(o1 + o2)],
[0, 0, 1, l4],
[0, 0, 0, 1]]

至此求解完成。

( 北国风123 DIY电子制作与控制)
