龙门加工中心(Gantry Machining Centre)是指主轴轴线与工作台垂直设置的加工中心,主要适用于加工大型零件。

有定梁式[1] (横梁固定、工作台移动/转动),动梁式(横梁上下移动、工作台前后移动)动柱式(工作台固定,龙门架移动),天车式(工作台固定,横梁移动)也有以上复合形式的多类龙门加工中心。加工的特性、能力、针对的产品加工用途也不完全一样。龙门加工中心的工作台基本上是长方形的。工作台、床身、立柱、横梁和滑枕等大铸件采用铸铁或者焊接件,铸件内腔系蜂巢式复合排列结构,设计先进,均经时效及二次回火处理,消除残留内应力使材质稳定,确保工件加工精度的稳定及机床寿命。

龙门加工中心目前广泛使用在汽车制造、电子、模具、机械等各个部门,当前主要设备提供商有大隈机床(Okuma)、力劲(L.K.Group)、德马吉(DMG MORI)、尼古拉斯克雷亚(Correanayak)等国际知名品牌。

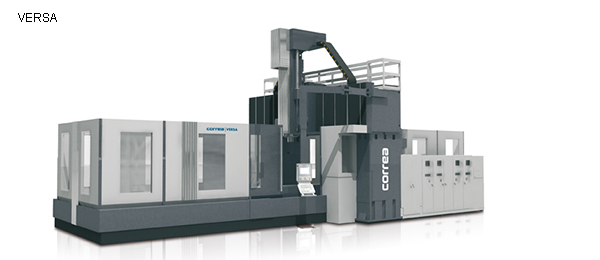

工作台移动龙门固定式 VERSA
产品特点
VERSA系列采用了最新技术而研发的高性能龙门式加工中心。
产品应用
适应于各种加工的需求,大大提高加工效率。
丰富系统的性能
高刚性、高精度和优秀的动态性能以及尼古拉斯克雷亚公司在龙门加工中心多年积累的技术经验以及质量和可靠性的保证。

高峰视角

随着5G智能手机、苹果新一代ipad平板电脑、智能家电等领域的发展,超薄壁金属件、精密件的制造需求释放出可观的潜力。更快的产品更新迭代、更快的生产设备交付速..
2020年的全球制造业因COVID-19疫情深受影响。面对突如其来的挑战,力劲集团“主动防疫”、“复工复产”两大措施并举,位于国内的生产基地已逐步走上正常经营轨道..
2019年,力劲将会持续为客户提供最完美的解决方案,帮助客户提效降本,以实际行动引领机加工行业迈向工业4.0,为客户创造优势,为中国的智能制造贡献自己的力量..
2018年4月9-13日,以“聚焦——数字•互联•智造”为主题的第十届中国数控机床展览会(CCMT)在上海隆重举办。期间,全球知名的压铸机制造商、中国主要的加工中心..
力劲集团展出的TC-1000高速钻铣加工中心、GS-1013高速小龙门加工中心受到观众关注。
8月18日,由中国铸造协会主办的第十八届中国国际铸造博览会(Metal China 2020)将在上海国家会展中心举行,将迎来30多个国家和..
索拉露斯PXG镗铣加工中心是一种多功能龙门式机床,横梁上下移动,在加工大型工件方面具有高水平的多用性和生产能力。
索拉露斯PMG镗铣加工中心是一种多功能龙门式机床,横梁固定,在加工大型工件方面具有高水平的多用性和生产能力。

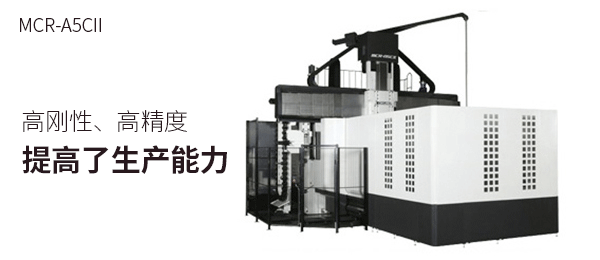

日本大隈 五面体龙门式加工中心 MCR-A5CII
OKUMA 兼备切削能力与空间利用效率,广受好评的"MCR-A5C" 更新..

日本大隈 龙门式5面体加工中心 热亲和概念
OKUMA “接受温度变化”的构思 所谓热亲和概念 因热位移而造成..

日本大隈 重型五面体龙门式加工中心MCR-C
OKUMA 在国际市场不断成长的重厚长大产业。为了实现大型化、高..
Toyoda Gosei公司由丰田汽车公司于1949年创建,主要生产橡胶部件。该公司生产许多汽车零配件,如雨刷条、功能部件,内饰件和外饰件。在众多工厂中Nishimizoguchi 工厂负责设计和制造模具以及生..
ZAYER公司带来了最新开发的特别针对亚太市场的TABAS5000系列高速龙门铣,各轴快速移动速度达到惊人的50m/min,TEBAS系列机床基于拓扑优化仿生设计,达到比同等规格的机床更轻的结构、更高的强度..
MJM Metallverarbeitung Mangner公司创建于1997年,自创建以来一直保持着持续投资的意愿,业务也取得不断的发展。这家家族企业从二手机床起家,今天MJM已拥有多个生产车间,100多名高素质的专家..
SP2L高进给铣刀是面铣刀的补充。但是,这种大角度铣刀的调整角度只有13°。由此可以把切屑厚度降低到只有进给量的25%水平,同时也可以极大降低铣削时出现的径向力。刀具通过广角几何外形,可以达..
8月18日,由中国铸造协会主办的第十八届中国国际铸造博览会(Metal China 2020)将在上海国家会展中心举行,将迎来30多个国家和地区的1300多家知名展商参展,展出铸造设备、模具、自动化配套及..
我们旨在为客户创造价值。然而,我们并不满足于仅仅达到客户期望,我们更要求超越,这就意味着新产品的设计和制造要达到“同级别最高”水平,能够提供各种定制方案,并成为市场上的技术领先者。..

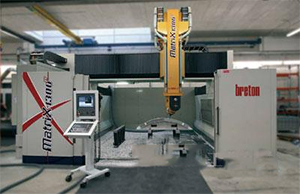

BRETON MATRIX系列龙门铣削加工中心其动梁龙门结构使其具有更大的刚性和动力性以及更大的加工空间,方便了大型工件的加工安装。

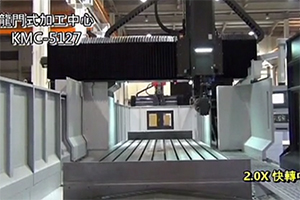

五面体龙门加工中心操作视频

采用卧式主轴装置或伸缩式主轴装置对工件进行切削,比现有五面体机床主轴刚性好,能实现底座、箱体等零件的高精高效五面加工。


2016大型龙门加工中心金属浮雕加工

龙门加工中心的工作台基本上是长方形的。工作台、床身、立柱、横梁和滑枕等大铸件采用铸铁或者焊接件,铸件内腔系蜂巢式复合排列结构,设计先进,均经时效及二次回火处理,消除残留内应力使材质稳定,确保工件加工精..


桥式五轴龙门加工中心-汽车模具加工中心

龙门加工中心:有定梁式(横梁固定、工作台移动/转动),动梁式(横梁上下移动、工作台前后移动)动柱式(工作台固定,龙门架移动),天车式(工作台固定,横梁移动)也有以上复合形式的多类龙门加工中心。加工的特...

龙门加工中心厂商活动

9月1日,深圳工业展暨第21届深圳机械展即将在深圳国际会展中心(宝安新馆)举行。来自机床、刀具、工业设计、增材制造等15个行业的超过2000家企业参展,预计超过15万名专业观众与会。
8月18日,由中国铸造协会主办的第十八届中国国际铸造博览会(Metal China 2020)将在上海国家会展中心举行,将迎来30多个国家和地区的1300多家知名展商参展,展出铸造设备、模具、自动化配套及周边设备,同时辐射机..

龙门加工中心常见问题

Q
龙门加工中心为什么都是线轨?
A
龙门加工中心不是都是线轨。线轨适合高速加工,精度比较好,对承载有限制的。如果很重的工件的话,需要用到静压导轨。
Q
龙门加工中心和卧式加工中心的区别?
A
龙门加工中心是指主轴轴线与工作台垂直设置的加工中心,主要适用于加工大型零件。 而卧式加工中心是指主轴轴线与工作台平行设置的加工中心,主要适用于加工箱体类零件。工作原理是工件在加工中心上经一次装夹后,电脑能自动选择不同的刀具,自动改变机床主轴转速,依次完成工件多个面上多工序的加工。优势是能够大大提高生产效率,但是占地大、成本高。 加工中心:数控铣床是在一般铣床的基础上发展起来的一种自动加工设备,两者的加工工艺基本相同,结构也有些相似。数控铣床有分为不带刀库和带刀库两大类。其中带刀库的数控铣床又称为加工中心。
Q
雕铣机跟龙门加工中心的区别?
A
龙门加工中心一般以铣为主。但现在这种加工中心都有镗孔的功能,为了强调有镗孔的功能,把龙门加工中心称为龙门镗铣加工中心。其实龙门加工中心的镗孔功能与常规的镗床或镗铣加工心的镗孔功能还是有区别的。因为一般龙门加工中心主轴只有滑枕而没有镗杆,镗孔的范围受到一定的限制。
Q
什么是龙门加工中心?
A
龙门加工中心是指主轴轴线与工作台垂直设置的加工中心,主要适用于加工大型零件。兰生主营台湾亚崴、乔崴进、匠泽三个品牌,以及西班牙尼古拉斯(Nicolas)和意大利西满斯(CMS)等品牌,其中有定梁、动梁、动柱、桥式五轴联动和高速加工等不同款式性能和用途。用户可根据产品加工需要作出不同选择。
Q
请问龙门加工中心中的升降装置的作用是什么?
A
这个升降装置是动梁,可以增大加工件的加工范围,工件高度超过Z轴的范围时动梁可以升高或降低。
Q
全自动化的龙门加工中心加工时,工件是怎样被放在加工中心上呢?
A
用龙门加工中心加工的工件一般是大型件,车间要安装行车的,用行车或汽吊将工件放到机床上。
Q
加工中心开始“工件自动找正”之前,加工中心的工作流程是什么?
A
这机床应该是五面体加工中心,用五面体加工工件时应该考虑到一次装夹可以加工多个表面,建议先看懂图纸了解加工件的设计基准并把工艺做出来,精度高的工件应先划线,把与工作台接触的表面铣平,然后以此做加工基准,工件放置的方向要考虑到对编程和加工方便,最后就是编程--对刀--试切--完善程序。
