海德汉案例:用户报道 | 半自动机床智能数显装置

国际金属加工网 2021年08月11日


带电动工作台和POSITIP 8000 ACTIVE数显装置的手动机床:FEHLMANN PICOMAX 21-M可取代简易型CNC数控机床。

培训、排故、模具制造、原型件加工机床:在现代化的生产车间,手动操作机床依然占有一席之地。如果为手动机床配上电动工作台和POSITIP 8000 ACTIVE数显装置,那么机床将有数控功能,进行简单的自动钻削和铣削加工任务。

这类机床的典型代表是FEHLMANN PICOMAX 21-M,其中型号名结尾的字母M 代表电动工作台。将POSITIP 8000 ACTIVE数显装置与OEM栏中的Fehlmann专用功能结合使用,进行机床的定位控制。由于该机采用开环设计等其它原因,该机不能进行插补运动,无法满足机械指令要求。尽管如此,该机可半自动地加工矩形型腔、圆弧阵列孔,甚至直线阵列孔。

直观易用和

用户友好的编程环境

轻松简单地编写所需加工操作程序。该机不仅提供简单的定位或钻孔功能,还提供许多机床功能或阵列加工功能。这些加工所需的加工参数,例如钻孔深度、铣削深度、进刀量和目标位置,都能在POSITIP 8000 ACTIVE的触控屏中方便地输入。输入后,12英寸显示屏立即显示所输入数据的图形。所编程序的逼真预览图为后续加工操作提供巨大保证。有关输入的反馈信息立即报告给用户,在加工前,用户可随时修改。

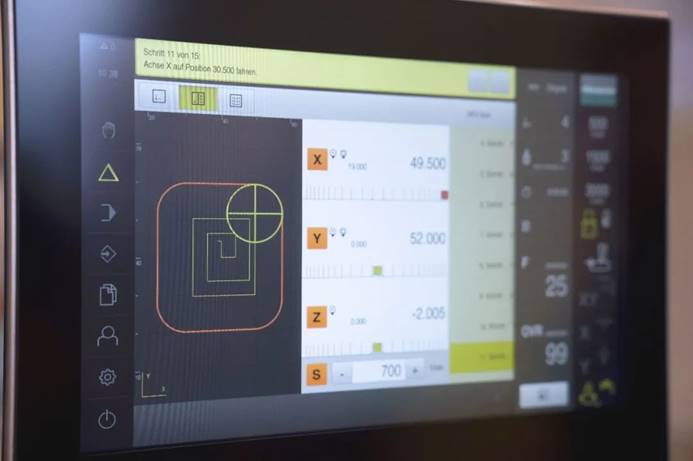

准确地观察机床状态:海德汉POSITIP 8000 ACTIVE在显示的图形中准确地显示完成的加工步骤和待完成的加工步骤。

实际上在编程期间,POSITIP 8000 ACTIVE为用户提供全面支持。例如在铣削加工中,选择刀具表中的刀具后,在后续编程和加工中,数显装置自动使用该刀具保存的数据并考虑刀具半径。同样,编写矩形型腔程序时,数显装置提示用户输入需要的数据,确保无任何信息遗漏:例如安全高度、深度、中心点等。在生成的矩形型腔最终刀路中,用户甚至可以指定带一定精加工余量的精加工操作。因此,数显装置能进行最初刀路的快速粗加工,也能进行准确的最终尺寸加工。

可靠地

执行加工程序

用户用控制功能不仅可以编写单个加工步骤的程序,还能编写螺栓孔圆或矩形型腔等加工程序。POSITIP 8000 ACTIVE自动临时保存最后一个任务,因此,能返回圆形阵列孔,在钻孔加工的基础上铣削螺纹。用户也可以手动保存程序,用于未来可能的再次使用,可将程序保存在POSITIP本地中或集中保存网盘中。除加工步骤外,也能保存刀具和选项。该功能甚至允许用户管理标准设置下的常用预设点。因此,不同的用户可重复执行相同的加工程序,POSITIP 8000 ACTIVE提供全部所需的数据。



在自动模式下, 为了安全, 要求用户在执行各步加工前,必须按下操作面板上的按钮。加工期间,加工预览功能就像在编程期间一样,为用户提供帮助。POSITIP 8000 ACTIVE显示已完成的加工步骤和待完成的步骤。可执行或跳过特定加工步骤,并为用户报告有关机床下个运动的信息。

编写

常用功能的程序

用OEM栏,用户可调用标准加工参数。包括用户自己保存的常用主轴转速,以及在达到选定的螺纹深度时自动进行反向旋转、冷却设置或个别轴的夹紧功能,避免不正确地操作手轮(适用于铣削加工,精确保持单向运动中的刀路)。

+  POSITIP 8000 ACTIVE

www.heidenhain.de/positip

典型应用:

(暂不可见)/de/produkte/

fraesmaschinen-bohrmaschinen/picomaxr-21-m




( 海德汉)
