API激光跟踪仪汽车制造行业测量解决方案


图为:汽车制造工厂车间

关注汽车制造行业

作为全球精密测量科技潮流的引领者和优质精密测量设备的制造商,API时刻关注汽车制造行业的发展,并为行业提供最前沿的专业精密测量解决方案。

激光跟踪仪测量技术在汽车制造行业中应用广泛,其已经成为该行业中的关键测量技术。在汽车制造工厂自动化生产流程比例不断增加的过程中,作为一种值得信赖的测量工具,在制造、装配过程中,为车辆的生产质量和制造效率提供着保障。

我们在本文中将重点介绍一些激光跟踪仪在汽车制造行业中常见的功能应用。使用API系列激光跟踪仪进行测量检测的优点包括:极致的便携性、操作的灵活方便、测量数据的稳定性、卓越的短程和长程测量能力、以及方便作业者实时调整的即时测量数据反馈功能。


图为:使用API Radian激光跟踪仪测量调整汽车生产线

焊接位置的设置和定位

汽车制造工厂复杂的自动化生产线由多个工作站组成,所有工作站协同工作。每个工作站各方面的一致性对生产线能否高质量地进行生产作业至关重要。定位、调平和设备校准是每个自动化工作站是否可以被完美集成到整个生产线的先决条。而激光跟踪仪的卓越性能和灵活工作方式,允许在实际测量作业中对各工作站进行实时的测量并给予指导进行调整。所有关键的定位、调平和设备校准都必须在最终安装过程中重复进行,以保障整个生产线系统运行状况的优良。

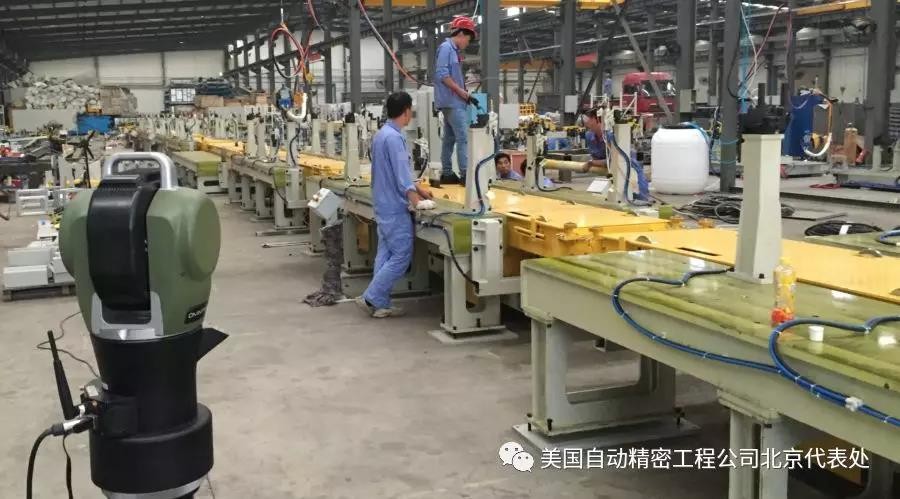

图为:使用API激光跟踪仪对汽车组装线进行定位和调平

组装线的设置和校准

就像激光跟踪仪在焊接位置的设置和定位中扮演的关键角色一样,伴随着汽车组装线的智能化、自动化程度越来越高,激光跟踪仪测量系统也被应用于组装线的定位、调平和设备校准,由此将安装时造成的误差降到最低。

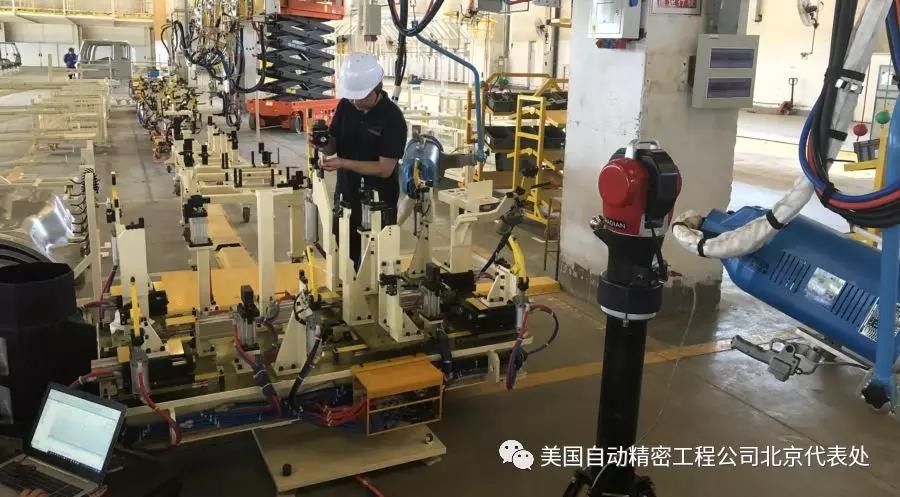

图为:使用API Radian激光跟踪仪检测汽车工装

工装夹具检测

在当代汽车的生产制造中,焊接、装配和检测环节起着至关重要的作用。在焊接、装配领域得到完美适用的激光跟踪仪测量系统,在检测领域功能同样强大。在车辆制造和检测阶段,对于工装夹具精度的要求很高,而激光跟踪仪测量系统基于其使用灵活、精度高、可实时指导调整的特点,可充分满足汽车工装夹具的检测要求。此外,API激光跟踪仪的便携性,完美解决了使用常规CMM三坐标测量系统进行检测上下料效率低的问题。

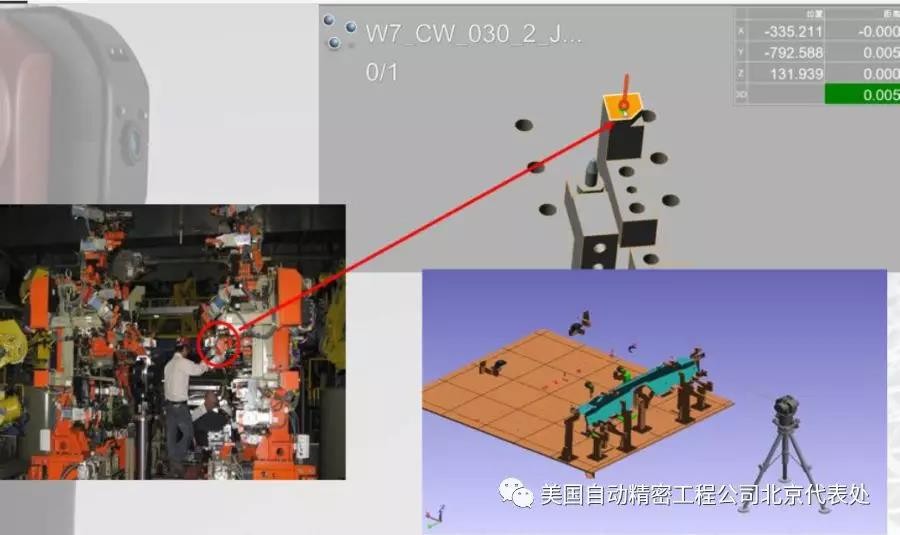

图为:API激光跟踪仪对汽车模具基于CAD数模的测量调整

调整机器人路径

现如今,大多数工业机器人都可以进行离线编程,机器人会根据程序指令,运动到目标位置进行工作。在生产线中,机器人会执行大量的重复性工作,以加工某一型号、或批次的相同产品,那么机器人运动的重复精度就显得十分重要。通过使用API激光跟踪仪配合安装在机器人上(每个机器人的工具中心点(TCP))的靶标(SMR)或主动智能传感器(ActiveTarget或STS),即可实现对机器人路径的实时动态跟踪测量,并实时分析评估出偏移量,根据需要修改路径程序、纠正机器人的运动偏差。

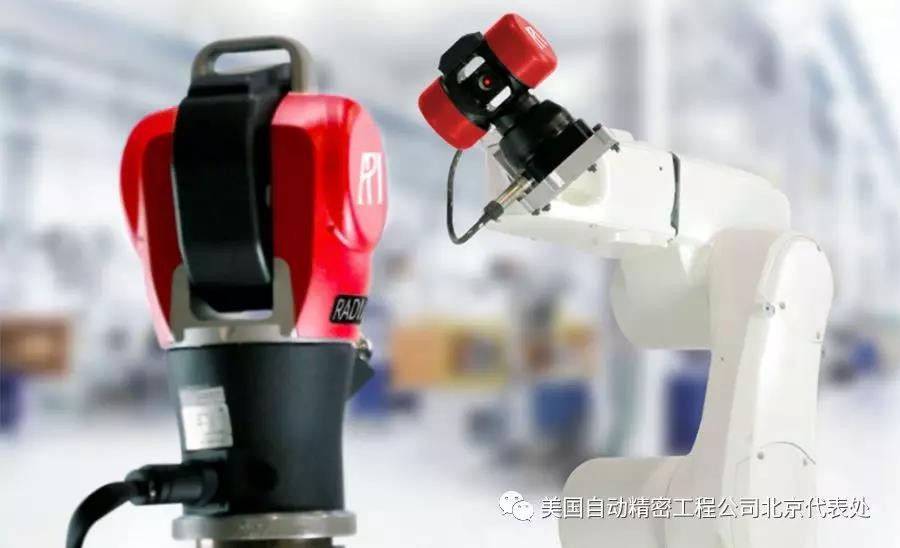

图为:Radian激光跟踪仪配合STS智能传感器测量评估机器人运动路径

机器人标定

随着市场和各制造商对产品质量要求的日益严苛,生产高质量车辆,就需要精度更高的工业机器人来配合完成。使用API激光跟踪仪配合STS六维智能传感器对机器人进行测量与标定,可大幅提升工业机器人的空间精度,为业界提供了完美的机器人精度提升解决方案。

API激光跟踪仪会自动跟踪固定在机器人末端的STS六维智能传感器,从而实时反馈、评估机器人运动路径数据(包括x、y、z、俯仰角、偏摆角、滚动角6个参数),对机器人的位置及姿态进行测量和分析,生成补偿数据,根据补偿数据即可通过专业软件对机器人进行补偿与标定,使机器人的空间精度大幅提升。

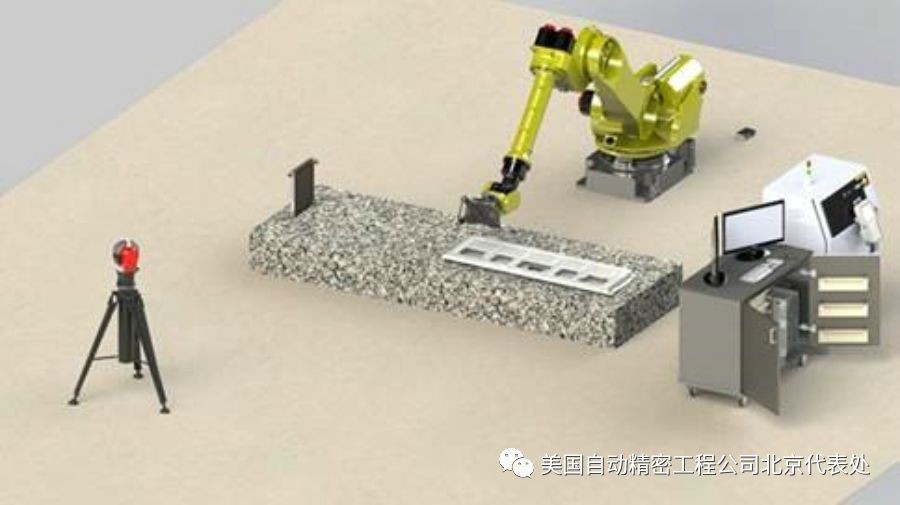

图为:API智能工厂检测系统(SFIS)

超高精度快速扫描测量

各式各样的扫描检测设备已经广泛应用于汽车制造行业。但是基于API激光跟踪仪测量系统定位的快速自动扫描解决方案(SFIS,智能工厂检测系统),进一步提升了扫描检测手段在汽车制造行业的应用质量。

SFIS智能工厂检测系统由API激光跟踪仪、Rapidscan快速扫描仪、工业机器人以及软件系统构成。检测时,将Rapidscan快速扫描仪固定在机器人的末端,在机器人运动并对工件进行扫描的同时,API激光跟踪仪会为机器人做实时定位指导。SFIS检测系统集激光跟踪仪的精准、扫描测头的快速、以及机器人的自动化优势于一体,为汽车制造行业中白车身的检测、部件CAD的比对、原型件的逆向工程等工作提供了性能更优、效率更高的解决方案。

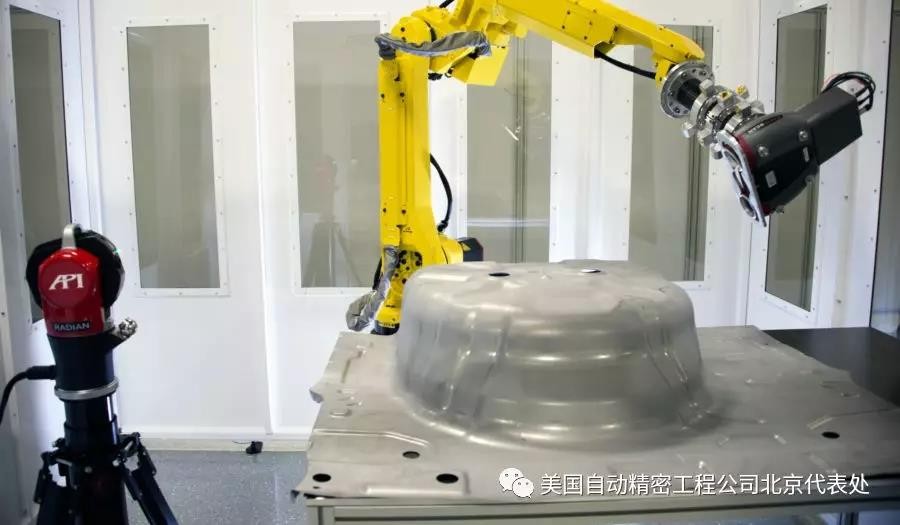

图为:SFIS智能工厂检测系统扫描工件作业中

快速解决质量问题

激光跟踪仪测量系统越来越多地在汽车制造行业成为车辆制造厂商必备的、可进行快速部署的精密测量解决方案。激光跟踪仪被用来评估零件和装配质量,并可提供必要的问题解决数据。API激光跟踪仪超高的测量精度辅以极佳的便携性和应用的灵活性,更是完美解决了使用传统三坐标(CMM)检测上下料效率低的问题。


图为:API Radian Pro激光跟踪仪

关于激光跟踪仪

API公司是激光跟踪仪的发明者和制造商。API激光跟踪仪可提供高精度的动态及静态的3D或6D测量。该设备携带方便,为复杂的生产环境而设计,最大测量范围超过160米,水平角范围可达±320°,俯仰角范围从+79°到-59°。超大的测量范围使其可轻松适用于大型工件的尺寸及形位公差的测量、数控加工中心、三坐标测量机以及大型装置的校准。此外,6D激光跟踪仪还可以进行机器人位置与姿态的测量。

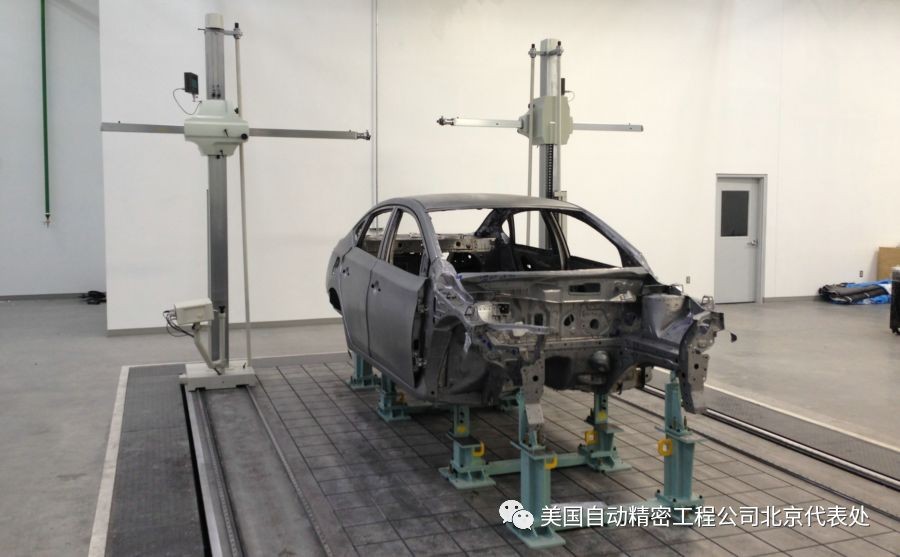

图为:API Galaxy-H水平臂CMM测量划线机(双机布局)

水平臂三坐标测量机

API同时为汽车制造行业提供Galaxy系列水平臂三坐标测量划线机以及多功能五轴铣削测量机测量系统。

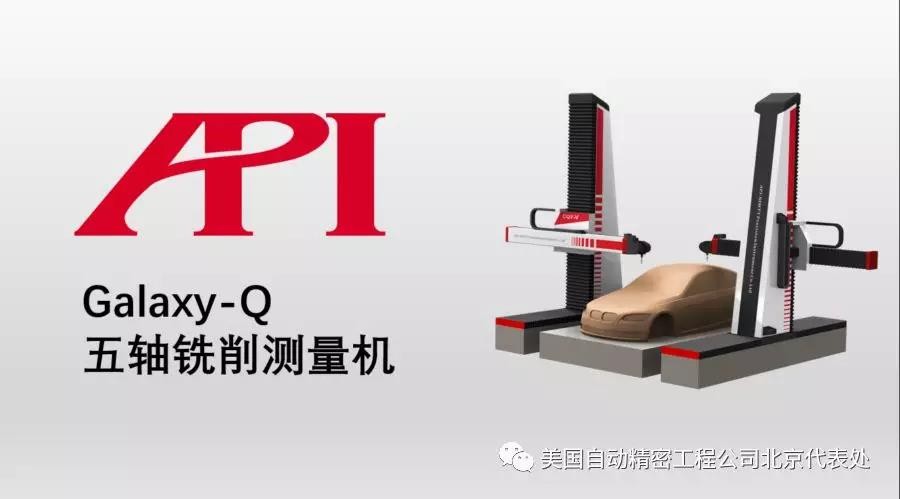

图为:API Galaxy-Q多功能五轴铣削测量机

Galaxy-H是一款手动式水平臂三坐标测量划线机,可用于通用测量及标记,可采用单机或双机布局;Galaxy-Q是一款集坐标测量、划线、和铣削功能于一体的多功能自动化水平臂三坐标测量系统,可用于通用测量、标记,以及汽车(或工件)油泥模型的铣削加工。


图为:API总部

关于API

美国自动精密工程公司(API公司)是Kam Lau博士在自主专利技术的基础上,于1987年创建的,总部位于美国马里兰州的洛克威尔城。API公司自成立以来, 始终致力于机械制造领域精密测量仪器和高性能传感器的研发和生产,产品已广泛应用于美国及世界各国的先进制造领域,并在坐标测量和机床性能测试的高精度标准方面处于领先地位。API公司拥有一支经验丰富、能力卓著的工程师队伍,不断开发出先进的创新性产品,以满足快速发展的工业技术的需要。在美国联邦政府、企业及科学研究的诸多项目中,API公司都是积极参与者和关键技术伙伴。迄今为止所取得的成就使其在国际精密测量领域享有很高的声誉。


如果您希望了解更多API公司测量科技和解决方案,敬请联络API公司驻中国代表处:010-59796858。您也可访问API公司官方网站:www.apimetrology.com(英文)或www.apisensor.com.cn(中文)。



(API公司 )
