数控机床钻孔加工有什么诀窍呢?

国际金属加工网 2019年12月18日

机械加工中,钻孔工序的比重约占孔与孔系的加工已经普遍存在,而对于较小直径孔的加工存在一些现实问题,其中由于较小的钻头极易折断。造成很大的浪费,并且影响加工精度、加工质量和生产效率。

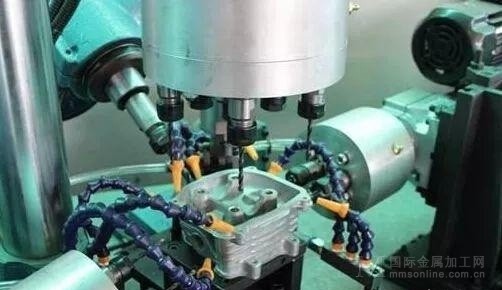

1、在车床上小孔的钻削,其加工精度和表面粗糙度要求都比较高,用作配合的孔,一般孔径的精度为(IT7——IT8),表面粗糙度为(Ra3.2—0.2um),径向跳动在0.3mm之内,一方面由于钻头较小,极易折断,造成很大的浪费,并且影响加工精度、加工质量和生产效率。另一方面由于小直径钻头在使用过程中还存在着许多问题,只有弄清小直径钻头在钻小孔时容易出现的问题,才能有的放矢地采取必要措施,以保证钻孔的顺利进行。

2、钻头折断的主要因素

钻头直径小、强度不够,小直径钻头的螺旋角又比较小,不易排屑,所以小直径钻头在使用过程中容易折断。钻小孔的切削速度高,钻头产生的切削温度高又不易散热,特别是钻头和工的接触部位温度更高,加剧了钻头的磨损。?钻孔过程中,一般多用手动进给,进给力不容易掌握均匀,往往稍不注意就会使钻头损坏。由于小直径钻头的刚性较差,容易损坏弯曲,致使钻孔产生倾斜。


(1)钻头几何角度变化

钻头几何角度变化是造成钻头折断的主要原因,其中影响较大的是钻头钻刃顶角的变化,所谓钻刃顶角就是钻头两主切削刃之间夹角。一般标准麻花钻的钻刃顶角为118?当钻刃顶角大于118?时,两主切削刃为凹曲线, 当钻刃顶角小于118?时,两主切削刃为凸曲线,只有当钻刃顶角等于118?时两主切削刃为直线。但钻头直径越小, 钻刃顶角就越难控制,从而导致钻削力和扭矩的失衡,迫使钻头钻孔时走偏而使钻头折断。

(2)钻头径向跳动或偏摆量的变化

钻头的回转精度主要取决于钻头的装夹、钻夹头的制造精度和机床主轴的回转精度,钻头径向跳动或偏摆量过大,易使钻头折断。

(3)钻削轴向力和进给量的变化

钻头在车床上进行钻削时,进给量过小,一般每转只0.001mm左右。它完全靠操作者手感控制,因而进给量和轴向力均匀很难保证,稍有不慎就会导致轴向力和进给量的急剧变化,而使钻头折断。所以越小直径的钻头,进给量过大,都会使钻头折断。


(4)车床转速的影响

钻孔时,它的车床转速选择应为:n=1000V/ЛD n——主轴转速,r/min;D——钻头直径,mm;V —— 切削速度,m/min。也就是说,钻头越小,车床转速相应的取高一些。

5)操作者和钻削材料的影响

因钻削时,操作者精力集中、精力分散也是造成钻头折断的原因之一,其次加工材料的影响也很大,尤其是韧性较强的材料,排屑困难易堵塞,也易使钻头折断。

(6)其他因素

a.由于钻头磨损过大,使钻头的几何角度发生变化,这时如果操作者强行钻入工件,易使钻头折断。

b.钻头没有正确定心,钻孔前的工件端面没有车平。

c.车床尾座产生偏移,钻头中心没有对准工件的旋转中心,不但扩大了钻孔直径,而且也会使钻头折断。

d.由于钻头伸出过长,产生了径向跳动,使钻头折断。

3、解决办法

(1)钻孔前必须把工件端面车平,中心处不留有凸头,并且将钻头装入尾座套筒中,找正钻头轴线与工件旋转轴线重合。

(2)为防止钻头产生径向跳动,可以在刀架上加一挡铁,支持钻头的头部,帮助钻头定心。

(3)钻小而深孔时,应先用中心钻钻中心孔,以避免将孔钻歪。在钻孔过程中必须经常退出钻头清除铁削。


(4)钻小而深孔时,为避免钻削时抗力大,使孔位偏斜和钻头折断,应选用较高的车床转速,一般情况下车床转速取700—1000r/min。

(5)由于小直径钻头的强度低、刚性差,容易折断,所以开始钻进时,进给力要轻,防止钻头弯曲和滑移,以保证钻孔始切的正确位置。进给时注意手劲和感觉,当钻头弹跳时,让它有一个缓冲范围,以防止钻头折断,有时只要很小的进给力。进给力太小时,手动进刀不易感觉出来,这时可在进刀机构上装一个小重陀,靠其重量达到进给目的。

(6)当钻头刚接触工件端面和通孔快要钻穿工件时,由于横刃首先穿出,轴向阻力增大,易使钻头折断,所以进给量必须减慢,一般情况下,钻钢料时,进给量选0.15—0.35 mm/r;钻削铸件时,进给量略大些,一般选0.15—0.4mm/r。

(7)在钻削过程中,需注意频繁退钻,及时提起钻头。因为小直径钻头工作时,排屑槽狭窄,排屑不流畅,所以应及时地进行退钻排屑,退钻的次数与孔的深度成正比,同时还可借此机会输入冷却液,或在空气中冷却。采用上述方法,可以减少钻头的折断,以便节省材料、提高生产效率及提高工件的加工质量。

(8)小直径钻头在钻削时,由于排屑不畅,钻头和温度升高较快,为了降低切削温度,减小切屑、工件和刀具接触面之间摩擦系数,达到提高小直径钻头寿命的目的,必须进行充分的冷却,一般用透明防锈水作为冷却液较好。另外也可以在钻头的沟槽涂上一层二硫化钼,或用粘度低的机械油或植物油进行润滑,可得到较好的使用效果。


声明:本网站所收集的部分公开资料来源于互联网,转载的目的在于传递更多信息及用于网络分享,并不代表本站赞同其观点和对其真实性负责,也不构成任何其他建议。本站部分作品是由网友自主投稿和发布、编辑整理上传,对此类作品本站仅提供交流平台,不为其版权负责。如果您发现网站上所用视频、图片、文字如涉及作品版权问题,请第一时间告知,我们将根据您提供的证明材料确认版权并按国家标准支付稿酬或立即删除内容,以保证您的权益!联系电话:010-58612588 或 Email:editor@mmsonline.com.cn。

网友评论 匿名:
雄克
欧特克

编辑推荐

您关注的品牌

您关注的主题

猜您喜欢

分享到

相关主题
