模具设计过程想要做完美，六大问题要注意

在模具设计过程中，需系统性地考虑材料特性、成型工艺和模具结构之间的相互作用。以下针对用户提出的六大注意事项进行专业解析，并补充关键设计原则：

一、壁厚控制与脱模斜度

壁厚均匀性

厚壁区：添加随形冷却水路，冷却速率提升40%

薄壁区：采用高流动性材料（如LCP，熔指＞50g/10min）

设计准则：相邻区域壁厚差≤30%（如主壁厚3mm，加强筋根部≤2.1mm）

渐变过渡：厚薄交接处采用5°-15°斜面过渡，避免应力集中导致的缩痕

特殊场景：

脱模斜度优化

通用标准：

深腔修正：深度每增加50mm，斜度追加0.5°（防止顶出拉伤）

二、几何过渡与细节处理

圆角半径设计

电极损耗降低30%：尖角改R0.3mm圆角

模具寿命提升50%：分型面尖角改30°倒角

基础规则：内圆角R≥0.5t（t为壁厚），外圆角R≥t

高应力区强化：螺纹根部、卡扣处采用全圆角（R=0.5t→R=t）

尖角替代方案：

加强筋设计

高度≤5t，根部厚度≤0.5t，顶部厚度≥0.3t

间距≥2t，避免熔接痕重叠

尺寸控制：

三、浇注系统精细化设计

流道与浇口优化

点浇口：直径d=0.6t（t为壁厚），长度L=0.8-1.2mm

扇形浇口：宽度W=3-5t，扩散角60°-90°

流道截面：

浇口参数：

冷料井配置

冷料井距浇口≥15mm，防止冷料回流

多型腔模具需每个分流道末端独立设置

尺寸标准：直径=主流道直径×1.5，深度=流道直径×2

定位原则：

四、表面质量与排气系统

表面光洁度分级

蚀纹工艺：咬花深度0.02-0.1mm，纹理角度30°-60°

镀层技术：DLC涂层（厚度2-5μm）提升耐磨性

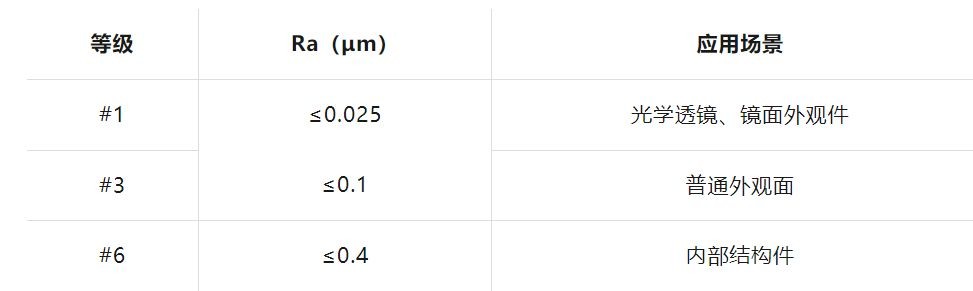

抛光等级：

特殊处理：

排气系统设计

排气槽参数：

五、壁厚极限与特殊材料处理

最小壁厚标准

厚壁件缺陷预防

保压曲线优化：三段保压（80%→60%→40%压力梯度）

模温梯度设计：厚壁区模温比薄壁区高15-20℃

缩痕控制：

六、扩展设计要素（用户未提及但至关重要）

冷却系统设计

随形水路：3D打印技术实现与型面距离≤2mm

流量均衡：各回路压差≤10%，流速≥2m/s（湍流状态）

模具钢材选择

顶出系统安全系数

顶出力计算：Fe=1.5×(P×A×μ)（安全系数1.5）

顶针排布密度：间距≤50mm，深腔件需每20mm增设顶针

七、设计验证流程

模流分析（Moldflow）必检项

填充时间差≤0.3s

剪切速率≤材料极限值（如ABS≤50,000 s⁻¹）

体积收缩率≤6%

试模问题诊断表

总结

模具设计需遵循“结构-工艺-材料”三角平衡原则。建议采用Top-Down设计方法：

首先通过CAE模拟确定浇注和冷却方案；

根据成型缺陷反推结构优化（如增加排气或调整壁厚）；

对高难度特征（如微孔、螺纹）采用模块化镶件设计。

最终需通过T0试模报告和尺寸CPK≥1.67验证设计合理性，确保模具达到量产稳定性要求。
