GOM Volume Inspect Pro:注塑行业CT解决方案 – 一键揭示产品内/外部结构和几何尺寸信息

国际金属加工网 2022年05月12日

注塑工艺往往比较复杂,注塑过程中注射材料温度的稳定性、压力的变化、保压时间的判断、材料存储的湿度等不合理的工艺参数,以及模具的磨损都有可能造成塑料件在生产后出现翘曲、收缩、气孔、收缩孔、裂纹等问题。那么,如果能够在产品开发的前期找出缺陷的原因并及时调整工艺流程,在之后的各个生产阶段随时监测产品质量,从而提高产品生产性能、节省成本、稳定生产工艺,就显得尤为重要。

业CT是先进的无损检测技术,可以进行物体内外部缺陷测量与统计、结构尺寸测量和设计工艺改进,贯穿从材料评估、模具开发与验证、首件检测到※后的批量生产和装配等整个工艺流程。GOM的专业CT软件GOM Volume Inspect Pro支持多种常见格式的CT数据,即便原始数据来自其它计算机断层扫描系统。它具有多种检测和评估功能,用户可以根据需要,对其进行自动化操作和编程。(文末附专业版软件免费试用下载链接)


几何元素和缺陷的计量评估

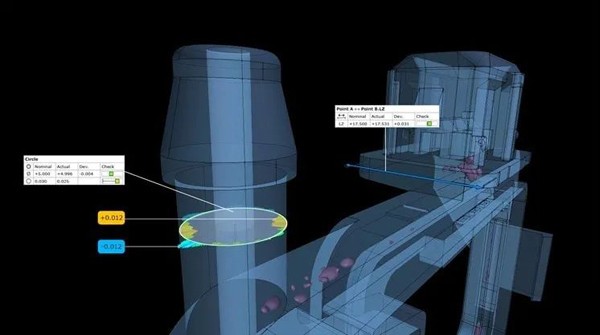

通过将零件的CT数据和CAD数据导入GOM Volume Inspect Pro,用户可以在软件中进行标称-实际比较和壁厚分析,以评估部件质量,优化模具。软件通过颜色图展现部件的尺寸变化,并以不同的颜色表示收缩和翘曲。部件的GD&T评估,包括对内部结构的评估,加上完善的报告构成了一次完整的检测。


注塑件的详细缺陷检测

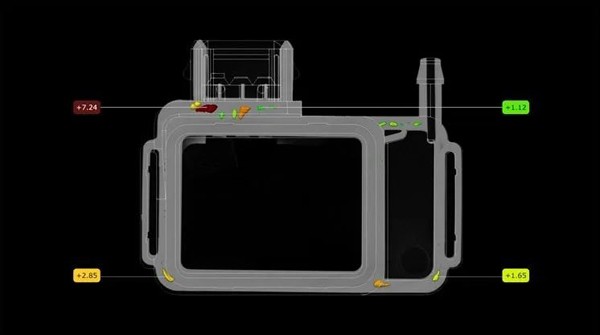

该软件还可以对注塑件的夹杂物和孔隙进行检测和深度计量评估,以确保部件符合严格的质量要求。在检测内部结构时,GOM Volume Inspect Pro提供专用的测量工具以分析部件的孔隙率(根据合规准则P203)、缺陷尺寸以及缺陷到外壳的距离或与CAD的对比,并且根据缺陷的特定分类可以采用不同的公差范围。

GOM Volume Inspect Pro基于参数化概念,所有步骤都可以被追溯和调整。除了尺寸分析和缺陷检测,用户还可以使用软件进行多部件批量检测和趋势分析,通过检测规划让一切尽在掌握,利用用户自定义模板完成所有项目。


一键式批量检测

通过GOM Volume Inspect Pro可以同时实现批量检测以及整个批量结果的报告生成。一键式完成采集、检测、批量数据处理和报告这四个环节。并且,在用CT对多个部件进行扫描后,用户可以使用体积分离功能从批量体积数据中逐个提取每一个部件的信息,从而简化单个部件的评估,以及部件与部件之间的对比过程。

趋势分析和部件间的比较

GOM Volume Inspect Pro还包括一个新功能,用户可将几个零件的体积数据加载到一个项目中并对这些数据进行趋势分析。通过将两个或多个在不同工艺流程下生产的零件或相同工艺下生产的新老零件进行对比,可以很容易地识别出零件间的差异,从而对不同的工艺进行验证或者对错误进行及早的预判,达到优化工艺流程和节省时间成本的目的。

De-Warp翘曲补偿

翘曲和收缩是工具和模具制造商在产品开发过程中经常碰到的问题,但是在零件自由状态下测量的翘曲结果并不能说明零件的功能性失效。因为当零件与其对手件相组装后,翘曲往往是可以被补偿回来的。那么,在部件评估过程中,如何正确判断翘曲对功能性装配的影响,防止误判实际装配合格的零件,产生不必要的废品呢?

/res/video/2022/05/de-wrap.mp4

GOM今年推出的新功能De-Warp可以对注塑件的翘曲进行虚拟补偿。无需夹具就可以得到装夹情况下的测量结果,并检查零件尺寸是否在后续装配中的公差范围内,从而节省时间和夹具成本,减少仓储,防止误判。

只需一次完整的测量就能同时得到两个结果(无夹具/夹具),并与CAD模型进行比较。这项创新技术依赖于GOM专门开发的Voxelizer。变形模型是虚拟装夹的基础。使用De-Warp功能时,首先在零件上根据图纸的要求定义RPS/装配点,然后根据实际装配情况添加一个或多个夹紧点。之后,计算机将根据变形模型FEM和实际扫描的网格数据迭代计算出※终夹紧变形后的新结果。只需一次点击,零件就被“转移”到夹紧状态。

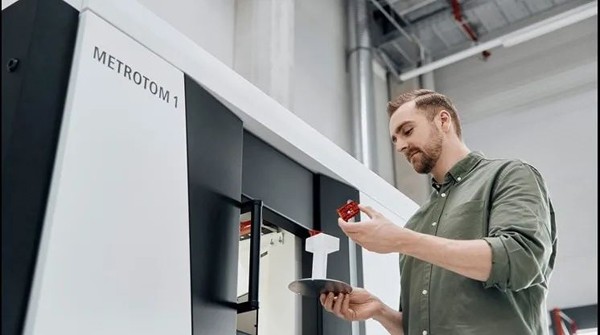

适用于中小型塑料件检测的工业CT-ZEISS METROTOM 1

蔡司是CT技术领域的专家,十多年以来,其METROTOM系列一直在提供可靠的CT系统。蔡司计算机断层扫描系统METROTOM 1是蔡司开发的一款入门级产品,更容易使用和操作,现在为每一个客户都提供了可靠的X射线技术和无损质量保证。使用蔡司工业CT-ZEISS METROTOM 1,用户可以在测量实验室里轻松检测出工件的隐藏缺陷。无论是中型还是小型零件,是塑料还是轻金属材质 – 使用ZEISS METROTOM 1,用户可以检查各种零件,如连接器、塑料盖、铝制零件等等。


立即体验

GOM Volume Inspect Pro
专业版免费试用14天(无任何合同义务)

试用期结束后,客户可以继续免费使用 GOM Volume Inspect 基础版,或购买 Pro 版许可证。

GOM Volume Inspect Pro 亮点:

  • 体积数据二维和三维可视化检测

  • 缺陷检测

  • 尺寸检测

  • 体积处理

  • 多种报告形式,包括视频

  • 支持自动化和定制功能

点击试用



(GOM光学测量)
