Inventor 技巧分享之 —— 草图约束

国际金属加工网 2021年08月03日

本篇文章为大家带来的 Inventor 案例分享篇主要内容是使用 Inventor 功能分享之 —— 草图约束方法,接下来让我们一起来看看详情吧!

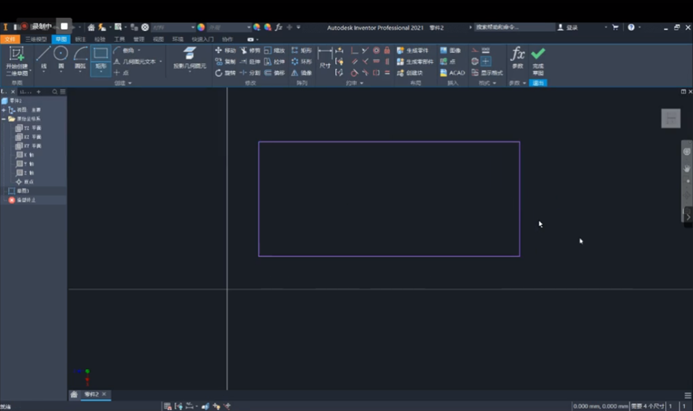

草图的几何约束

几何约束

Inventor 草图中的几何约束有:相互垂直、相互平行、相切、G2 平滑、点重合即连接约束、同圆心、共线、等长、水平方向、竖直方向、固定位置、轴对称以及约束推断。




草图的尺寸约束

标注尺寸

就是添加尺寸约束:

·   通用尺寸:工具面板中单击 图片根据用户选择的图形,作出相应的标注。

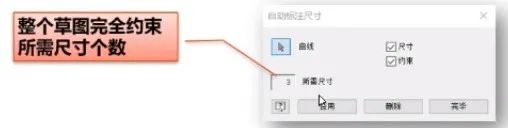

·   自动标注尺寸:工具面板中单击 图片 将所选图元中所缺的尺寸一次性标注完。

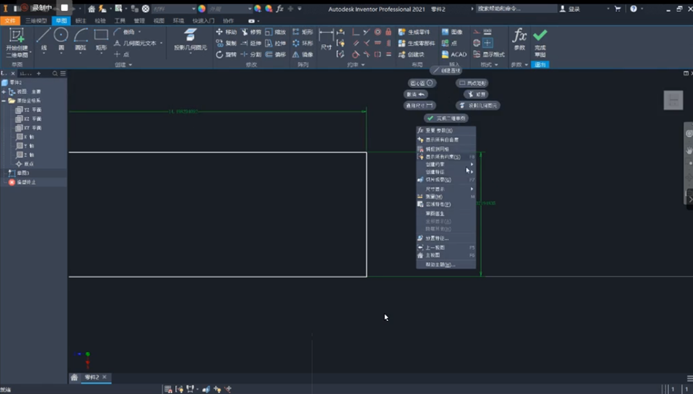

尺寸显示设置

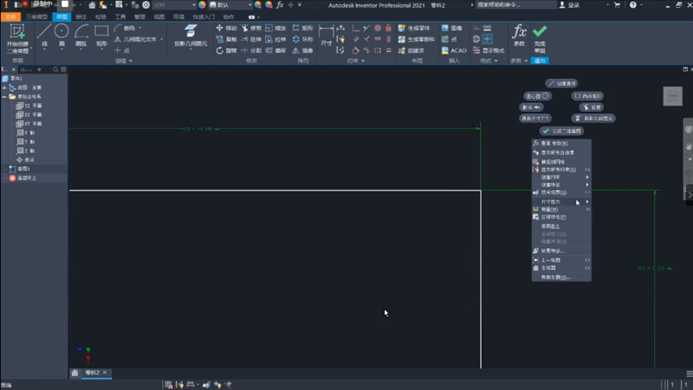

在图形中,没有选择任何元素的情况下,右键菜单中“尺寸显示”可设置尺寸显示方式。

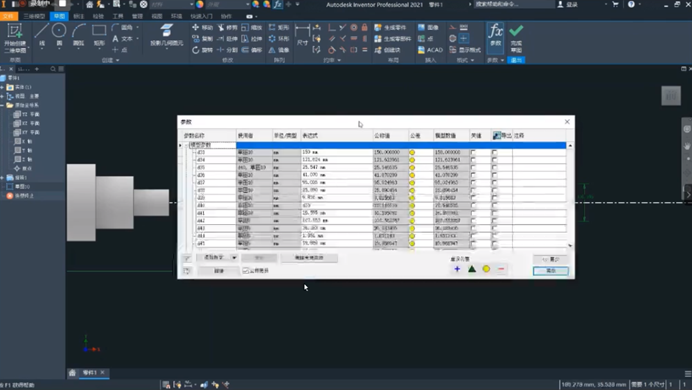

引用尺寸

  • 引用自身草图内的尺寸

  • 引用自身草图外的尺寸

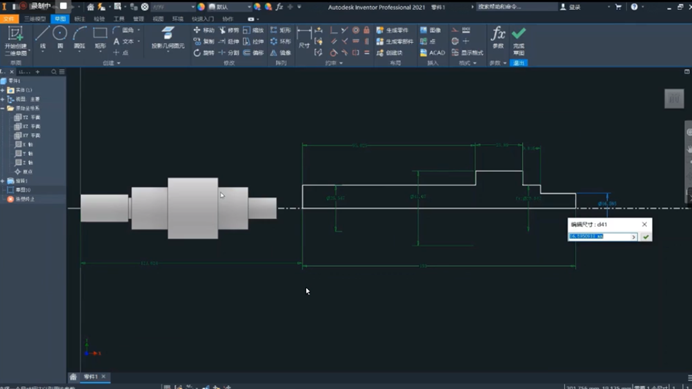

计算表达式

可以在尺寸数据编辑框中,使用计算表达式。常用的是:+、-、*、/、()等,还可以使用一些函数。



长按识别或

扫描二维码查看

智造资源中心更多内容




点击“阅读原文”,下载体验 Inventor 2022试用新功能。复制链接 http://url.cn/5VZGQoZ 到电脑端浏览器(手机端下不动哦~)

(欧特克Autodesk)
