面向Autodesk Inventor 用户的衍生式设计

国际金属加工网 2020年09月22日

本篇文章主要从衍生式设计简介、产品设计与制造软件集用户如何使用衍生式设计以及衍生式设计示例项目几个方面讲述了面向 Inventor 用户的衍生式设计,接下来给大家详细介绍一下每一项的具体内容。

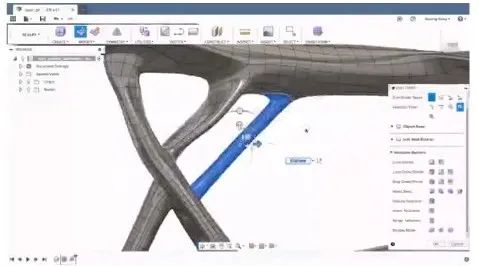

衍生式设计简介

·   主动——工程与制造驱动的设计探索

·   被动——参数化设计、装配、仿真

·   文档编制

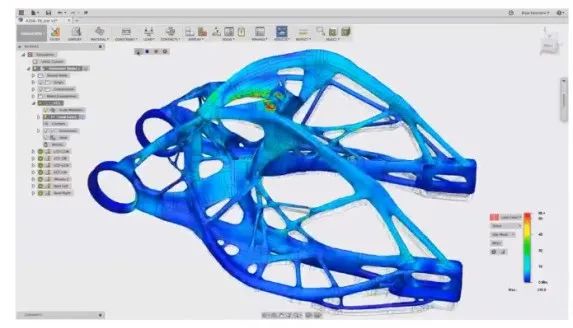

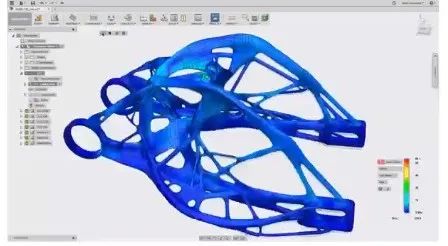

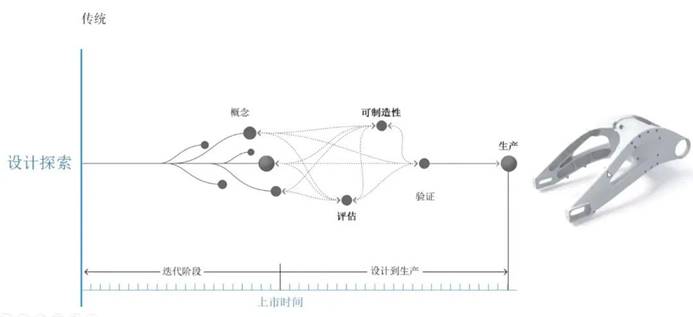

Autodesk 衍生式设计如何为产品开发流程提供帮助


设计探索

检查多个设计选项,并在材料、性能和制造方法之间进行权衡。

制造智能

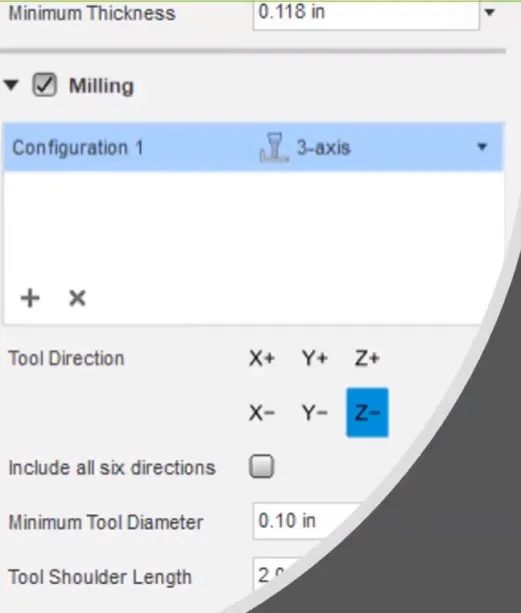

衍生式设计流程将增材制造和减材制造(2 轴、3 轴和 5 轴)设计注意事项考虑在内。

可编辑的 CAD 导出

衍生式设计输出是可编辑的 CAD 几何图元。

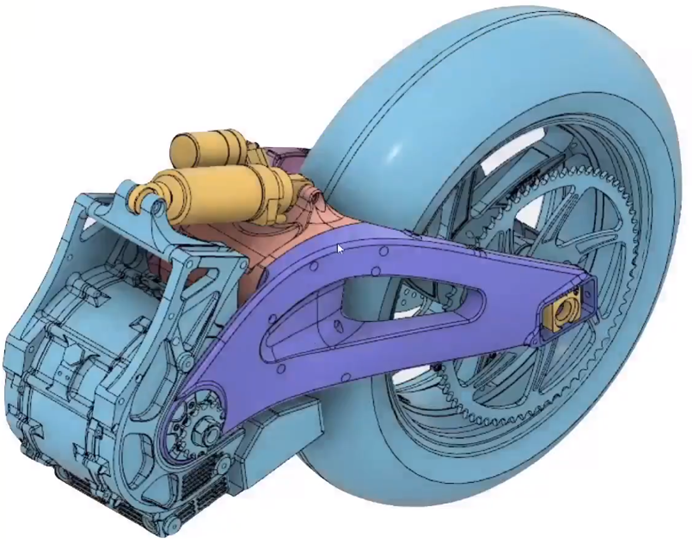

衍生式设计并非增材制造专有:

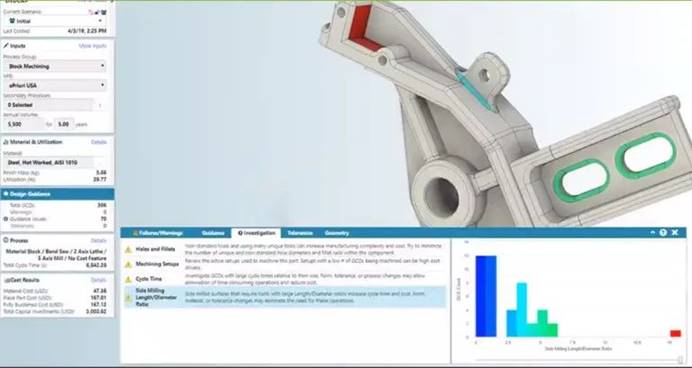

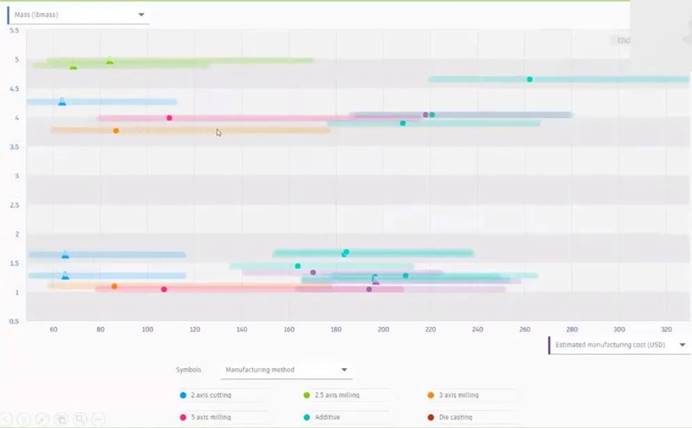

即将推出成本分析:

有什么不同?

Autodesk 衍生式设计是一项制造感知技术:

· 设计探索=数十个、数百个、数千个更高性能的设计选项

· 制造感知=增材制造、减材制造、2 轴切削、铸造

· 多种材料
· 开放式设计空间探索

· 多种生产方式

·      CAD 软件可用的几何图元

产品设计与制造软件集

用户如何使用衍生式设计

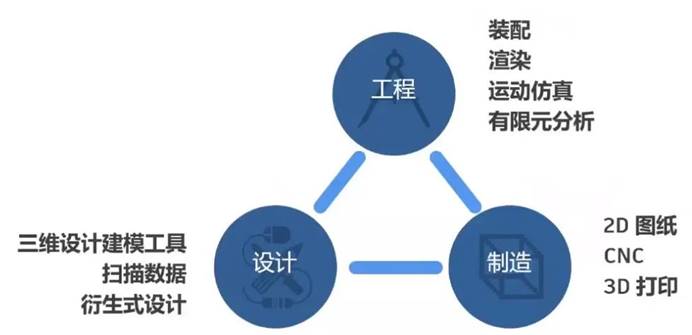

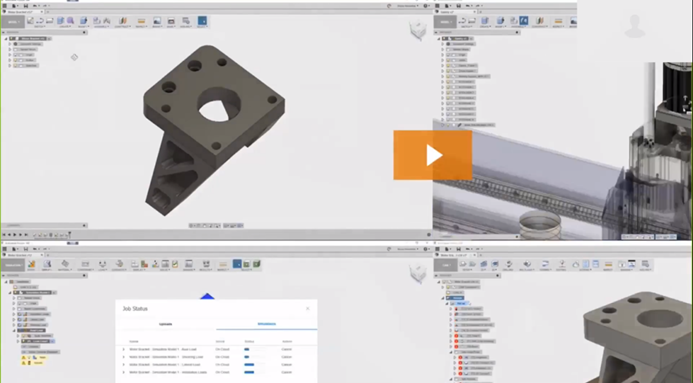

集成的平台

概念设计、工程设计、仿真分析和制造集成在一个云平台上:

衍生式设计-产品设计与制造软件集用户:

衍生式设计-利用相关服务:

  • 生成研究=约 100 个结果

o  14 种制造类型
o  7 种材料

=25 个相关服务积分

  • 下载 Solid CAD

o  可用且可编辑的 CAD几何图元

=100 个相关服务积分

衍生式设计|示例项目

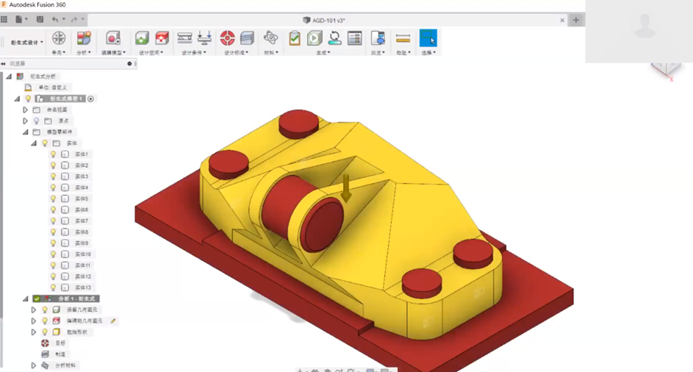

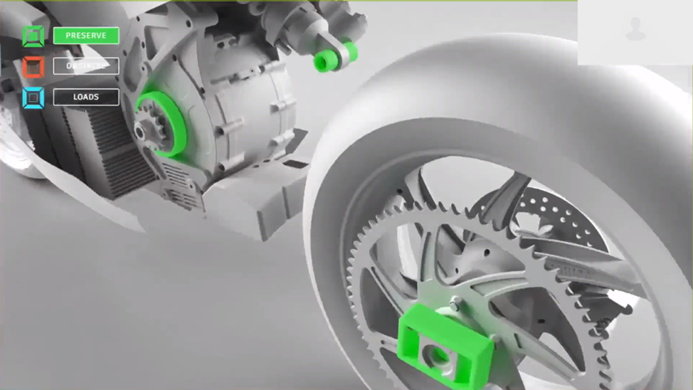

保留几何图元

“允许区”

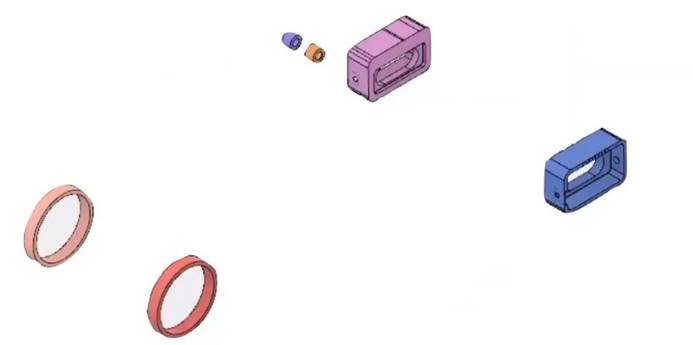

障碍物几何图元

“禁止区”

· 间隙

· 装配紧固件和刀具需要进入的空间

· 运动/状态

·      部件

示例项目

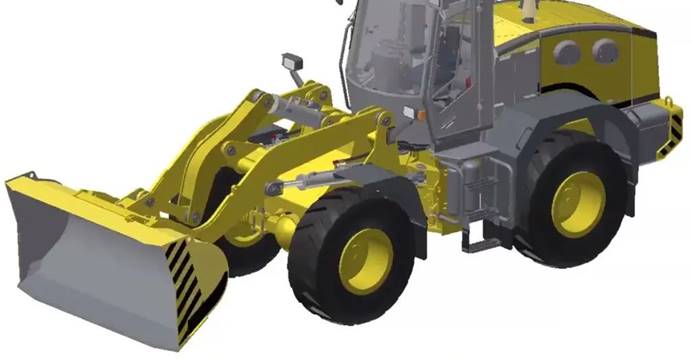

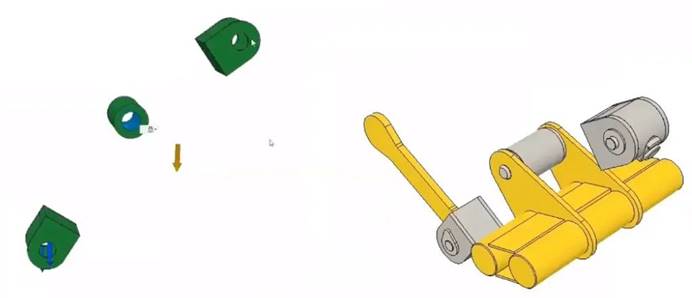

衍生式设计的前端装载机



衍生式设计

早期设计:

  • 设计中间链接

  • 2500 磅力提升能力

  • 4 FOS

探索材料:

· 钢|铸钢、软钢、镀锌钢

· 铝|铝合金、6061 铝合金

·      铁|铸铁

探索制造:

· 铸造

· 增材制造

·      减材制造

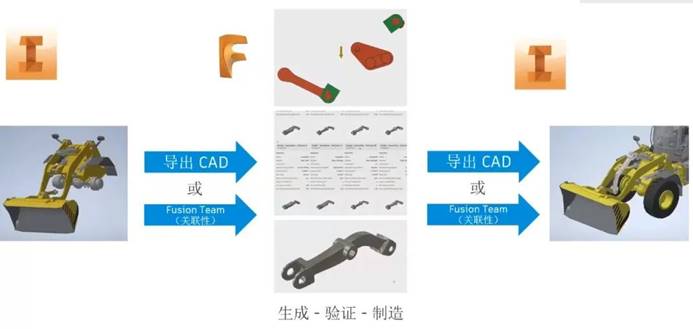

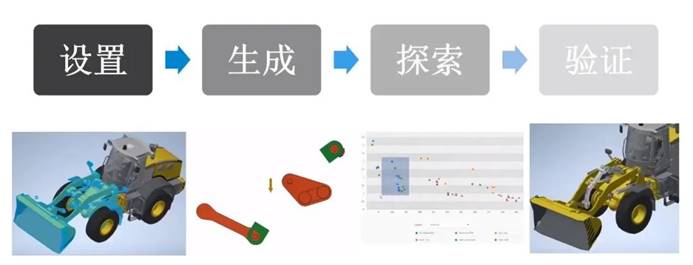

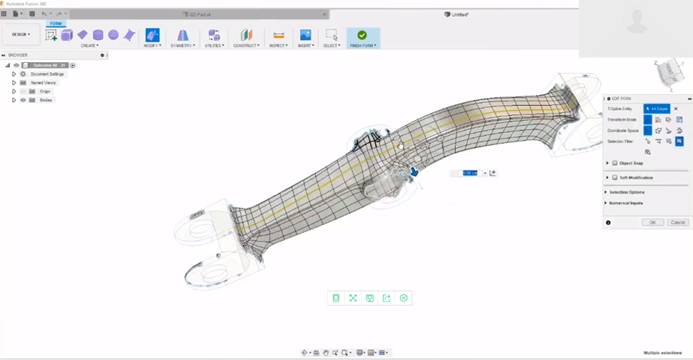

工作流:

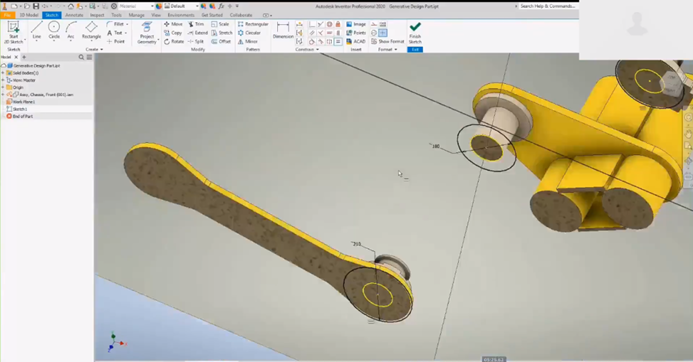

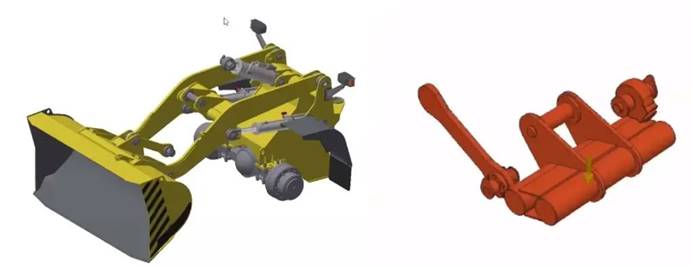

障碍几何图元:



保留几何图元:


Autodesk 衍生式设计带来

减重

  • 最小化质量和材料使用保证高的性能标准,满足工程和制造限制。

性能改善

  • 改善和优化产品耐用性消除脆弱点。

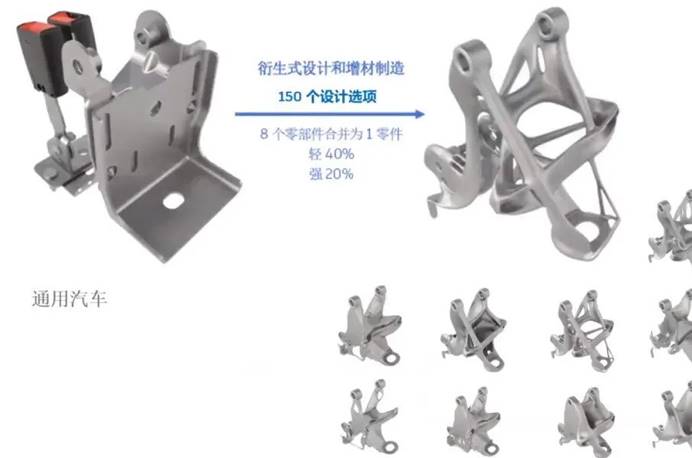

减少零件数

  • 把多个零部件合并成一个零件,减少成本。



长按识别或

扫描二维码查看

智造资源中心更多内容

点击“阅读原文”,看如何加快产品设计和制造流程。




(欧特克Autodesk)
