欧特克小课堂:如何用AutoCAD搞定三维斜齿轮

国际金属加工网 2019年03月12日

大家好,老柴的AutoCAD小讲堂又来了,这次我们首先来看一下AutoCAD大神董老的一张作品:



这是一个机械上常用的平行轴斜齿轮传动的结构,我们的官方微信群里面有位用户提问,这种结构用Inventor很容易画出来,用AutoCAD应该怎么办呢?

今天我们就再次从二维转向三维,看看到底怎么画一个斜齿轮。

(为什么要说“再次”呢?其实老柴以前我是专门在网易云课堂放出过三维的视频课程的)

我以前针对三维建模讲过一句,三维模型由于修改不像两维线框那么容易,所以在建模前一定要仔细分析模型的样子,然后选择一种比较容易的建模方式。

像这个斜齿轮,其实一眼就分析出来了:

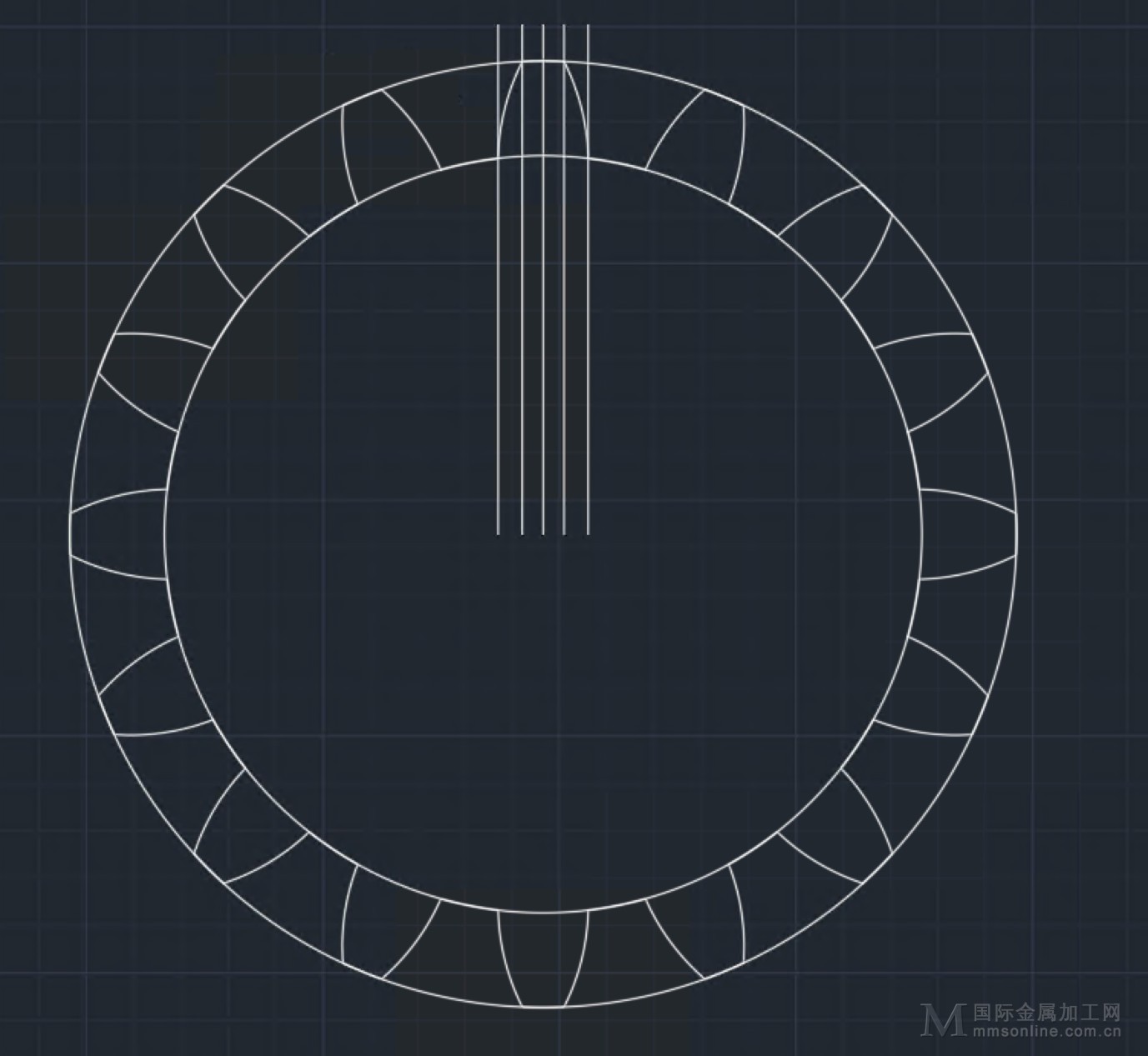

首先要把外齿的平面图给画出来,对不对?在添加了很多辅助线,使用了阵列命令之后,我们得到了如下的线框结构(这里我画的是一个简化的十六齿的结构,纯属简化)

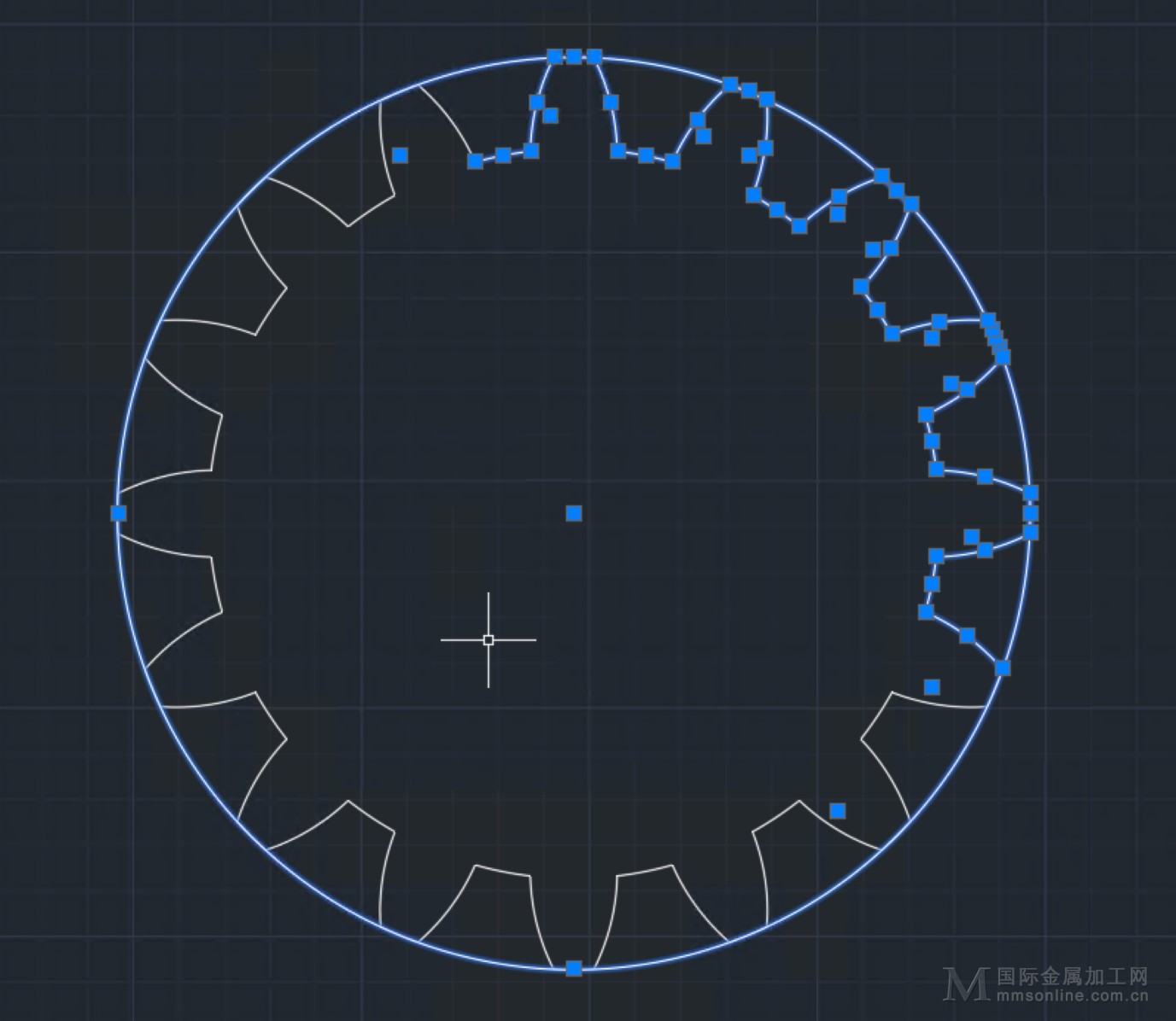

删除了辅助线以后,做一下简单的裁剪,这时,内部就是一个齿轮的样子了对不对?


学习过一点三维建模的同学应该知道关于AutoCAD建模中的两点知识:

  • 只有封闭对象(如圆,椭圆,矩形或者其他封闭多段线)能够直接构成实体对象;

  • 不封闭对象(比如圆弧)默认只能生成曲面对象

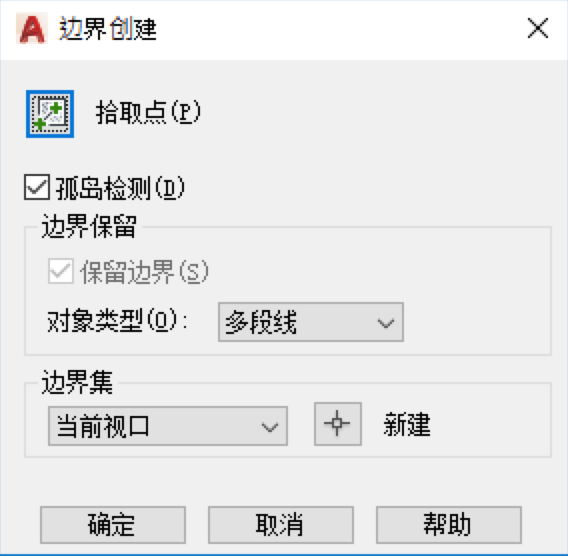

那么怎么快速的把刚才上面的那么多线段和圆弧段变成封闭对象呢?很简单,使用BO命令,打开“边界创建”对话框:



点击“拾取点”,并且在齿轮内部点击一下,就能够生成一条封闭的多段线,可以用这个封闭多段线进行拉伸建模了。

这个模型中,这个齿轮是螺旋向上的,那么我就可以确定,这个是用拉伸EXTRUDE命令中的路径(P)选项来完成的,关键是,怎么样来画这条螺旋线呢?

其实非常简单,AutoCAD现在已经有了画螺旋线的命令HELIX。




设置螺旋线的中心点,然后定义螺旋线的内外径都等于齿轮的外轮廓,然后给定齿轮的高度。

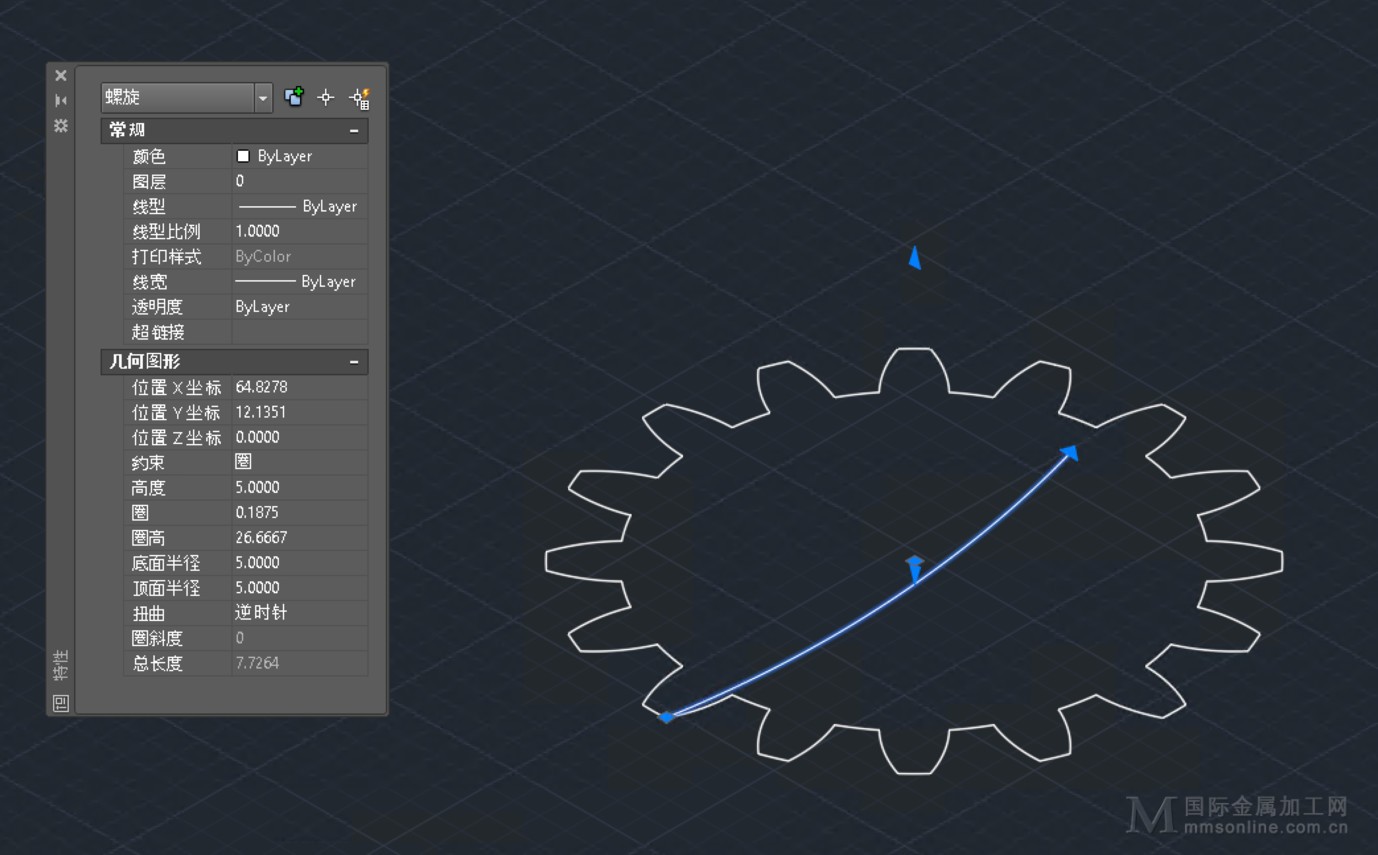

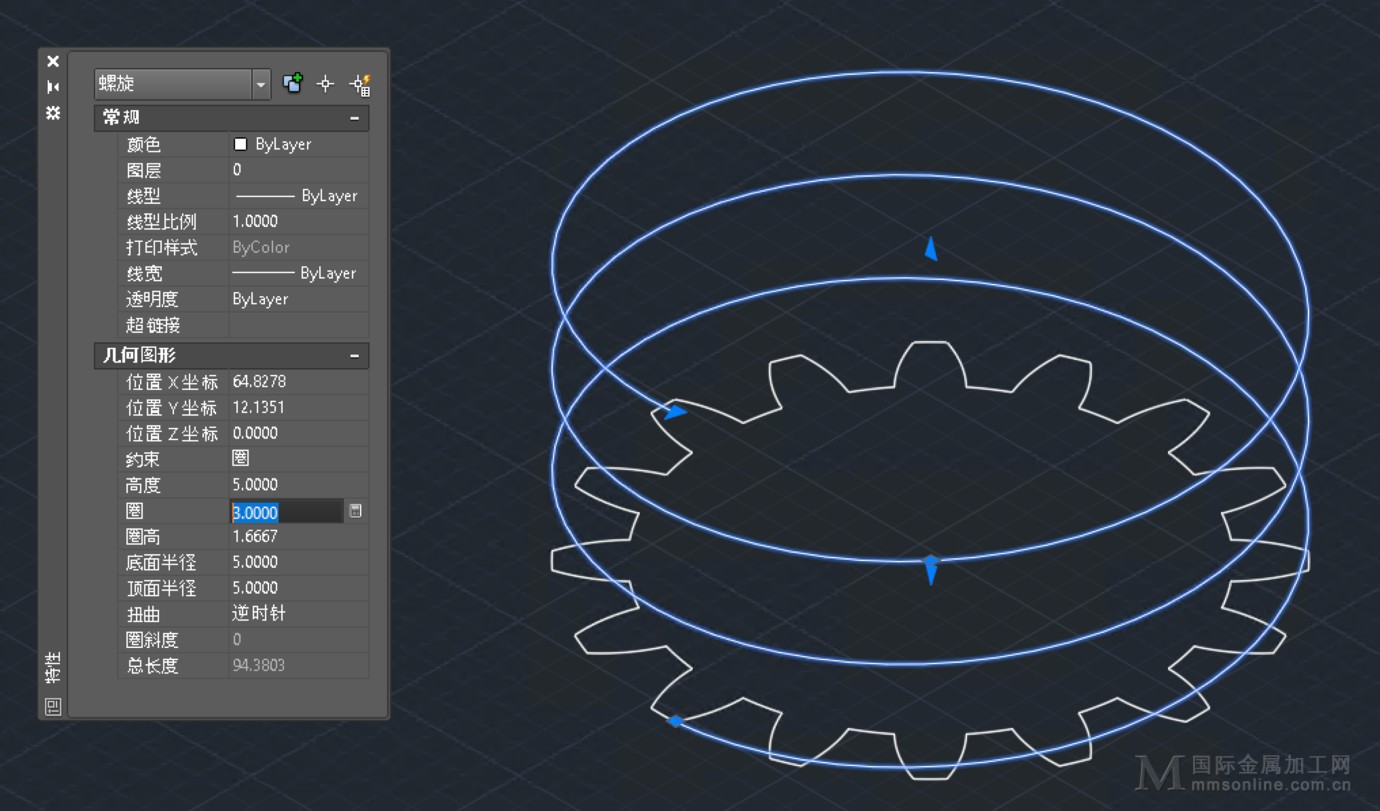

可以发现,螺旋线默认是画三圈的,而我们这里并不需要那么多,那么如何调整呢?对的,你们都很懂我,选中螺旋线,然后CTRL+1调出属性面板:



圈数默认是3.0000,也就是三个整圈,那么如果我这里的螺旋度是跨3个齿,那么就直接添3/16即可(AutoCAD的输入框都是支持一些简单的计算的)

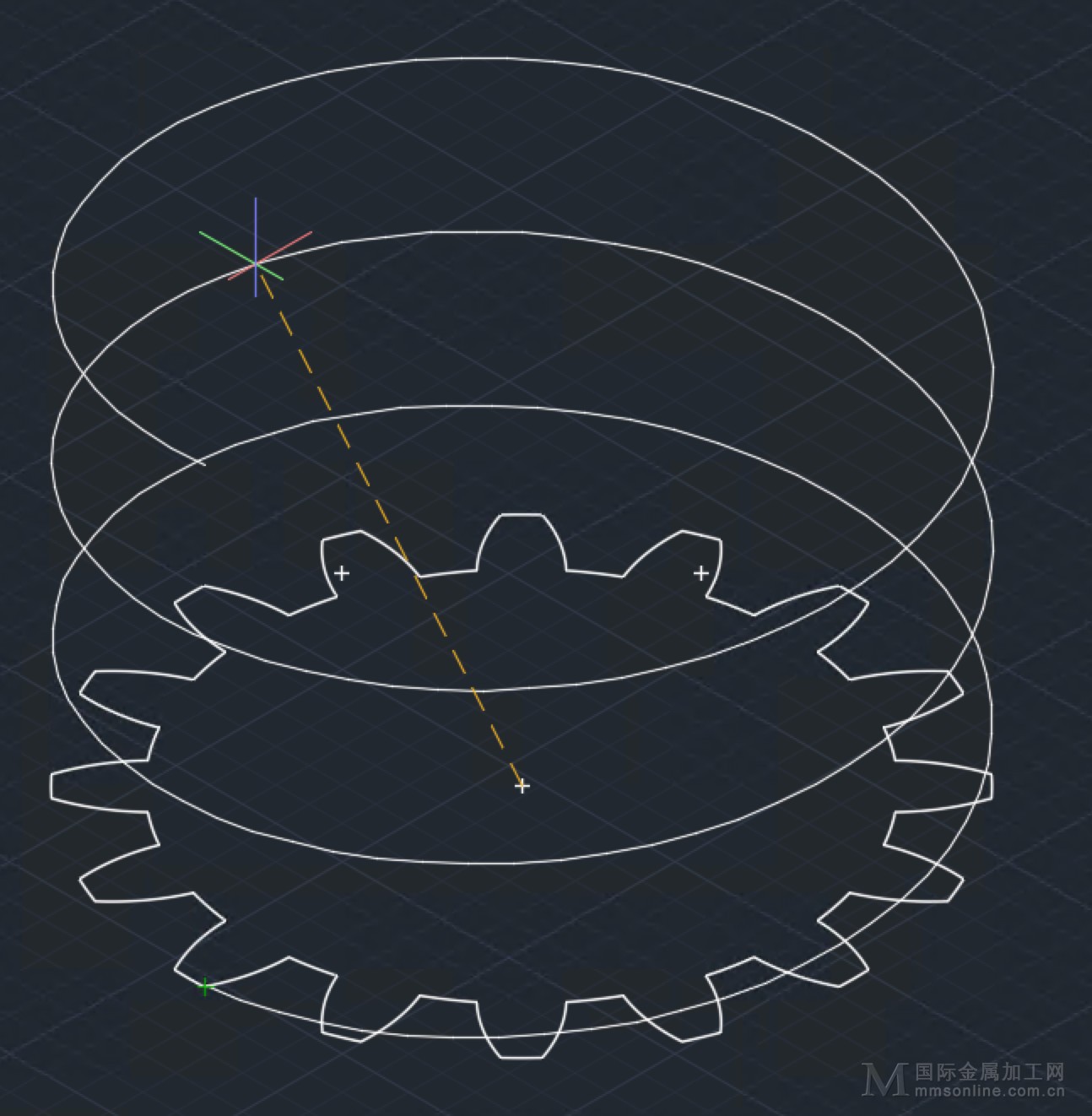

最后一步,拉伸EXTRUDE,使用路径选项P,选中这条螺旋线,就能创建出来了。

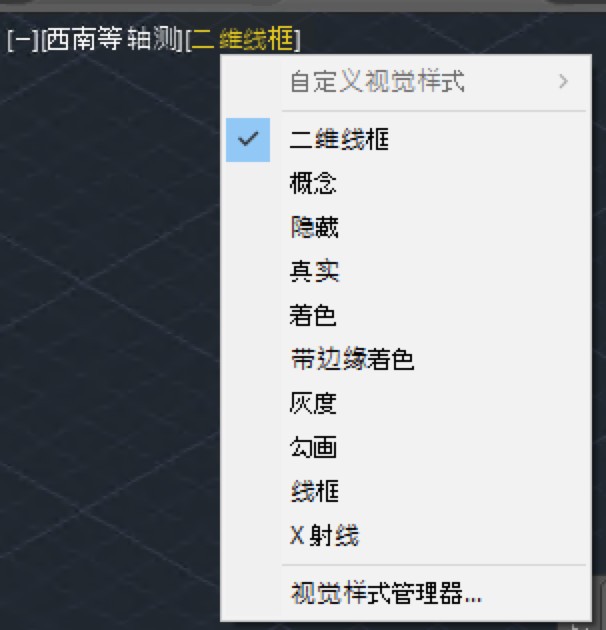

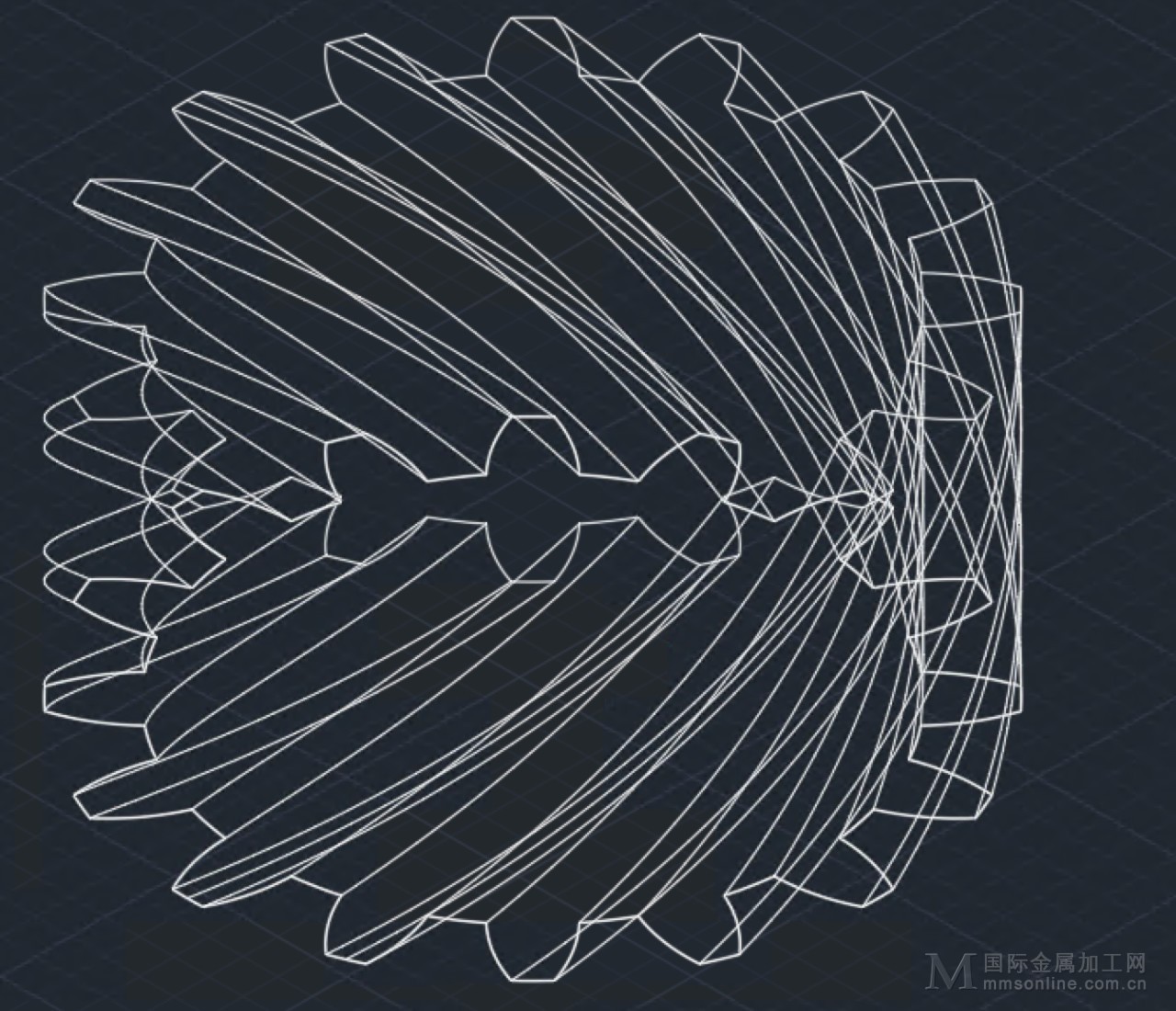

当然,上面这个你是看不出什么样子的。从绘图左上方的控件中找到“真实”着色方式:

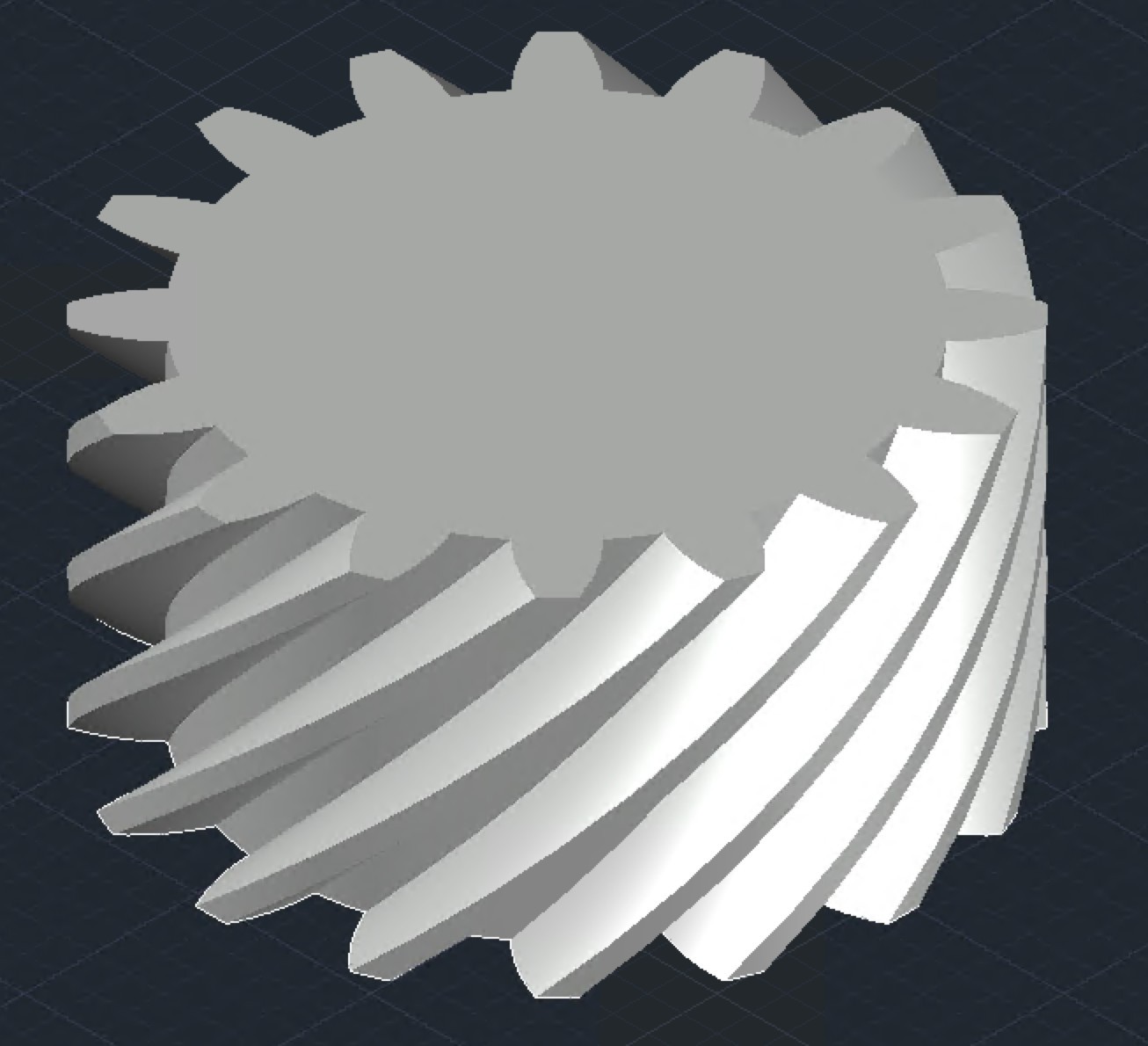

这样看到的齿轮对象是不是就顺眼多了?


柴立峰(Leaf)老师

Autodesk资深软件测试工程师

  • 在知乎CAD专栏拥有众多拥趸,曾从事多年AutoCAD教学工作,2005年投入到AutoCAD 2007测试工作。

  • 参与AutoCAD for Mac所有版本的研发工作。

  • 欧特克授权培训中心(ATC)中负责教授AutoCAD的中级/高级课程。

  • 作为一个行走的表情包,二次元段子手和有颜的内涵帝,柴老师教学风格轻松幽默,言简意赅,颇受学员青睐!

P.S.之后我们将持续为大家推出一分钟知识锦囊,帮您解决疑惑,有问题可以留言提问,也许你会在下期收到解答哦~

一分钟Q&A

Q、关于自定义线型不到一个单位长度的缺省线型问题?

A、AutoCAD中自定义线型中对齐码“A”表示该线型采用两端对齐方式。所谓两端对齐,就是线型在使用时保证图形的两端都是实线,这样可以正确显示图形的长度,基本所有线型采用的都是两端对齐。如果线段的长度刚好位于虚线空白位置,就无法正常的显示了,所以小于1个单位长度都会显示为实线。

如果还有软件相关问题想问,欢迎加入我们跨行业讨论群,加群主二维码,AutoCAD问题实时解答


戳!戳!戳!戳这里,和柴立峰老师一起探索AutoCAD小秘密


(柴立峰 欧特克Autodesk)
