写了这么多期的 AutoCAD,终于慢慢的要开始写一些我不太愿意写的内容了。比如这次的内容就是:

AutoCAD 的单位问题。

身边经常有用户问我:老柴啊,怎么看当前创建的文件单位是公制还是英制啊?AutoCAD 到底有没有单位?怎么能快捷的将英制图纸和公制图纸互转?

先扯开一个话题,像 Inventor 之类的软件,默认都是需要设置一个常用单位的,公制是毫米,英制是英寸。那么既然是同一个公司的软件,AutoCAD 应该也有类似的对不对?貌似老柴你以前也提过acad.dwt和acadiso.dwt之类的文件就是英制/公制的区别。

这个说对也不对,我个人理解,AutoCAD 创建的文件是不存在公制或者英制单位这个概念的,仅仅存在的是图形单位:单元格(Grid)。而当我新建文件的时候,如果选中的模板是acadiso.dwt,则一单元格等于一毫米;当选中的模板是acad.dwt的时候,则一单元格等于一英寸。

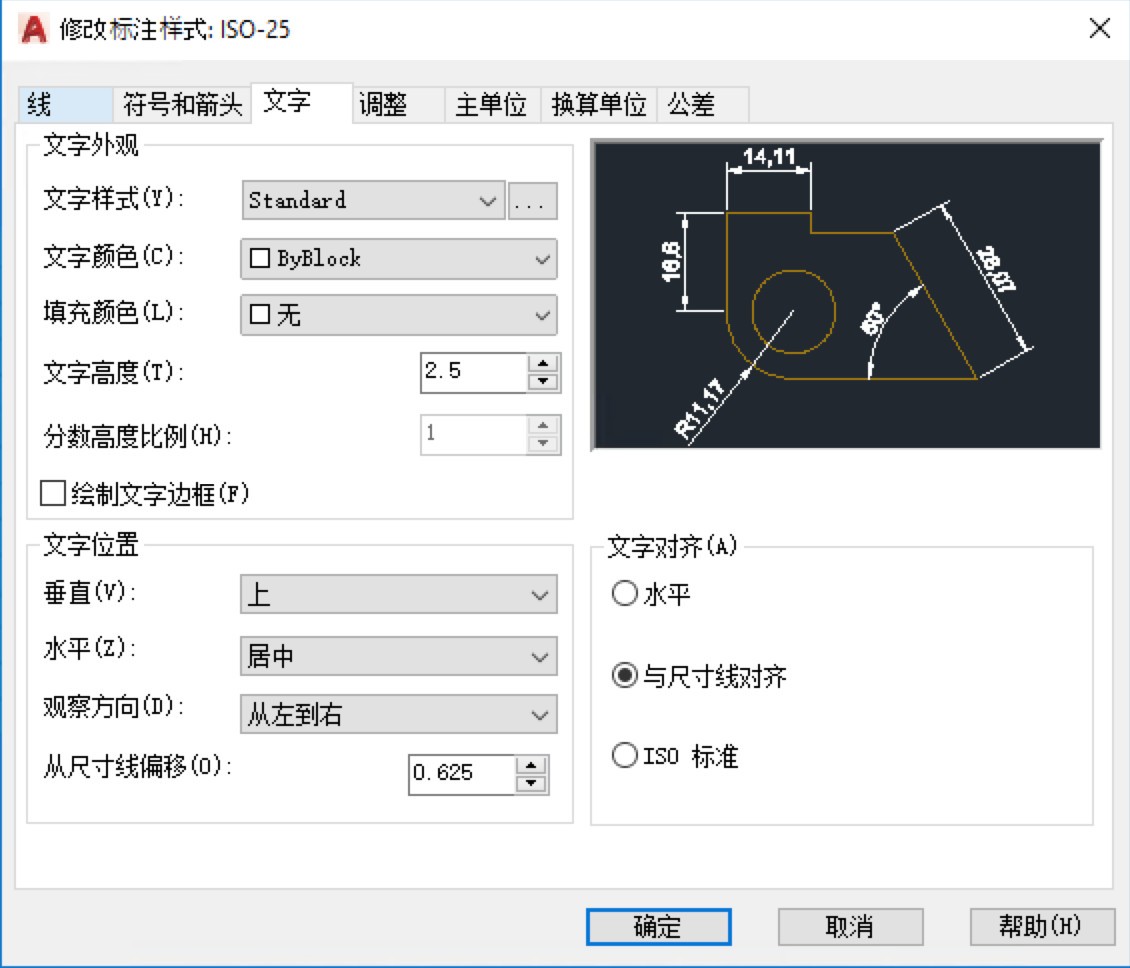

那么,为什么在公制模板和英制模板上,标注和文字的差别会这么大呢?其实这是根据模板的不同,相对的注释性对象做出了相应的比例调整,比如在标注样式中,公制的标注样式如下:

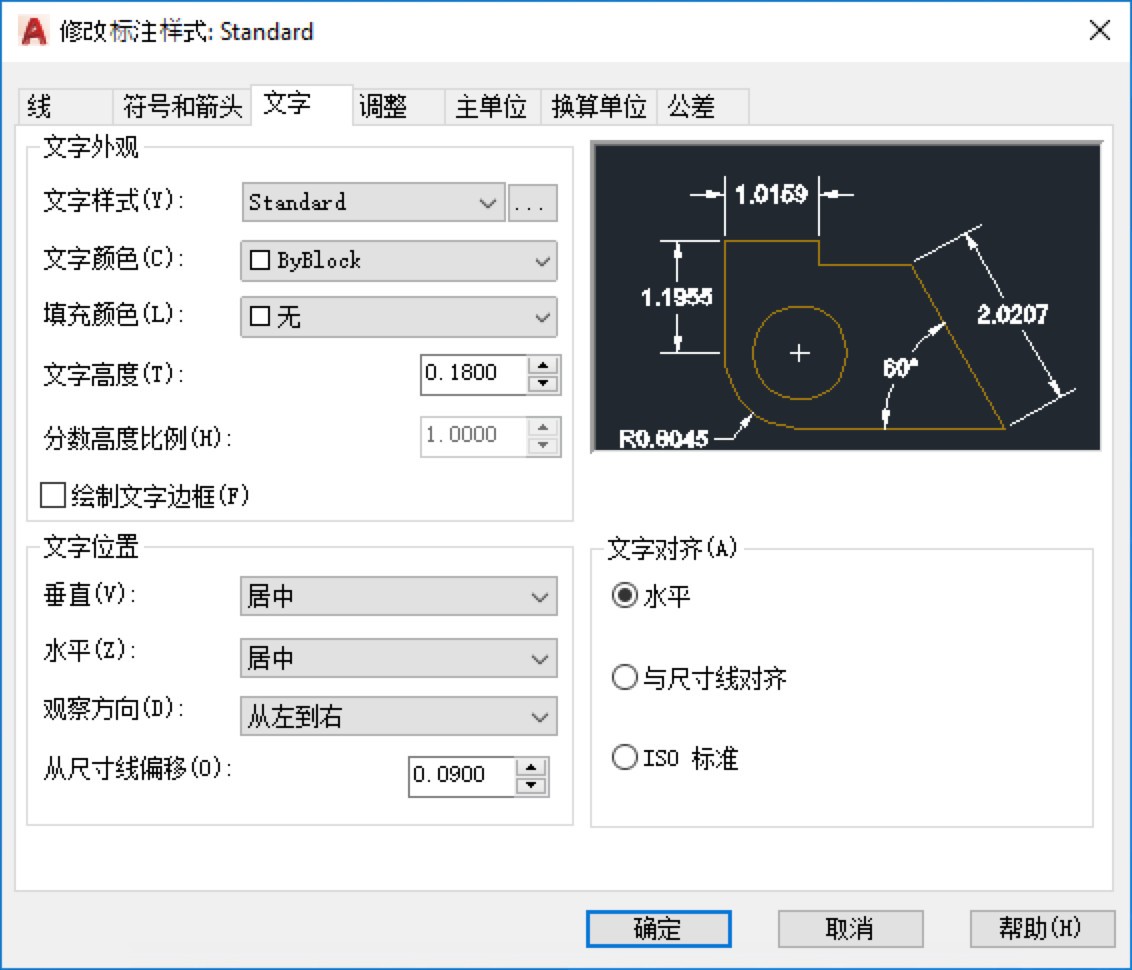

而在英制的标注样式中,尺寸则如下:


可以看见,无论文字大小、箭头尺寸等,英制都比公制要小了不少倍。

同样再来看acadiso.lin中,那些名字中不带ISO的线型的定义如下:


而英制的acad.lin中,同名的线型定义格式几乎一样,长度却缩小了25.4倍左右:

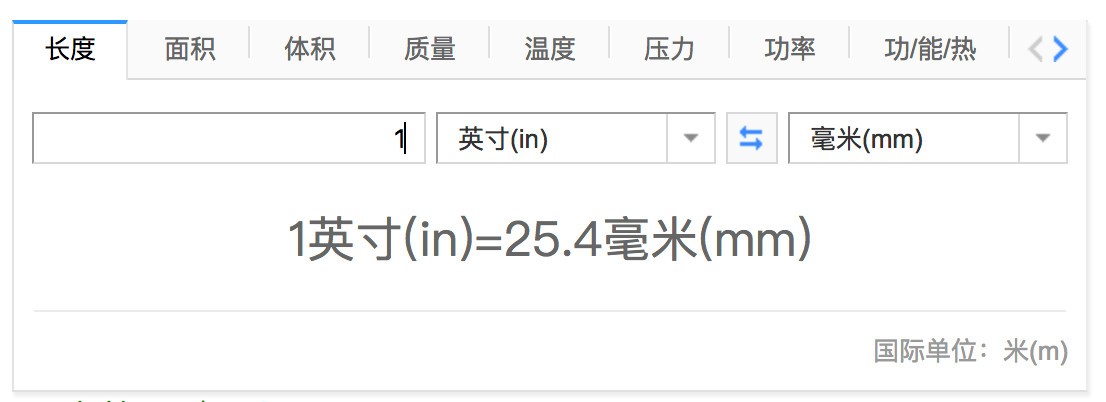

看到25.4这个熟悉的数字,我们就应该知道了,这是英寸/毫米之间的单位换算比例


所以,我个人观点是:为了让一个单元格的长度看上去比较像英制,那么对应的文字之类的尺寸都会设置的比较小。而如果要看上去像公制,那么对应的尺寸都会设置的比较大一点。

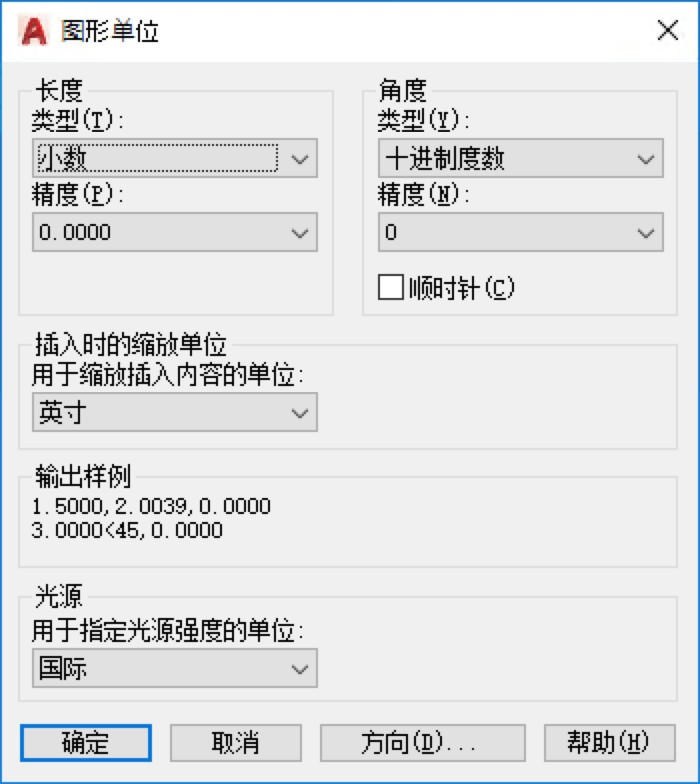

有熟悉 AutoCAD 的用户应该知道有条UNITS命令,能够打开『图形单位』对话框


有一个『插入时的缩放单位』,这个单位又是做什么用的呢?

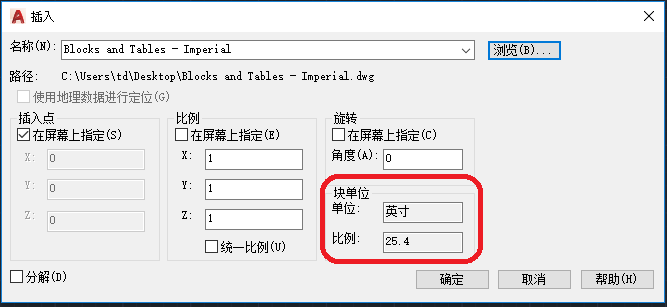

好,让我们来新建一个图块,图块内容是一个10x10的矩形。注意在图块中,要设置单位,比如“毫米”。

然后就可以尝试在不同插入缩放单位下,用INSERT分别插入同一个块的时候,会有什么差别?大家可以自己尝试一下。

下面,我们进入最后一个问题,当年我在做设计师的时候,经常会拿到一些美标的图纸,需要转换成公制图纸进行加工制造。当年我特别头痛这个事情,那么到底有没有什么快捷的方法实现这个功能呢?

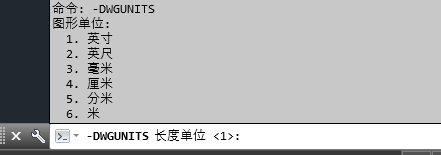

有个同学之前投稿给我说可以用-DWGUNITS命令,我尝试了一下:


这条命令并不是 AutoCAD 的原生命令,而是AEC的OE所带进来的命令。如果我们需要将英制图纸转换为公制,只需要运行这条命令,然后将单位设置成『3.毫米』就可以一路回车到底了。

BUT,这条命令虽然看上去很傻瓜,但是其实效果不咋滴,我这里用Block & Table这张图的原图和修改图来做比较就能发现了(主要是嵌套块的比例会变得很怪,貌似是多乘了25.4倍)……

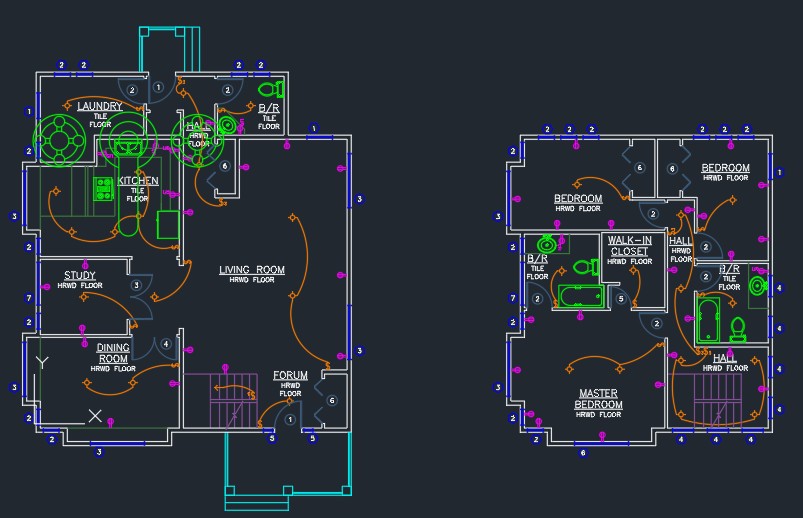

▲Block & Table Imperial原图

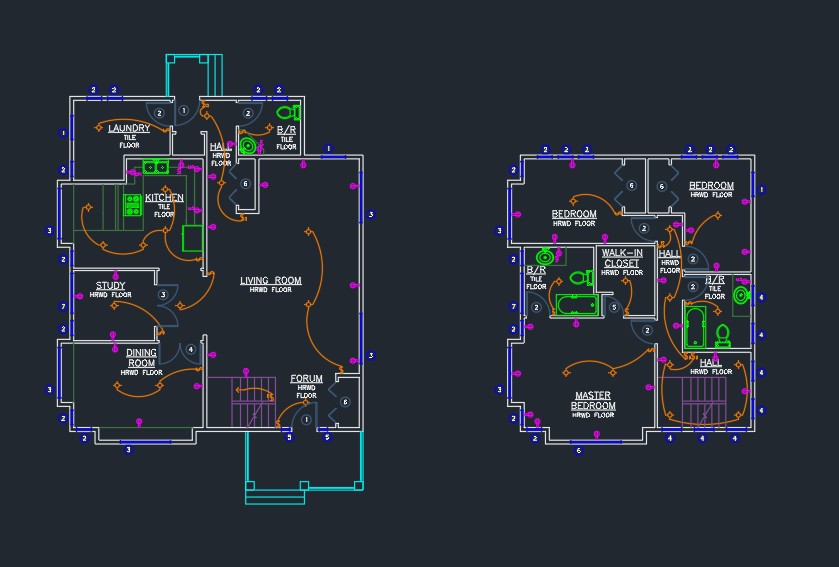

▲-DWGUNITS修改后

布局空间是更加不能看了,比例完全乱掉了。所以我个人是不太建议使用-DWGUNITS命令的(当然也可能是我的用法不对)。

那么我一般是怎么操作的呢?比较简单的方法:

1. 用acadiso.dwt新建一个文档;

2. INSERT命令,点击“浏览”按钮;

3. 选择要改变比例的英制图纸插入即可;


4. 把插入的一整体的图块用Explode命令分解成图形对象;

这个方法的坏处是布局空间的东西都会丢掉,所以后来又做了补充:

5. 把布局空间的对象单独WBLOCK写成一个文件,有多少布局就写多少个文件

6. 在第1步新建的文档中,新建布局,同样用INSERT命令将一个个布局写出的文件插入进来;

7. 分解掉这些块,调整一下视口位置和比例;

以上是我的一些个人小技巧,如果各位有更好用的方法,欢迎留言。

柴立峰(Leaf)老师

Autodesk资深软件测试工程师

  • 在知乎CAD专栏拥有众多拥趸,曾从事多年AutoCAD教学工作,2005年投入到AutoCAD 2007测试工作。

  • 参与AutoCAD for Mac所有版本的研发工作。

  • 欧特克授权培训中心(ATC)中负责教授AutoCAD的中级/高级课程。

  • 作为一个行走的表情包,二次元段子手和有颜的内涵帝,柴老师教学风格轻松幽默,言简意赅,颇受学员青睐!

P.S.之后我们将持续为大家推出一分钟知识锦囊,帮您解决疑惑,有问题可以留言提问,也许你会在下期收到解答哦~

一分钟Q&A

Q:实体怎样转换成网格?

A:先设置“网格镶嵌选项”里的网格类型为“三角形”,确定后再选择对象,点“平滑对象”命令进行转换。

如果还有软件相关问题想问,欢迎加入我们跨行业讨论群,加群主二维码,AutoCAD问题实时解答



(柴立峰 欧特克Autodesk )
