Autodesk PowerShape2018复杂零件制造准备工作

国际金属加工网 2017年09月04日

PowerShape® 帮助工程师快速导入,修复和准备复杂形状模型用于加工编程。

面向制造建模

大批量生产产品通常由注塑成型、铸造或锻造方法完成,而所有这些都需要制造相应类型的工模具。创建这些,正是 PowerShape“面向制造建模”所擅长。

面对这些挑战?

 处理从各种不同CAD系统和设计人员那里输入的CAD文件。

 浪费大量时间修复有缺陷的模型(例如质量差的实体、间隙或缺少曲面)。

 无法加工的客户设计(例如拔模不够、缺少圆倒角、薄壁形状)。

 需尽快将设计转换为模型型芯和型腔及相关工模具。

 编程工程师需要创建几何形体来辅助5轴CNC机床的编程。

 管理EDM电极的设计、生产和使用。

 制造过程中经常需要修改设计。

 扫描实体零件并将扫描数据转换为高质量3D模型。

模型分析从所有主流设计系统导入模型。 使用分析工具快速识别可能使下游制造过程复杂化的缺陷,例如:

 倒扣或拔模不够

 薄壁截面

 间隙或缺少曲面

 不良修剪曲面

 坏定义实体

 质量差的网格

 小半径

PowerMill 和 PowerShape 的整合极大提高了我们模具制造效率。我们可以马上开始加工模具。”

–Shawn McNamara设计师Chicago Mold Engineering

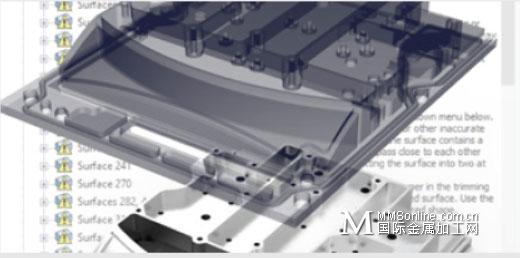

模型修复

使用自动化向导来帮助查找和修复可能对CAM编程产生负面影响的关键缺陷。通过识别和忽略无关紧要的缺陷来帮助减少不必要的建模时间,使CNC加工能更早地开始。

用光顺、相切的填充曲面替换模型的损坏区域,或使用强大的修剪区域编辑工具来修复单个面。

使用直接建模来编辑零件,无需实体模型历史记录。

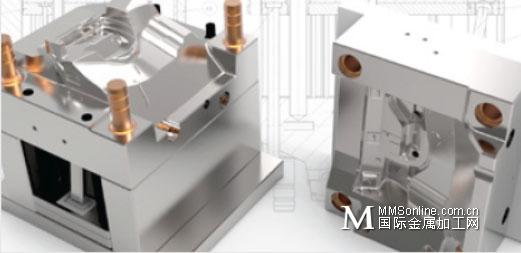

工模具

使用专门为满足工模具制造需要设计的建模工具。交互式查找更优化的拔模线,以确保工模具更经济高效。

快速产生复杂的分模线,合模面并将设计转换为型芯和型腔两部分。识别倒扣特征并产生3D侧型芯和侧抽芯机构。

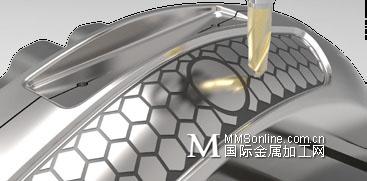

您的CAM伴侣

PowerShape 是 与PowerMill®和 FeatureCAM®一起使用的有力建模辅助工具,可创建额外的几何形体来帮助 CAM 编程。

绘制线框边界以控制加工范围。自动产生封顶曲面,光顺覆盖将由其它加工工序(如EDM)加工的加强筋和其它特征。

构建曲线和曲面,更精确地控制5轴机床工业机器人的运动。

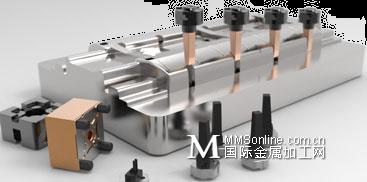

自动化 EDM 电极设计、制造和使用

使用一套用于EDM电极设计,制造,检测和使用的建模工具。

快速提取放电区域,并将电极与主要供应商的夹持组合形成电极组件。将数据输出到PowerMill,自动生成刀具路径。将脚本和宏导出到车间EDM设备,更高效率地进行基准设置和放电加工。

选择 PowerShape 的 10 个理由

■ 从全部主流CAD设计系统输入模型。

■ 查找并修复可能会给下游处理增加困难的关键缺陷。

■ 专门面向工模具设计、加工的建模工具。

■ 即使输入的CAD模型不理想也能继续工作。

■ 支持任何曲面、实体和大数据量STL网格模型组合。

■ 使用简便的向导将模型分离为型腔、型芯和滑块。

■ 管理EDM电极的设计、制造和使用。

■ 直接连接到扫描设备进行逆向工程。

■ 使用强大网格建模逆向设计复杂零件。

■ 直接发送完成的模型到PowerMill或 FeatureCAM 中编程。
