KOEPFER的K300滚齿机用于各种齿轮零部件加工的通用解决方案
齿轮是人类历史上最早的机械零部件之一。千百年来，齿轮一直被用于运动和动力传递机构中 – 首先是水动力，再次是蒸汽动力以及今天的无数种能源的传递。我们难以想象如果没有齿轮，我们今天的世界将是什么样子。在齿轮的发展中齿轮零部件发挥着重要作用，并被用于各种系统中，例如用于动力总成、转向系统中以及车载电子产品中，如座位的人体工程学。正是由于齿轮形状和材料的多样性，使制造厂商希望了解如何在满足质量要求的情况下能够更加经济地加工此类零部件。EMAG KOEPFER 的工程师们也同样面对这样问题，他们设计研发了 K 300 滚齿机 – 作为齿轮生产加工的通用解决方案。
“我们所研发设计的这台机床是一款不折不扣的通用解决方案。众多的选配装置和选项完全可以确保 K 300 在众多领域的齿轮制造中大显身手”，EMAG 子公司 KOEPFER 的销售负责人 Jörg Lohmann 解释说。
在 K 300 上可以加工（齿轮加工）各种各样的工件，其中包括从齿轮轴模数 1 到螺旋齿轮模数 4 的所有零部件。同时该机床能够加工的材料范围非常广泛，从钢合金和铝材至黄铜、青铜甚至塑料都游刃有余。
内在的质量
K 300 的结构设计配备聚合物混凝土的床身，适用于加工质量最高的零件。结合密封的箱体设计，使主轴箱和尾座通过一个轭连接起来并且封闭在一个箱架中，使其在齿轮切割过程中具有高度的刚性和精度。倾斜 45 度的滚齿头为切屑提供了最好流动条件，这些条件在保证加工零件的质量中发挥着作用。这样也便于机床操作者接近机床。本机可适应各种齿轮切削技术，如高性能的干式和湿式滚齿加工、圆柱形齿轮的刮削和硬滚加工，以及蜗轮的切向滚齿。也可以在一个分度加工中使用成形铣刀或 Conikron 滚刀切削直齿伞齿轮。即使是不圆的齿轮也可以在 K 300 上加工出来。由于消除了机械传动元件之间的间隙，各个相关的轴采用水冷式直接驱动保证了快速的加工过程和最佳的加工质量。附加的任务由辅助 NC 轴进行处理，例如去毛刺和磨光，或使用传感器来确保齿轮与标记、孔、其他齿轮、凸轮或其他特性之间进行正确的校准。通过深思熟虑的设计，K 300 以其位于机床后面的电气柜的位置、主轴和尾座的最优质量分布使其趋于完美。这两者都是良好的热稳定性保证，进而保证稳定的加工过程，即使在大批量的生产中亦是如此。
快速启动生产
符合人体工程学的结构可以方便地访问所有相关的机床部件。例如，机床操作者通过主轴、尾座和滚刀的快速夹紧系统，在不到 20 分钟，就可以对机床进行全新的设置。在这个过程中，从尾座夹紧力到自动化设备部件的位置，所有的设定值，通过示教功能全部被输入到 NC 程序中。K 300 配备多达 15 个数控轴，能够缩短设置时间。采用极快的 KOEPFER 上料装置与 V 形夹爪作为辅助装置，在其标准的执行过程中，能够处理重达 10 kg 的工件。也可提供原料和成品部件库（重力式和链式料库）、再循环存储传送带和工件的存储系统（如夹板输送机）。还可以根据需要，提供配有托盘系统的全自动机器人单元。
达到通用的目的
该机床具有非常广泛的技术规范，包括干式加工的抽吸单元、湿式加工用的油雾抽吸机、各种去毛刺系统、用于轴加工的振动阻尼器、用于零部件刮削操作自动定位的传感器，等等。通过了解目前的应用情况，K 300 所具备的柔性就更加一目了然了。当然，此类机床也被汽车工业的二级供应商所使用，但肯定不只是这些。齿轮制造商、减速器生产商、液压元件制造商和航空航天供应链中的生产设施，全部使用这种高科技的解决方案。无论您是大批量加工传动部件，还是小批量生产塑料齿轮，K 300 都可以配备适合您的特殊要求的装置。Lohmann 补充说：“无论是需要一台手动上料的单台机床还是需要一套全自动化的生产系统，我们都可以对 K 300 进行配置，以满足每一位客户的需要。”
优点一览
• 精密性：所有相关加工轴均采用直接驱动器
• 坚固性：箱式框架设计和热对称结构
• 柔性：滚齿、刮削，径向和切向铣削，使用分度法进行伞齿轮的铣削或Conikron 滚刀，非圆形滚齿，等
• 自动化：包括龙门式上料机，以及原料和成品部件库
• 方便的调校：有时不用 20 分钟就可以设置一个新的工件
• 全面：用于去毛刺的辅助数控轴、振动阻尼器、传感器承载器，等等
K 300 的加工能力
模数，最大 4
工件直径，最大 mm 140 / 195
滚铣行程，最大 mm 300
工件长度，最大 mm 300 / 800
滚刀长度，最大 mm 250
窜刀量 mm 160
主轴转速 rpm 800
刀轴转速 rpm 2,500 / 4,000
了解更多关于埃马克的信息，请访问：www.emag-china.com
联系方式：
埃马克机床（太仓）有限公司
江苏省太仓市娄江北路8号仓能欧美科技坊3号厂房
电话：0512-53676030
传真：0512-53575399
图1: C243.jpg

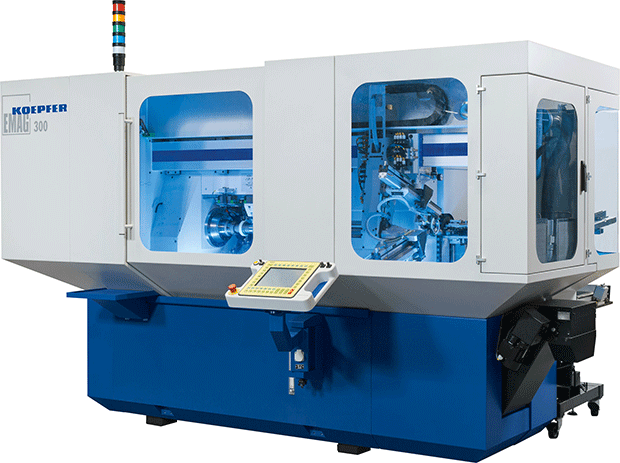

KOEPFER K 300 滚齿机: 该机床灵活通用，几乎可以滚铣任何齿轮。其耐振聚合物混凝土的床身、箱式框架设计和热对称结构均利于实现高效的加工工艺。
图2: C245.jpg

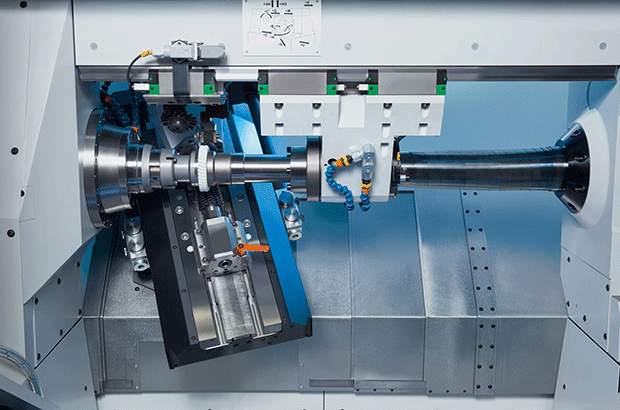

在这个图中可以清楚地看到滚刀的 45 度斜度。其位置确保在干式和湿式两种加工过程中切屑流不受任何阻碍，利于机床的人性化设置。
图3: C246.jpg

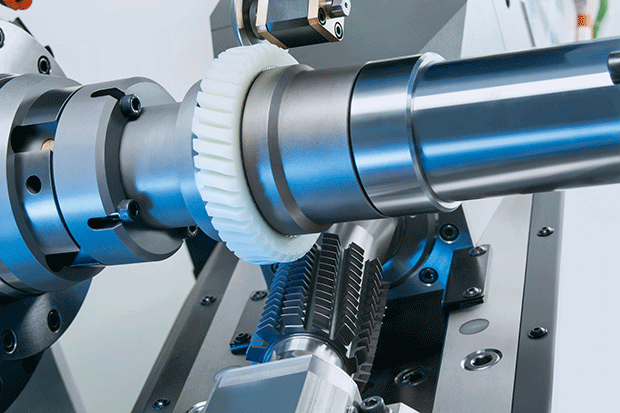

正在滚铣一个塑料环面蜗杆，它用在汽车的 EPS 系统中。
图4: C247.jpg
集成式的辅助数控装有去毛刺机、动力刀具，如磨刷，振动阻尼器和传感器。
图5: C244.jpg
使用带 V 形夹爪的龙门式上料机进行全自动滚铣
