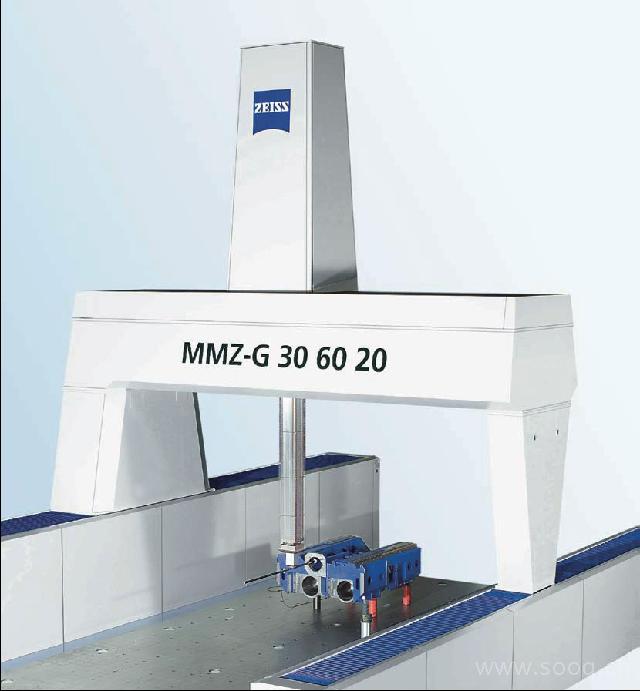

蔡司MMZ G和MMZ T大型测量机

MMZ G和MMZ T 卓越的测量能力

  即使在笼罩着污染和高温的环境下,借助测量中心MMZ G和MMZ T还可保持精密敏感性和精度。它们是为在直接在生产环境下既要精密还要经济性测量大型工件而度身制造的。测量中心还要满足加工条件要求,从三个侧面用吊车或信道输送系统可以装卸工件。

重要特征

  设计用于测量大型高精度机床零部件

  •机械结构采用传统桥式结构以便达到高精度、 测量性能和对环境的适应性

  •在实现良好导向性能的同时,滚动轴承导轨提高了抗御恶劣环境条件的耐受性

  •运动轴的CAA误差修正

控制与操作

  •高度集成的ISC控制工艺

  •在CNC数控系统运行时的变速控制

  •准备就绪的闭锁装置带有用于装载工件的吊车控制

机器技术

  •配备有标准主动扫描探头VAST® gold时,即使是大探针也可获得最佳性能

  •软件辅助功能用于自动确定尽可能快的扫描速度

  •环绕套筒的防碰撞保护

选项

  •VAST Navigator在更短测量时间丙获得高质量测量结果

  •优化测头运动的功能

  •通过交换VAST和RDS测头达到最佳测量灵活性

用MMZ G和MMZ T可以实现大型工件的长期稳定性测量。



 测量范围
X × Y× Z [mm]

测量长度误差
[μm]
     18-22°C
 MMZ G 2000  2000 × 3000 - 5000 × 2000  2.8 + L/40
 MMZ G 2500  2500 × 3000 - 6000 × 2000  3.2 + L/400
 MMZ G 3000  3000 × 4000 - 6000 × 2000  3.5 + L/400
 MMZ T 12  1600 × 2400 (3000) × 1200  2.0 + L/300
 MMZ T 16 1600 × 2400 (3000)× 1600
2000× 3000 × 1600
 3.0 + L/300
3.2 + L/300
   L=测量长度以mm为单位

传感系统
