齿轮加工，选择欧士机车齿刀没错

SKIVING CUTTER

车齿刀

车齿刀又称为刮齿刀或者是联合滚插，是一种适合少量多品种齿轮加工的刀具，能够用于直齿和斜齿的内外齿轮及花键加工。

车齿刀的原理

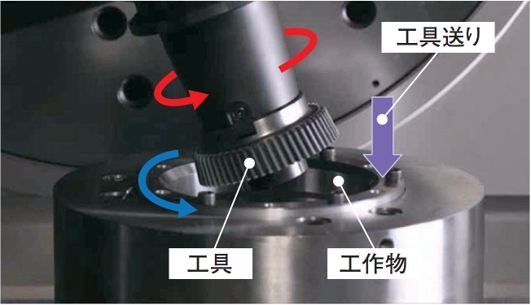

车齿刀又称为刮齿刀或者是联合滚插，它的加工原理是通过展成切削的加工方法，刀具与被加工零件的中轴线形成一定的夹角，刀具与齿轮同时高速回转，同时刀具沿着齿轮的轴向进行进给，形成对整个齿宽的切削加工。

车齿刀的视频

车齿刀的特点

节省人工和时间成本：

对于支持车齿模块的五轴复合机床，车齿刀一次装夹就可以满足从车床加工到齿轮加工的全部工序。在一些工况下可以通过加工参数的微调来修正齿形齿向，不需要更换刀具。

加工速度更快：

车齿刀的加工速度比滚齿加工、插齿加工更快，一般来说是插齿的三倍以上。

刀具成本更低：

车齿刀根据材料不同，一般可以再研磨8~10次。

加工应用广泛：

内外齿轮都可以加工，还可以应对滚刀无法对应的台阶形状。

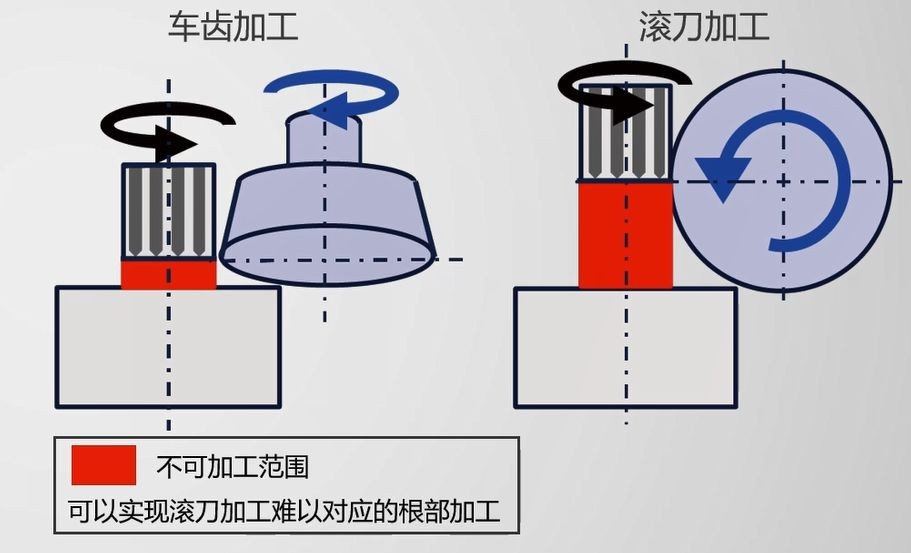

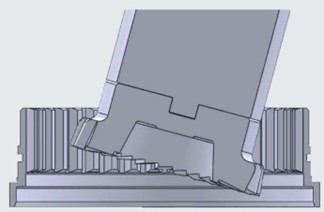

车齿刀可以加工到台肩附近位置。

车齿刀可以避免底部凸起的加工干涉。

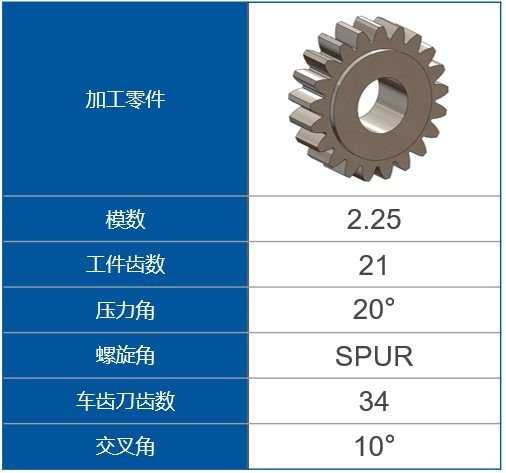

齿轮加工案例

车齿刀能加工出高精度的齿轮。

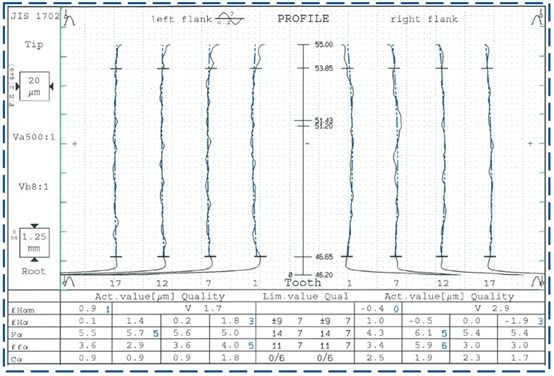

l  齿形误差最低达到JISN6级。

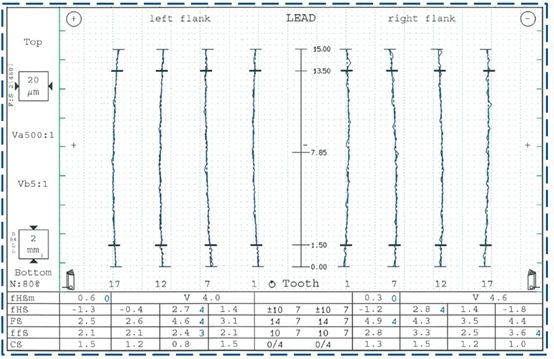

l  齿向误差最大齿精度达到JISN4级。

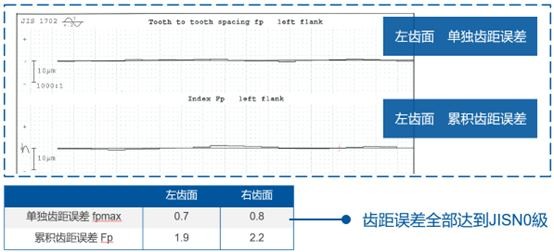

l  左右齿齿面的齿距误差达到JISN0标准

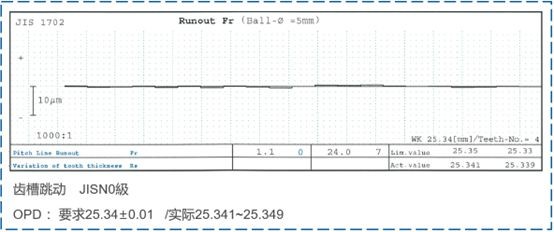

l  齿槽跳动达到JISN0,跨棒距合格且留有很大的工程能力

产品尺寸

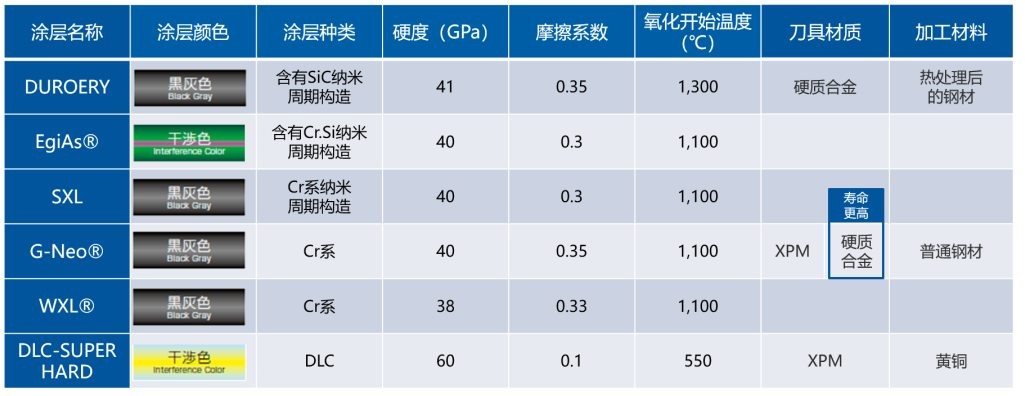

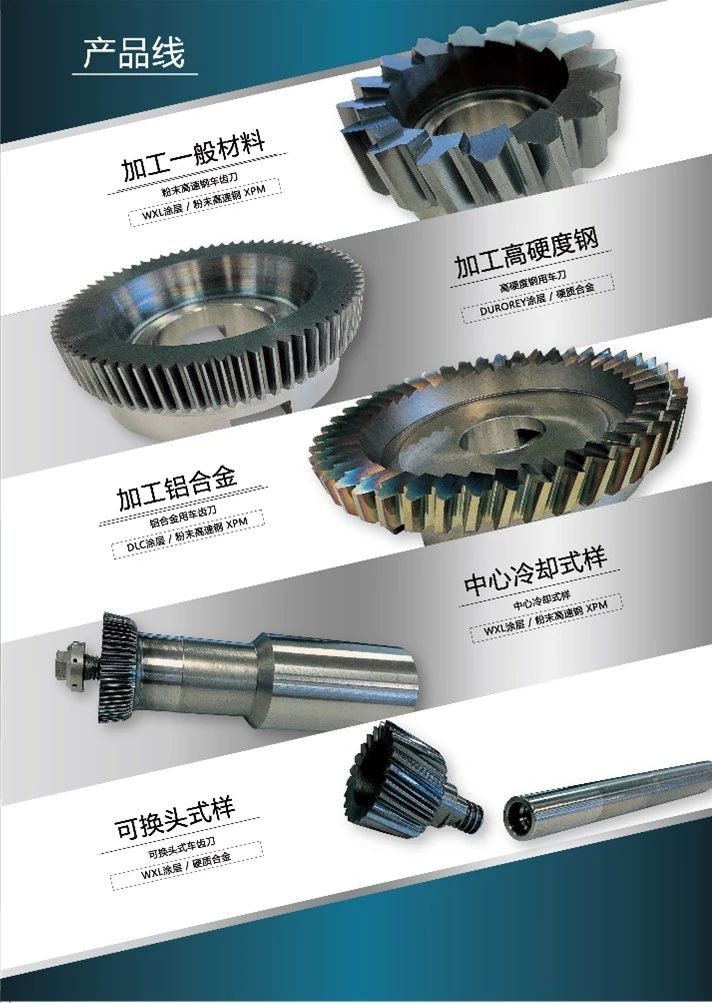

欧士机自主研发多款涂层，WXL涂层、DLC涂层和DUROREY涂层，对应不同材料的加工需求。不论是非铁合金还是高硬材料，欧士机的车齿刀都能发挥出稳定加工性能。

欧士机车齿刀可对应模数m0.55～m6。
