生产制造 | 海克斯康NCSIMUL教您如何轻松锁定旋转轴

海克斯康工业软件旗下的NCSIMUL软件，作为数控机床加工仿真与优化领域的代表性软件，凭借其高度仿真的内置虚拟机床和控制器，能直接对数控机床所使用的G代码文件进行模拟运行。在正式加工前，便可凭借强大算法和分析功能，精准识别并排除G代码程序中潜藏的安全隐患，有效降低生产过程中因代码错误导致的各类风险，从源头上保障加工的顺利进行。

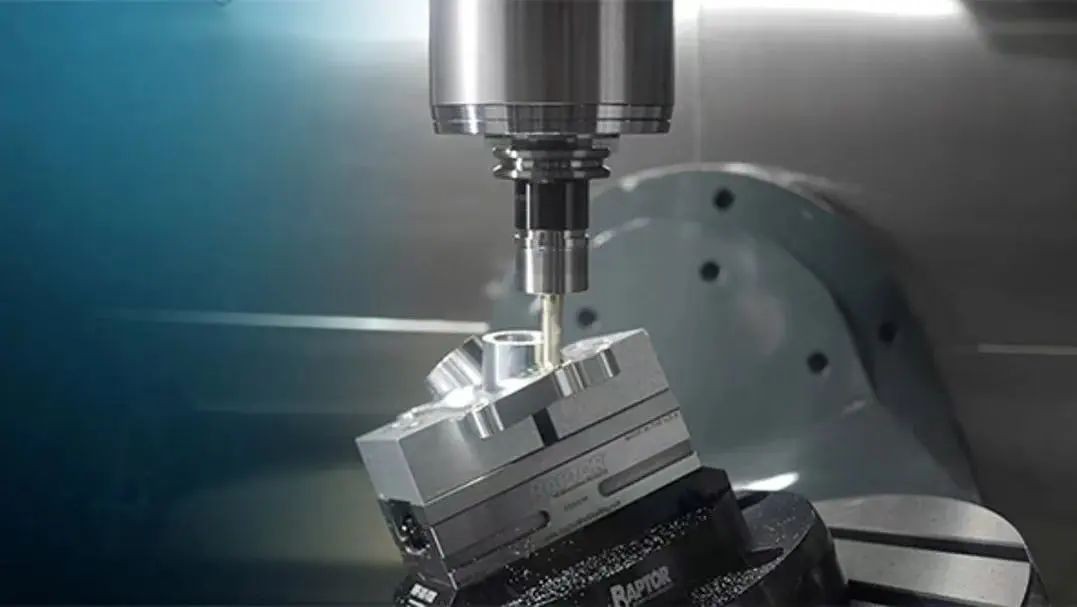

在航空航天结构件、叶轮叶盘、精密模具等大型零部件的五轴数控机床加工中，旋转轴（A/B/C轴）的锁定操作十分频繁。特别是在复杂工件换向、刀具校准、安全暂停等关键环节，对旋转轴锁定的及时性和准确性要求极高。过去，依赖人工进行旋转轴机械锁定，不仅效率低下，还容易因人为因素产生操作误差，导致加工精度下降。如今，借助辅助代码（如G代码、M代码或PLC指令），即可实现旋转轴的自动化锁定。这种创新性的自动化解决方案，显著提升了生产的自动化水平，大幅缩短系统响应时间，为企业降本增效提供了有力支撑。

然而，五轴数控机床旋转轴采用代码锁定方式，在提升自动化水平和响应速度的同时，也带来了一系列潜在风险。代码编写和输入过程中，稍有疏忽就会出现错误，例如指令参数设置错误、代码逻辑混乱等。这些错误可能致使旋转轴锁定位置偏差，或在错误的时机执行锁定操作，进而严重影响加工精度，甚至造成工件报废，引发设备故障。

值得一提的是，NCSIMUL软件凭借强大的功能，可便捷地检测这些潜在风险。通过模拟运行，提前发现代码中存在的问题，帮助技术人员及时纠正，避免因代码错误给生产带来损失。

今天，我们来介绍一下如何快速在NCSIMUL设置旋转轴锁定代码。

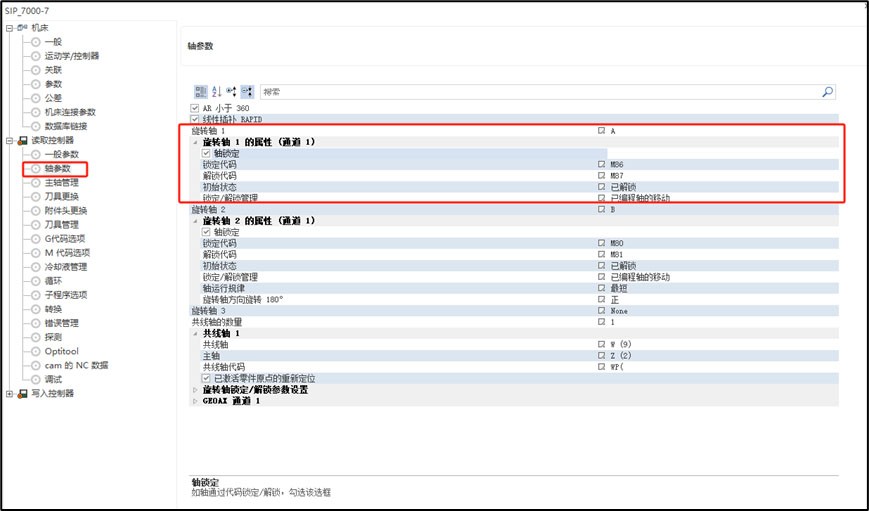

1、进入NCSIMUL机床编辑界面，选择轴参数，勾选轴锁定功能

2、在锁定代码栏中输入对应代码

3、在解锁代码栏中输入对应代码

4、在初始状态栏中选择是否解锁

5、在锁定/解锁管理栏中选择对应状态，旋转轴移动报警/旋转轴代码报警/旋转轴代码后自动解锁

本期以SIP-7000机床为例，设置A/B旋转轴锁定代码

• M86èA轴解锁

• M87èB轴解锁

• M80èA轴锁定

• M81èB轴锁定

6、详细操作步骤，请参考以下视频：

（海克斯康工业软件）
