生产制造 | 无需重复编程，海克斯康EDGECAM助力5G基站滤波器高效智造

海克斯康工业软件EDGECAM智能编程解决方案为滤波器零件的编程提供了用于制作加工模板的图形化界面，用户在日常工作中不断积累加工工艺，实现零件自动化编程。对于成系列的相似零件，无需重复编程。只需完成第一个零件的编程，后续相似零件只需导入模型自动更新刀路即可，可成倍提升编程效率。

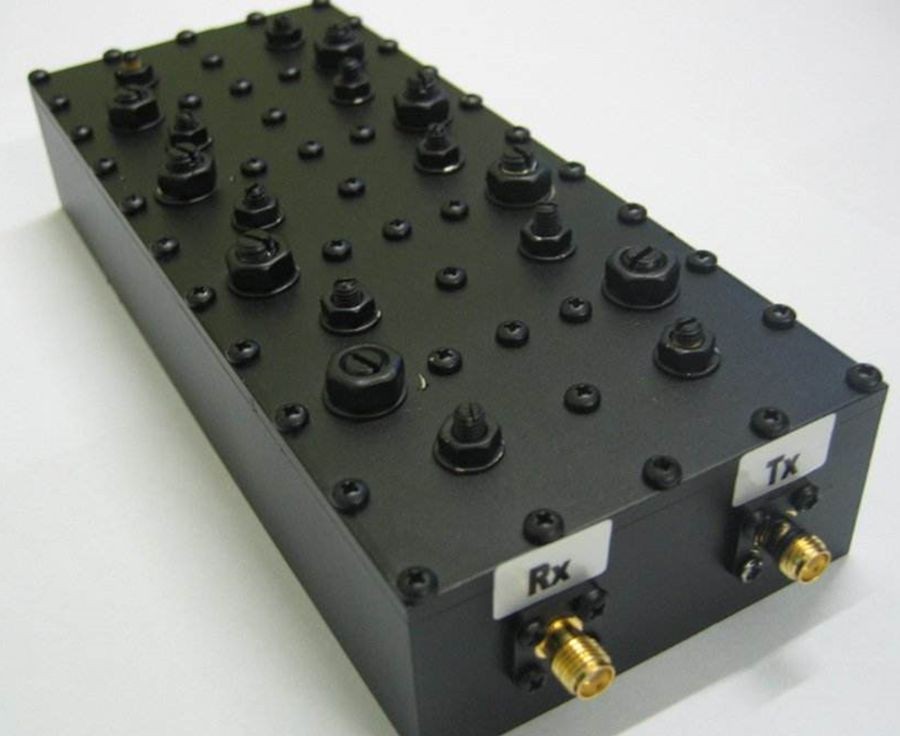

5G产业正在如火如荼的高速发展，基站的建设速度更是非常迅猛，每个基站都会用到大量的滤波器。美国康普公司（原用户安德鲁通讯器材被康普收购，以下简称康普）在全球先进的通信网络中扮演着关键角色，其生产的射频同轴电缆、基站天线、接头、电缆组件、天线和滤波器等众多产品广泛服务于无线网络领域，市场份额在行业内位居前列。

康普自从2010年起开始采用海克斯康EDGECAM智能编程解决方案进行滤波器类产品的编程加工，这些滤波器产品被广泛地应用到复杂、高端的通信设施中。

面临挑战

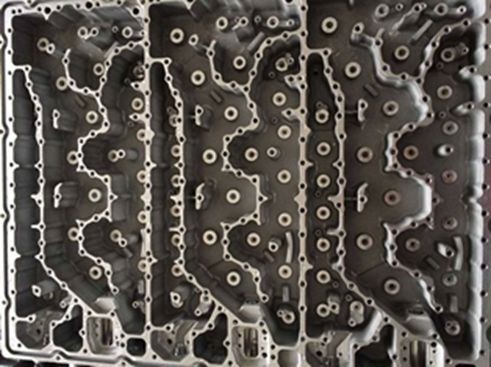

滤波器零件材料去除率大，传统的加工方式效率比较低，迫切需要提升加工效率。待加工零件多为合金等硬质材料，造成刀具局部磨损严重，使用寿命低。同时滤波器的零件结构类似，编程重复工作量大，经过多方面考虑之后康普选择了海克斯康的EDGECAM智能编程解决方案。

EDGECAM智能编程解决方案

01EDGECAM的波形线开粗策略提升粗加工效率，延长刀具寿命

EDGECAM波形线加工策略使用刀具侧刃加工零件，EDGECAM特殊的算法能使刀具切削负载和材料去除率保持恒定，最大优化刀具切削条件，从而提高切削效率，延长刀具使用寿命。

EDGECAM波形线加工策略确保刀具与零件的接触面积是恒定的，从而实现恒定的刀具负载和材料去除率。波形线加工的刀具轨迹永远是流线平滑的，杜绝了突然改变切削方向的现象，确保机床始终保持高速切削的状态。EDGECAM强大的波形线加工策略，既用于铣削、也用于车削。采用波形线加工策略加工曲面凹槽、车削槽等加工区域，并支持使用圆形刀片，这大大减少了加工时间、缩短了产品的加工周期。

02相似加工特征可使用工艺模板编程，兼顾编程自动化和灵活性

EDGECAM为滤波器零件的编程提供了用于制作加工模板的图形化界面，帮助用户不断积累加工工艺，实现零件自动化编程。对于成系列的相似零件，无需重复编程，只需完成第一个零件的编程，后续相似零件只需导入模型自动更新刀路即可，可成倍提升编程效率。

EDGECAM内置了一些比较成熟的工艺数据库、材料数据库和刀具数据库。用户在导入零件模型之后，EDGECAM可以根据零件的数据分析、零件的形状特征和其它信息，再结合用户选择的材料信息，自动匹配出一个比较合理的刀具加工的方法、加工参数等等。相对于在传统编程中一个一个的去设置加工参数、设置刀具、选择加工对象等步骤大大提高了效率。

同时，相似零件导入新模型时也可以自动更新刀路，这大大节省了滤波器零件的编程时间。

03技术突破：加工效率翻倍，刀具寿命显著提升

• 零件开粗效率提升了2倍，刀具使用寿命延长2.5倍。

• 编程效率提升2倍，做到了相似零件无需重新编程。

（海克斯康工业软件）
