切槽刀的左右刀尖加工分析
一、槽刀左右刀尖如何定义
在数控切削加工中，一般是把用槽刀的左刀尖编写程序，因此在对刀时，自然而然就定义左刀尖为槽刀的刀尖，刀尖A点就是假象刀尖如图1所示，那么在对刀时就应该用A点对刀，用A点建立工件坐标系图2所示。在有些时候为了编程方便，也可以用槽刀的右刀尖做为假象刀尖B点如图1所示，那么在对刀时就应该用B点对刀，用B点建立工件坐标系图2所示。既然两个刀尖，为了区分不同刀尖就要建立两个刀偏表，若切槽刀为2号刀，那么左刀偏可以放到02号位置图3所示；那么右刀偏可以放到12号位置，这样，在调用左刀尖时就是T0202, 调用右刀尖时就是T0212图4所示。
图1
图2
图3
图4
二、槽刀左右刀尖具体应用

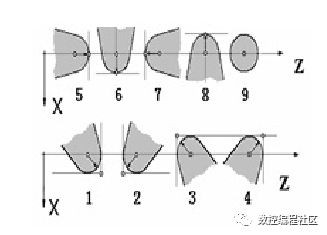

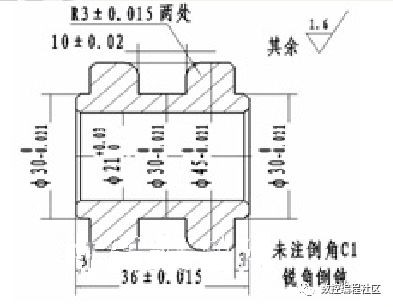

如果用槽刀加工的工件形状有锥度、圆弧等曲线形状，尺寸精度要求较高，这时就要考虑刀尖圆弧半径补偿。首先确定刀尖方位号，槽刀左刀尖刀尖方位为3号，右刀尖刀尖方位为4号如图5所示，若刀尖半径为0.2mm。下面以图6为例介绍一下，槽刀左右刀尖的具体应用，这里只讲槽刀的具体应用，其他刀具加工及程序省略。槽刀加工图6工件时，用到槽刀加工的部位有左端Φ30 0 -0.021，中间10±0.02槽宽、R3±0.015圆弧、切断。
图5
图6
