生产制造 | 海克斯康 NCSIMUL过程模型及刀路的灵活显示助力仿真分析高效率

国际金属加工网 2023年07月28日

海克斯康工业软件旗下NCSIMUL是一款基于客户需求开发的数控仿真软件,NCSIMUL一直专注于机床加工的安全性验证,在虚拟环境下构建与真实加工相同的加工流程,将加工过程中存在的风险提前发现并予以规避。在这个过程中,如何在虚拟环境下方便、快速地发现问题,查出问题所在是仿真过程中的尤为关键的步骤之一,为此NCSIMUL提供了多种查看分析工具,可以快速锁定错误位置和原因,提高仿真效率。

接下来,我们以“过程模型”及“仿真刀路的灵活显示”为例,为各位粉丝展示NCSIMUL如何实现快速锁定错误位置和原因,从而提高仿真效率。

01

过程模型功能:

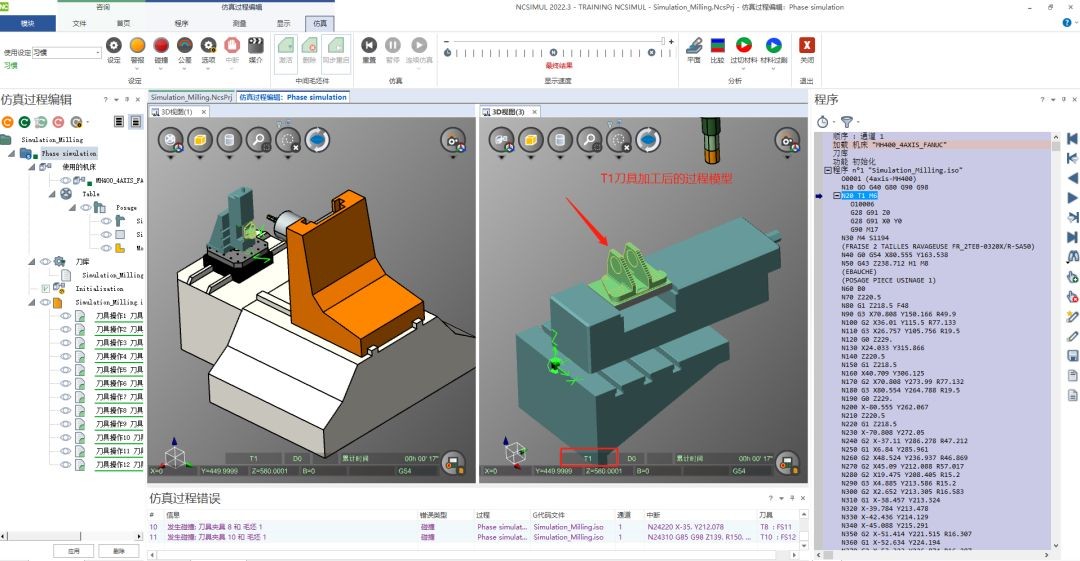

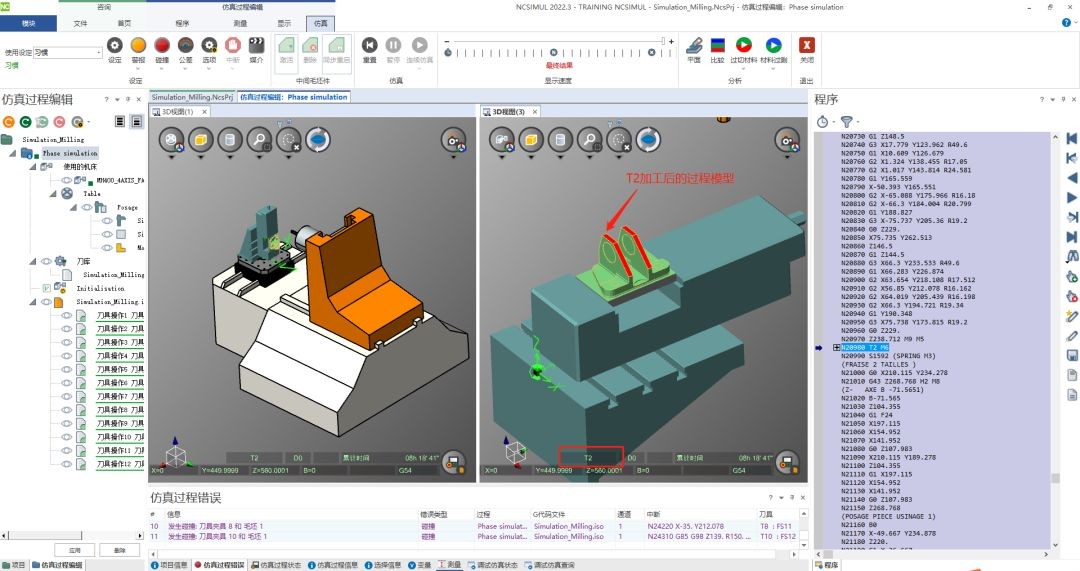

NCSIMUL可以记录加工过程中每把刀具加工后的毛坯状态,这样在仿真分析过程中,可以快速锁定错误位置及其加工状态,帮助我们进一步确定错误原因。




02

灵活的刀路显示功能:

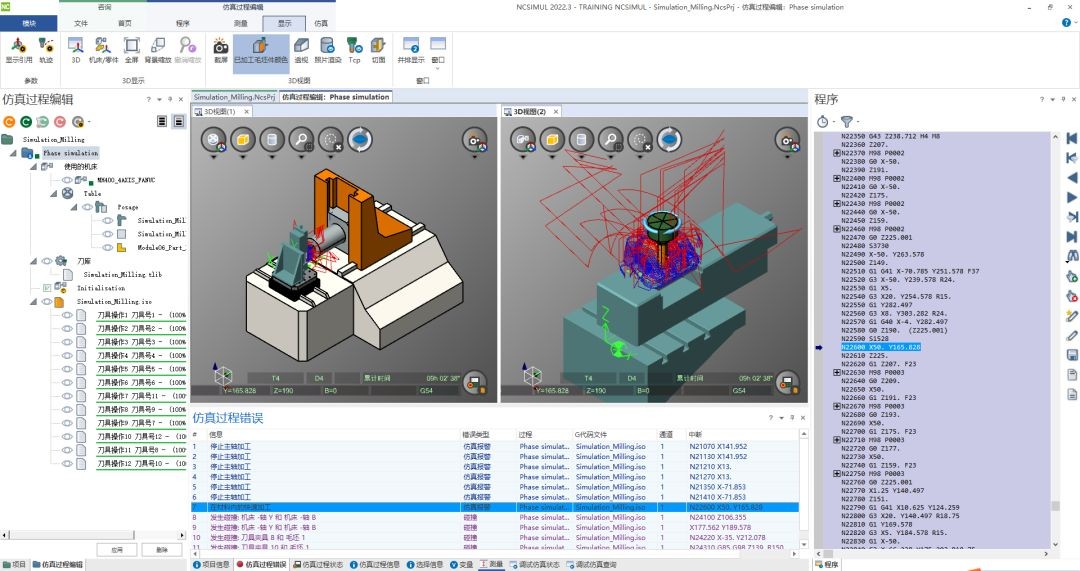

对于一个复杂零件来说,其刀路如果都显示出来,就会有些杂乱,就错误判定来说存在一定的干扰,无法快速准确地找到问题所在。

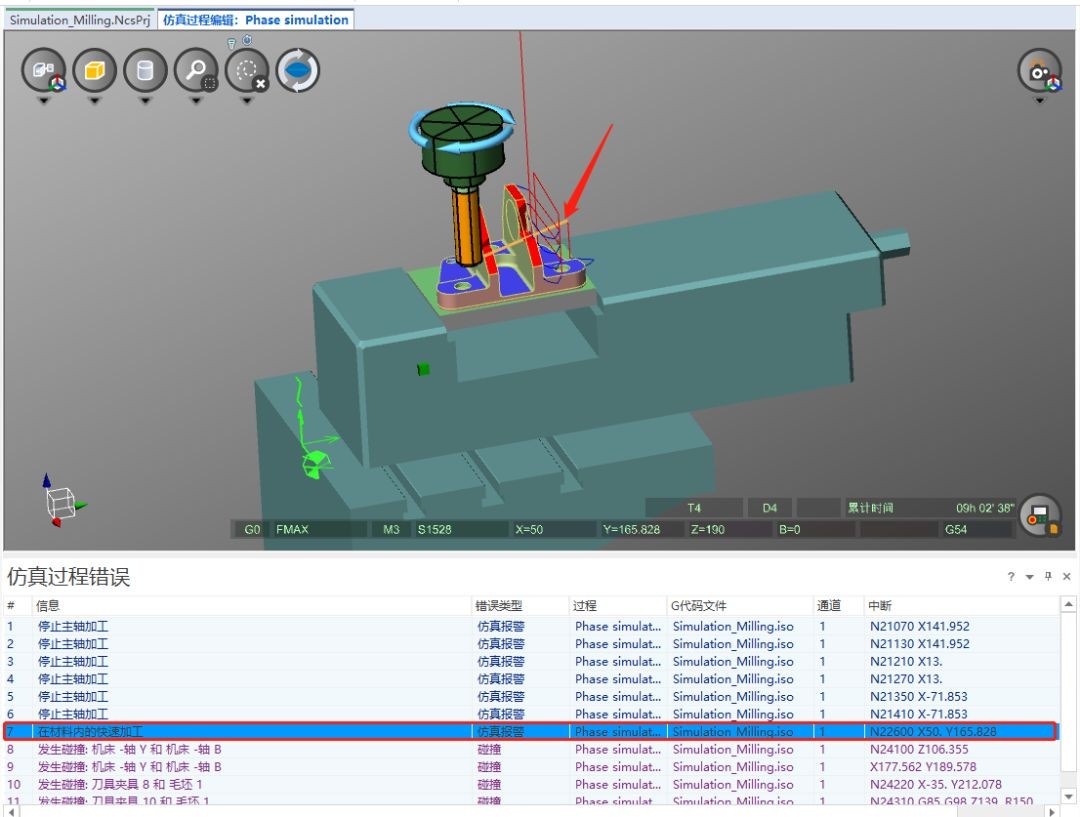

NCSIMUL提供了灵活的刀路显示方式,如:刀路全部显示、刀路全部隐藏、只显示当前刀具的刀路、只显示当前刀具走过的刀路,可以根据需要选择合适的刀路显示方式,就这个案例而言,我们通过只显示当前刀具走过的刀路就能让我们方便快捷地发现并分析出问题所在。


接下来可以从视频中更直观地体验NCSIMUL是如何实现上述功能。

/res/video/2023/07/ncsinmul.mp4

(海克斯康工业软件)
