雷尼绍QC20无线球杆仪| 仅需10分钟,即可完成全面机器评估和误差诊断

国际金属加工网 2023年06月01日


为什么需要定期

进行机器评估和误差诊断?

在现今制造业中,「机器健康」的重要性来自于少量多样的生产模式,而高端高精度制造往往涉及不少高成本的工件。因此,了解机器性能和定期诊断机器误差来源可有效减少停机时间,同时提升生产良率,并有助于计划和分配生产资源。采取「自我保健」方式,将被动维修/意外变成主动预防性检查,才能成功掌握机器健康的主动权。

01

即使拥有最先进的机器和优秀的操作员,机器误差问题假设未解决,生产良率必然受到影响。同时,机件故障频生,长远必然大大影响生产力,变相增加额外开支成本。

02

“自我保健“方式,将被动维修/意外变成主动预防性检查,才能掌握机器健康的主动权

03

采用独特数学分析方法,可诊断出大小问题,早发现早预防应计划更具目的性的诊断,经检查可预早发现问题征兆。

新升级版的QC20无线球杆仪优势


为了让用户在加工前确定机床的实际性能状况,雷尼绍推出了新升级版的QC20无线球杆仪,让用户对机床性能进行基准诊断与追踪,并快速诊断出机床潜在问题和相关误差源。

  • 蓝牙 (Bluetooth) 无线技术不仅省去了处理线缆的问题,而且可在防护门关闭的状态下操作,降低了系统损坏的可能性。

  • 硬件和软件允许执行“部分圆弧”(220°) 测试。这样可提高测试的灵活性:

①Z轴测试更加方便(无需定制夹具)

②降低了对轴行程的要求(加工中心的Z轴行程和车床的X轴行程通常较短)

③仅需一次中心设定就能测试3个平面,对其中2个平面进行“部分圆弧”测试,然后显示“空间分析”结果

  • 数据读取速度更快,可提高对小测试圆和高进给率的分析能力。

  • 优化的Ballbar 20软件,扩大了测试范围,可生成信息详实的分析报告,有助于诊断机床问题。

如何快速、简单且有效验证机床性能?

QC20无线球杆仪工作流程,测试仅需通过4个步骤约10分钟即可完成!

步骤(1) 安装

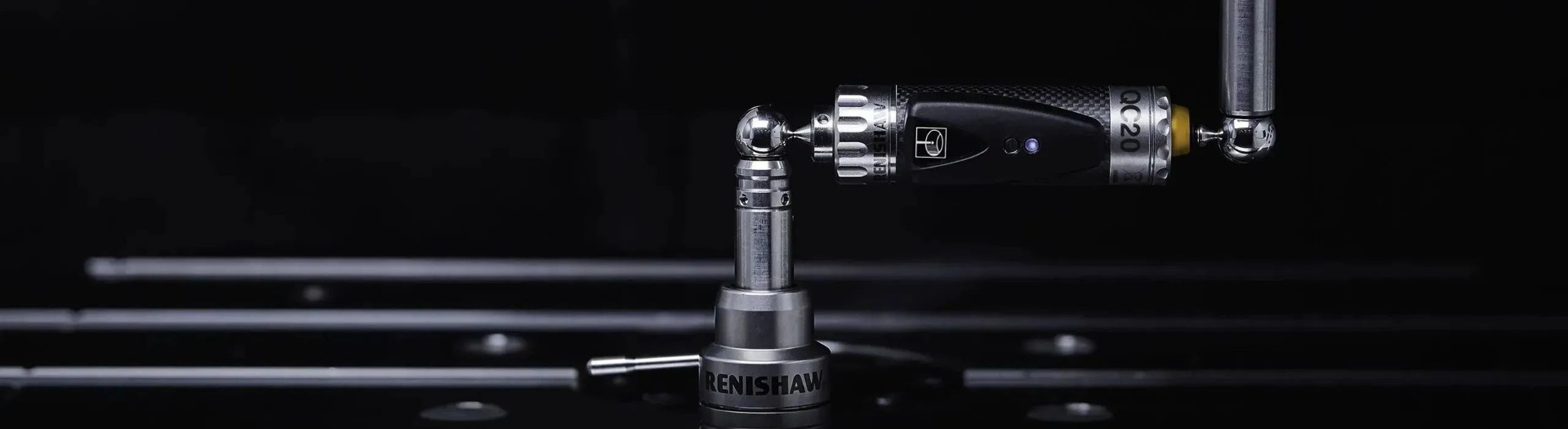

QC20球杆仪可快捷方便地安装在两个可重复的磁性接头之间。

步骤(2) 采集

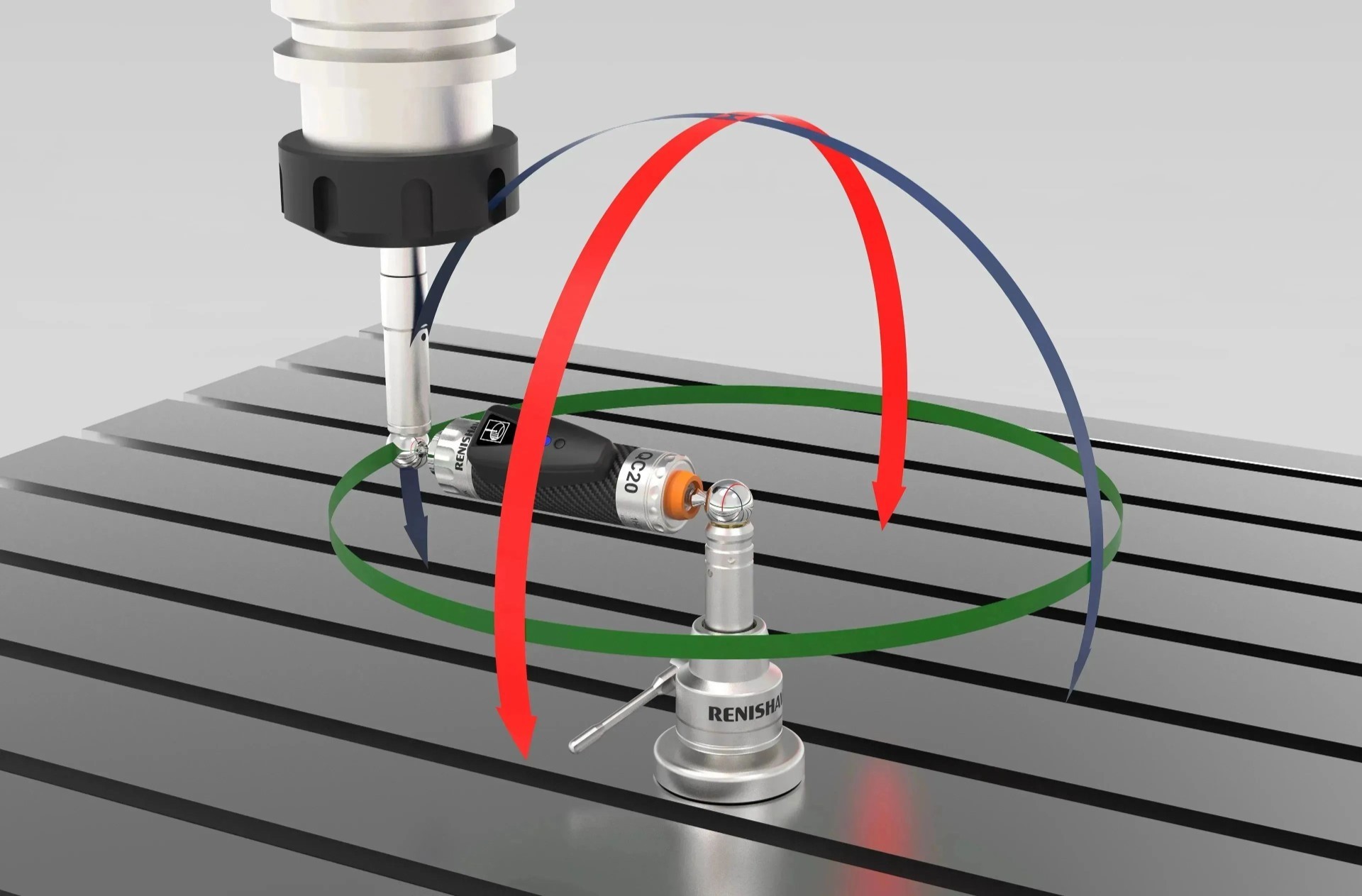

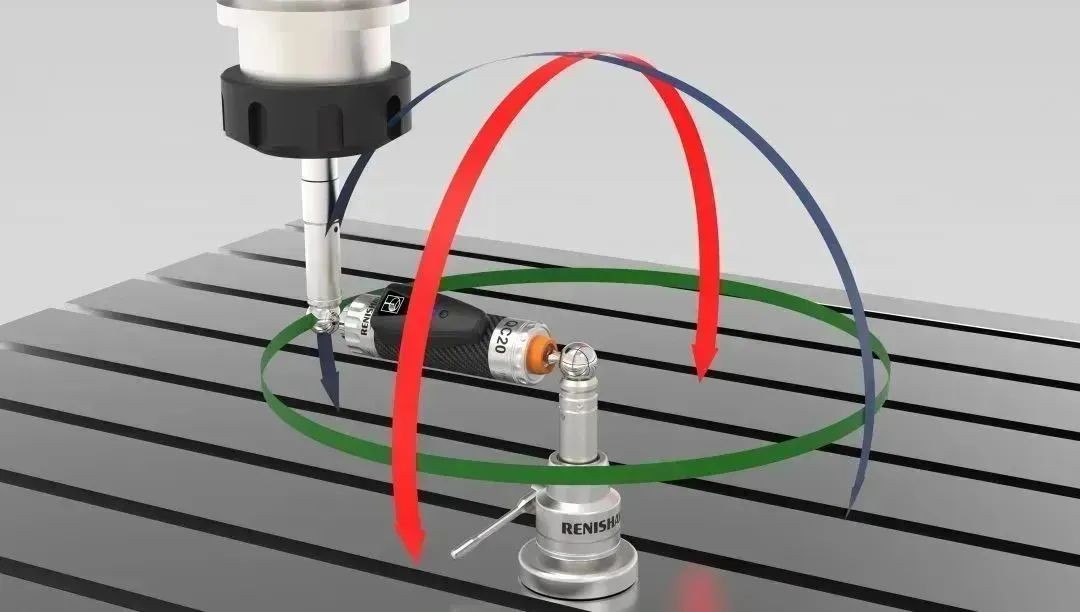

机器在测试平面(XY, YZ, ZX)的任一平面画出两个连续的圆弧(正时针和逆时针),并且在测试过程中,十分精确地测量机器运行的测试圆半径的任何变化。

步骤(3) 分析


雷尼绍QC20球杆仪软件对测得的数据进行分析,根据各种国际标准呈现结果(例如GB 17421-4、ISO 230-4、ASME B5.54)。

步骤(4) 诊断


诊断报告提供机器性能(圆度)的全面评估,还提供多达 15 项特定机床位置误差的自动诊断。在误差值旁边,根据每项误差对机器整体性能的影响程度进行排序。

QC20球杆仪系列培训课程

想进一步了解球杆仪的具体操作? 体验它如何快速为机床精度进行体检吗?扫描二维码报名参与培训。


扫码报名课程

(雷尼绍Renishaw)
