奥林巴斯工业显微镜助力光伏客户降本增效

国际金属加工网 2022年11月07日

随着全球变暖的加剧,近几十年来的气温正在逐渐上升。据气象部门预测,今年可能是未来十几年中最“凉爽”的夏天。和频发的极端天气一起发生的,还有物种减少、海平面上升等一系列由于温室效应引发的问题。因此,减少温室气体排放,寻找替代的清洁能源是人类共同面对的挑战,同时这让我们对新能源行业的未来发展充满信心。

“降本增效”,

节约能源的永恒主题

晶硅太阳能电池是利用半导体的光生伏特效应,将太阳能转化为电能的器件。光电转换效率是评价太阳能电池的重要指标,在硅片表面获得陷光结构,实现更高效的光学管理,增加光捕获效率, 是提升光电转换效率的直接途径。

常见的陷光策略包含: 电池表面涂覆减反射层,减少反射损失;增加电池内部光程;减少透射损失等。在晶硅表面通过物理刻蚀和化学刻蚀,形成金字塔形状的绒面,是最常见且效果显著的陷光策略之一。因此,对绒面金字塔的进行观察,测量和计数,可以评估刻蚀工艺对表面结构和光电转换效率的影响,以进行工艺优化和质量管理。

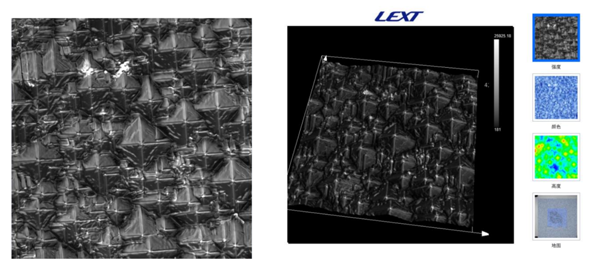

显微镜下绒面金字塔强度图像

奥林巴斯OLS5100激光共聚焦显微镜,采用405nm激光光源,最大放大倍率17200倍,最小分辨率达120nm。同时z轴配置0.78nm光栅尺,可以分辨低达6nm的微小起伏, 使用户在制绒工艺优化和质量评估中,可通过3D显微图像,直观的观察并测量每一个金字塔陷光结构的宽度,高度,体积,表面积,表面积比等一系列重要参数。


奥林巴斯OLS5100激光共聚焦显微镜

软硬件搭配,

好马配好鞍

此外,Evident推出制绒工艺专用分析软件,将高精度的3D数据,进行更加系统全面的分析,自动获取绒面上每个金字塔的体积,比表面积等信息,并计算单位面积金字塔数量和不同尺寸金字塔的比例。

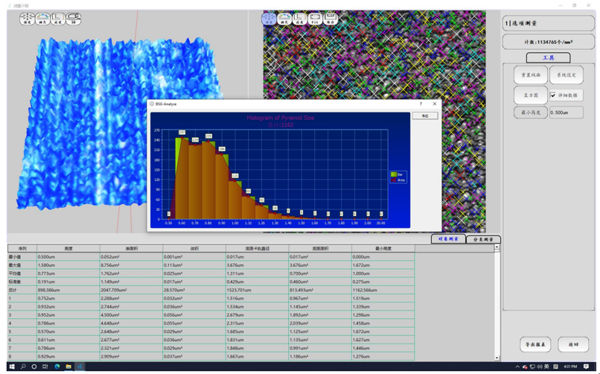

使用软件进行金字塔计数及尺寸分布分析


除了绒面的观察和分析外,在晶硅表面观察分析、电极栅线测量、激光光刻观察、常规检查、失效分析等过程中,工业显微镜都有关键应用。

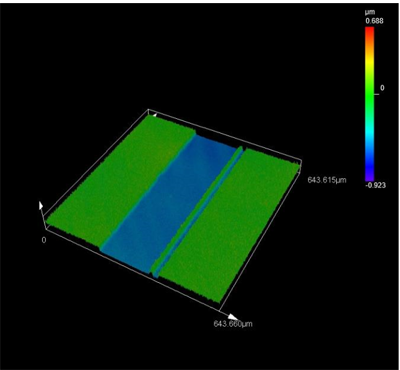

激光光刻分

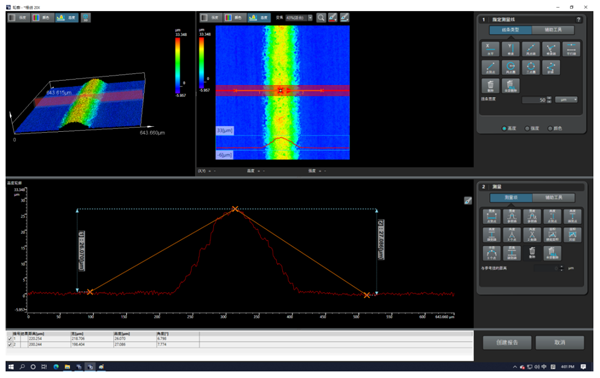

栅线测量

得益于激光共聚焦显微镜及其软件简单快速的观察方式、高准确性和重复性的测量分析结果,OLS5100在光伏企业的研发、生产、质量检查等多部门发挥作用,并获得客户的一致好评。在未来,Evident将跟随行业和工艺趋势,推出更加丰富灵活的解决方案,助力光伏行业降本增效,早日实现碳达峰、碳中和。

(EVIDENT工业解决方案)
