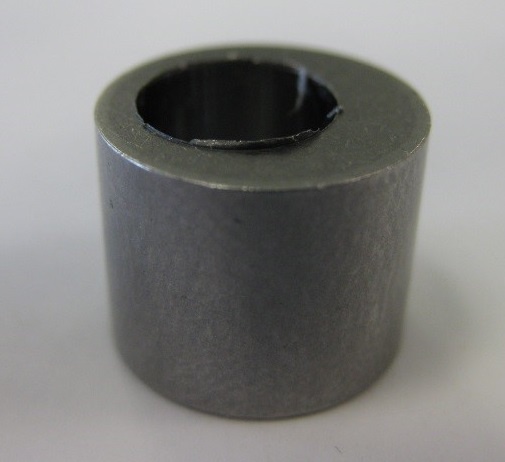

加工行业-驱动套

客户的产量为3000万/年

客户一直在寻找在车床上使用为主孔倒角的刀具方案。

应用详情

主孔直径： Ø7.8 mm

最大倒角直径： Ø8.7 mm x 60º

材料：CF53V, 类似于C40

Proposed Solution

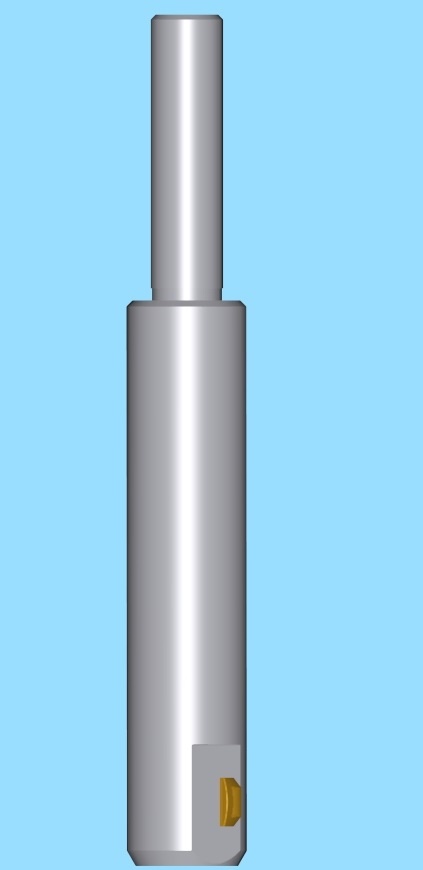

The solution from HEULE is the simple and efficient SNAP Chamfering tool. Without the need for turning the workpiece nor stopping the spindle it frees the bore edges from burrs and provides them with a chamfer. SNAP is distinguished by an incredibly simple and fast blade change done by hand and without any tools.

To chamfer the front and the back of the bore in one operation a standard SNAP5/Ø7.5 tool with a working length of 41.5 mm is in use. However, a the blade geometry has been customized in order to minimize the secondary burrs.

Machining parameters:
Working speed 1500 rpm, Cutting speed vc 40 m/min.
Working feed 0.1 mm/rev.

译：

解决方案

HEULE的解决方案是简单高效的SNAP倒角工具。无需车削工件，也无需停止主轴，它可以使孔边缘无毛刺，并为其提供倒角。SNAP的特点是，不用任何工具，只需手动更换刀片即可实现难以置信的简单和快速。

为了在一次操作中对孔的正面和背面进行倒角，使用了工作长度为41.5 mm的标准SNAP5/Ø7.5工具。然而，为了尽量减少二次毛刺，已经定制了叶片几何形状。

加工参数：

工作速度1500 rpm，切割速度vc 40 m/min。

工作进给0.1 mm/rev。

Customer Benefits

The automatisation of the process together with reaching the required chamfer size were the main benefits.

客户利益

工艺自动化以及达到所需的倒角尺寸是主要优点。

Customer Satisfacion

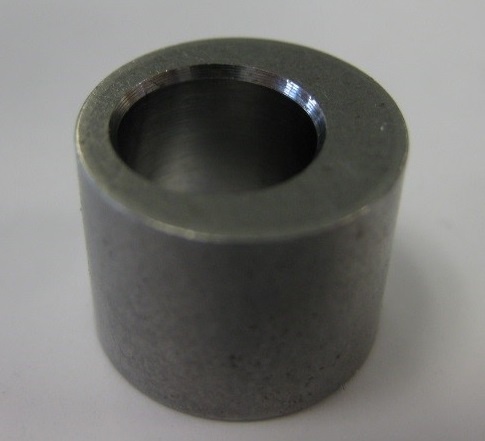

The customer is fully satisfied by the resulting chamfer and the cycle time. His expectations were fulfilled. The resulting small secondary burr is within the tolerance range.

客户满意度

客户对产生的倒角和循环时间完全满意。他的期望实现了。由此产生的小二次毛刺在公差范围内。

详情

官网链接

（好优利精密刀具）
