如何选用中图仪器PO系列机床测头?

国际金属加工网 2022年09月28日

机床测头是一种可安装在大多数数控机床上,并在加工循环中自动对工件的尺寸及位置进行测量的装置,使用合适的测量程序,还可以根据测量结果实现自动刀路补偿,可以保证“第一件和第一百件尺寸一致”,是批量生产中不可缺少的重要质量控制手段。中图仪器机床测头目前有PO40、PO40L、PO40M、PO60、PL20这5款,它们之间有哪些异同,该如何选用?且听小编为您讲解。

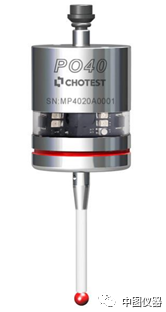

1.PO40机床测头PO40 是一款具有 3 维 5 向探测功能的红外触发机床测头,具有体积小、精度高、传输稳定、兼容性强等特点。广泛应用于 3 轴、5 轴加工中心,以及车铣复合加工中心。

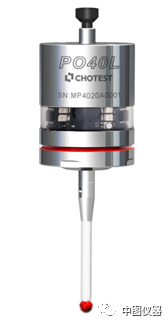

信号传输方式:360°红外传输。安装刀柄:BT30或BT40。2. PO40L机床测头PO40L 是一款具有 3 维 5 向探测功能的红外触发机床测头,具有体积小、精度高、传输稳定、兼容性强等特点。与同系列测头相比:外层防护更严密、牢固,适合应用在数控车床或车铣复合机床。


信号传输方式:360°红外传输。

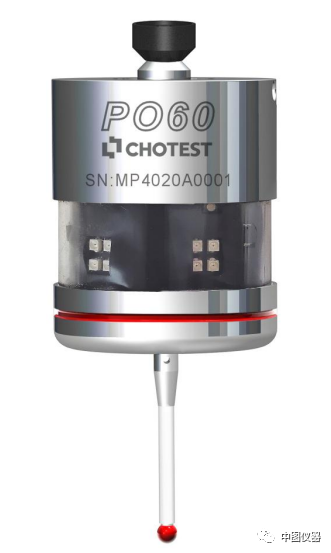

安装刀柄:φ12、φ16、φ20、φ25 车床刀柄或 BT30、BT40 可选。3.PO60机床测头PO60 是一款具有 3 维 5 向探测功能的红外触发机床测头,与同系列测头相比:信号传输距离更远,覆盖范围更大,电池使用时间也更长!广泛应用于龙门加工中心、卧式加工中心、大型车铣复合机床。

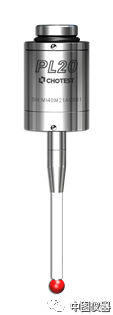

信号传输方式:360°红外传输。安装刀柄:BT40或 BT50 。4.PL20机床测头PL20 是一款具有 3 维 5 向探测功能的有线机床测头,同系列中体积最小,具有安装灵活、精度高、兼容性强等特点。广泛应用于小型雕铣机、数控磨床或自动化行业在线测量。


信号传输方式:有线传输。

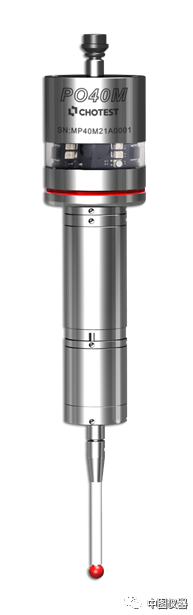

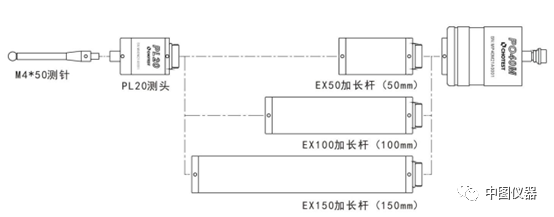

安装刀柄:雕铣机使用时安装在气缸伸缩装置。5.PO40M机床测头PO40M 是一款模块化测头,搭配 PL20 测头使用,中段可加装不同长度的加长杆-- EX50、EX100、EX150,提供了适用于不同机床的各种解决方案。广泛应用于大尺寸腔体类、箱体类零件测量,叶片测量,复杂曲面的模具测量。

使用示意图信号传输方式:360°红外传输。
安装刀柄:BT30或BT40。了解PO系列机床测头更多知识,欢迎您给我们留言或拨打400-852-8988客服热线,我们会第一时间为您解答。

(中图仪器)
