直击现场 | 4.5米长焊接件FreeScan UE 20分钟完成高精度三维扫描!

国际金属加工网 2022年06月10日

FreeScan UE系列激光手持三维扫描仪控制软件升级后,扫描速度得到大幅提升。本期,小编就和我们的技术工程师来到了客户现场,体验我们FreeScan UE扫描的速度以及流畅性,并感受高精度三维扫描为客户带来的生产效率提高以及产品准确性把控方面的变化。

本次,FreeScan UE的工作任务:

三维扫描这个

焊接件☛

长:4.5m

宽:1.4m

高:1.7m

FreeScan UE的工作成绩:

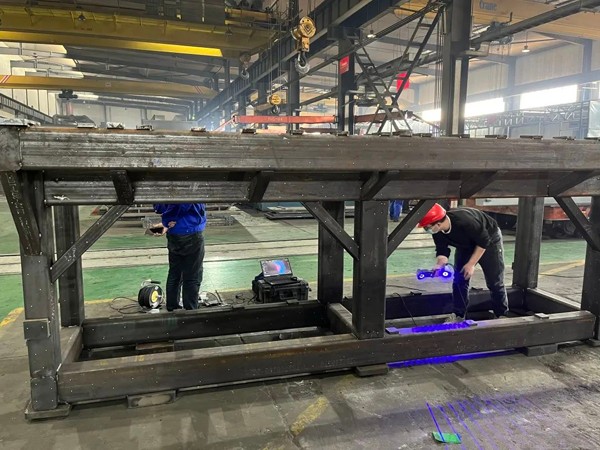

扫描时间20分钟

整体扫描快速、高效,如同神笔马良的毛笔,一刷成型。

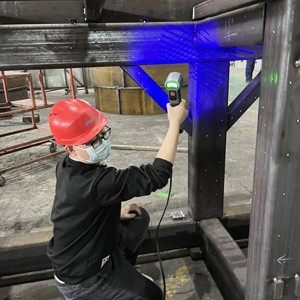

扫描过程截取(正常速度播放)

现在,让我们回顾下完整的案例应用过程。

#1

传统检测困难点

该焊接件为某一机械设备的支架,由人工焊接型材而成。因工件比较大,人工焊接具有随机性,误差较大。在生产过程中,为了提升产品的合格率,工件先由人工点焊,检测合格后全焊。生产的大致流程为:点焊-检测-调整工件-全焊-再次检测。

两次检测,特别是在点焊之后的检测至关重要,但是也存在困难:

1)检测效率低下,在这种大型焊接件的传统测量中,需要多人的协同配合;且检测内容需要一项项分开测量,耗时耗力。

2)无法控制全局形变,因为是一个立体工件,传统的人工测量,只能检测单边的尺寸,无法从全局上把握整体的形变情况。

FreeScan UE 可以快速获取整体三维数据,实现完整的立体框架尺寸控制,为后续的工件调整提供数据支撑。

#2

高精度三维检测

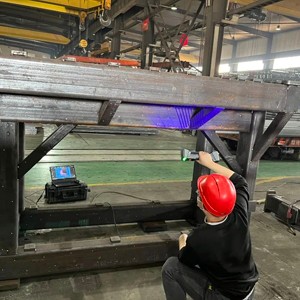

1)在贴点等预处理后,FreeScan UE开始扫描,数据获取过程20分钟

FreeScan UE小巧灵活,仅重750g,可获取工件任一角度的数据,保证数据完整性;同时FreeScan UE具有高精度且重复性精度稳定,保证数据的可靠性

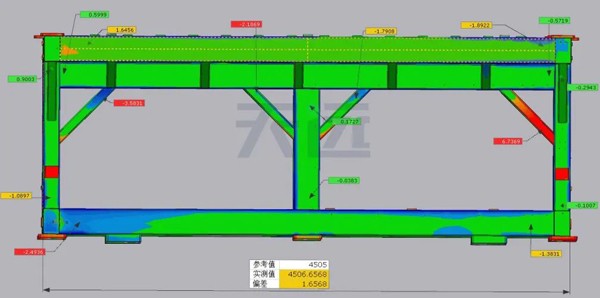

2)将数据导入至三维扫描检测软件,10多分钟即可得到检测结果。色谱图直观显示,具体哪个点位发生形变一目了然。且提供具体偏差数据,可轻松进行后续工件调整。

客户现场使用感受:

FreeScan UE的扫描速度真的很快,超过我的预期。有了这台三维扫描仪,我们焊接工作的精度和速度都有了很好的保障,对于我们而言,可以按期甚至提前交货给客户,同时交货附上三维检测报告,我们的客户在验收时也更加方便。

小编提示:在这种大型工件扫描过程中,如果对于精度要求更高,可采用FreeScan UE Pro来进行三维扫描,结合其新一代双目摄影测量,体积精度高达0.02mm+0.015mm/m,能够更好地控制这种大型工件的整体扫描精度。

往期推荐

解密 FreeScan UE Pro 新一代双目摄影测量

软件更新 | 抢先体验FreeScan UE Pro高速扫描!

一“扫”即成,行云流水——FreeScan UE新版软件发布!

(先临三维)
