PolyWorks | Inspector 实用技巧 | 为您的GD&T控制优化剩余自由度

国际金属加工网 2022年04月22日


olyWorks | InspectorTM 实用技巧

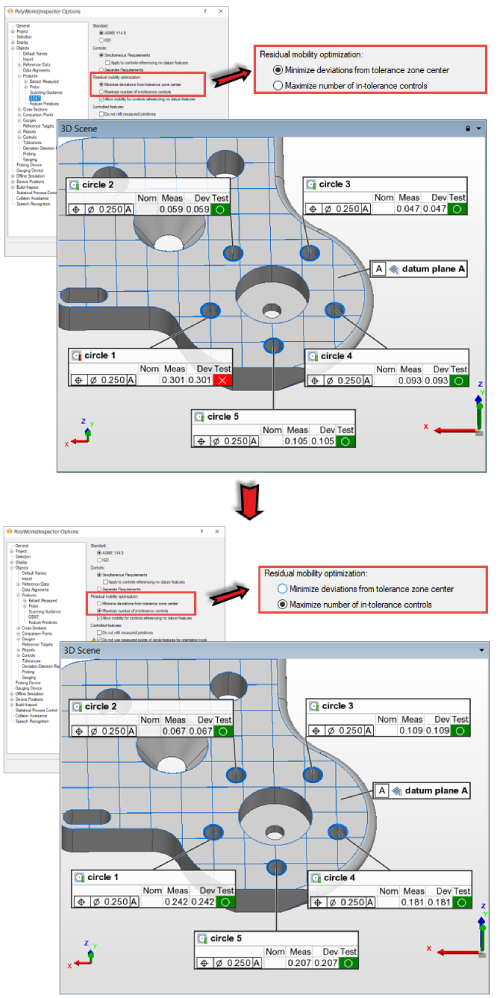

在没有完全约束的基准特征参考的情况下,GD&T控制将具有剩余自由度。在同时性要求下优化该自由度时,默认行为是为具有相同的基准参考框(DRF)的所有特征找到一个对齐,该对齐可很大限度地减小与公差带中心的偏差—这些特征形成了同时性设置。对于仅涉及圆位置度的检测,意味着将具有相同DRF的所有圆的测量组件对齐为一个组,以很大限度地减少测量中心点与其名义元素的总体偏差。该策略可能导致某些控制的失败。但是,您也可以选择大限度地增加在公差内的控制数量的对齐,以增加某些特征的偏差为代价,同时使这些偏差保持在公差内。这两个选项使您可以根据所选择的剩余自由度优化准则来进行检测。

要通过大限度地增加在公差内的控制的数量来优化剩余自由度:


步骤:

通过在顶部菜单中选择工具 > 选项,打开PolyWorks|Inspector选项对话框。

在选项对话框中,导航至对象 > 特征 > GD&T页面。

剩余自由度优化部分,选择巨大化公差内控制的个数选项。

单击确定,以保存更改并关闭对话框。将使用新的选项自动重新优化剩余自由度。
