手机的快速更新升级,是信息时代的常见现象,在这背后,也离不开强大的供应链体系。如今,曲面造型是手机设计中的重要元素。那么,中国强大的供应链体系是如何快速运转,高效提供符合设计要求的相关曲面配件,例如,面板玻璃?

本期,三维扫描仪小编就走进手机供应链厂商,探析其高效灵活供货背后的成功经验。

手机曲面面板玻璃生产中的-高精度3D数字化技术应用-

#1

应用背景

手机曲面面板玻璃生产工艺特征

曲面面板玻璃通过热压弯曲加工,加工后,整个弧面会有一定的变形,掌握弧面的变形状态与变形趋势是调整工艺参数、加快生产流程的关键

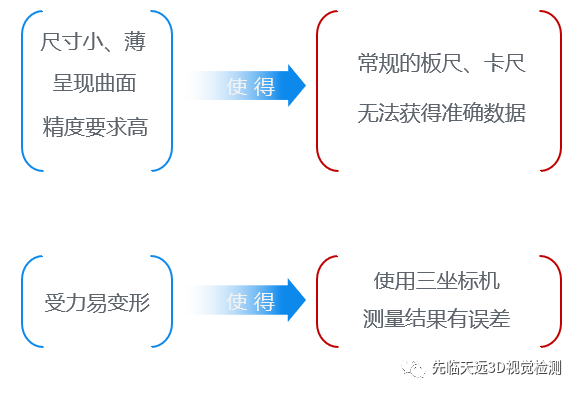

手机供应链厂商生产过程中的痛点


※终结果:进入“试产-测试-调整工艺参数-试产”的循环往复过程,生产进程缓慢。

手机供应链厂商的破局之法

如此,快速地进行整个弧面的测量,得到准确的形变数据,是生产厂商提升自身竞争力、加快供应链运转速度的重要因素。

针对这种曲面的高精度三维尺寸测量,采用三维扫描技术,以非接触式的方式可以达到高效、高质的应用效果。在此案例中,厂商采用了天远OKIO 5M Plus高精度蓝光三维检测系统,成功进行了手机曲面面板玻璃的快速且准确的三维检测。

#2

应用过程

三维扫描——1分钟获取完整三维数据

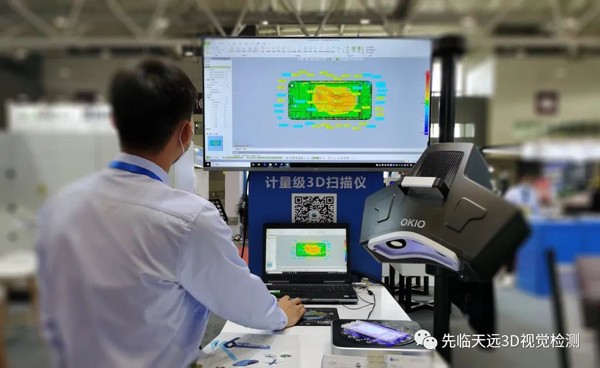

通过天远OKIO 5M Plus高精度蓝光三维检测系统获取面板玻璃的完整三维数据。


高精度:※高精度可达0.005mm,且重复精度稳定,获取准确三维数据;

高效:单幅扫描速度≤1.5秒,配合自动转台,1分钟内即可完成数据的获取;

高质:采用1080P光机和500万高分辨率工业相机,获取的数据质量完整、光滑;

便捷:可换镜头,根据扫描需求便捷切换扫描范围,同时配合自动转台,解放操作人员,省时省力

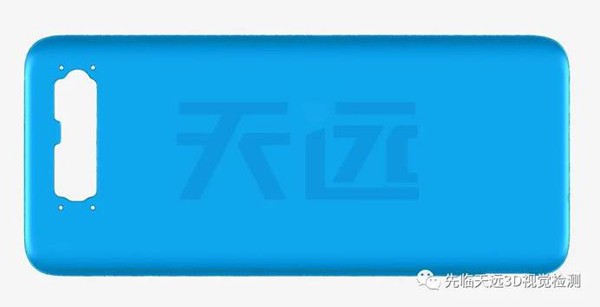

- 三维扫描数据 -

三维检测——1分钟自动输出检测报告

在完成首次路径编程后(首次路径编程约10分钟),将三维扫描数据导入检测软件,1分钟以内即可自动输出检测报告,生成色谱图直观显示变形位置、精准分析周边曲线曲率的变化等。

01.四边弧形曲率变化分析

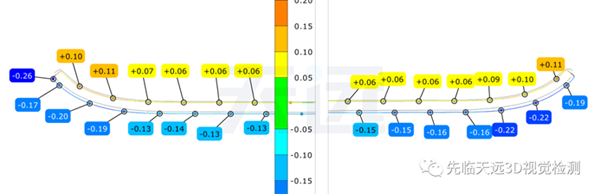

- 上下短边分析 -

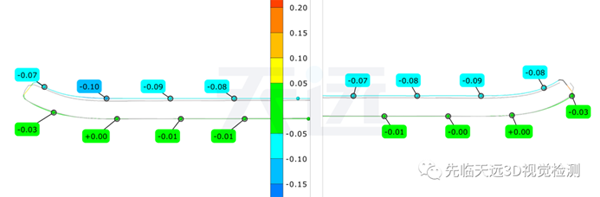

- 左右长边分析 -

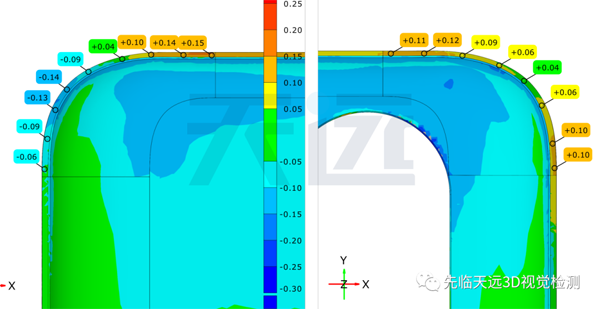

- R角分析1 -

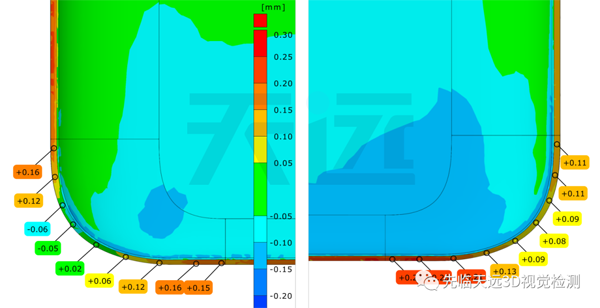

- R角分析2 -

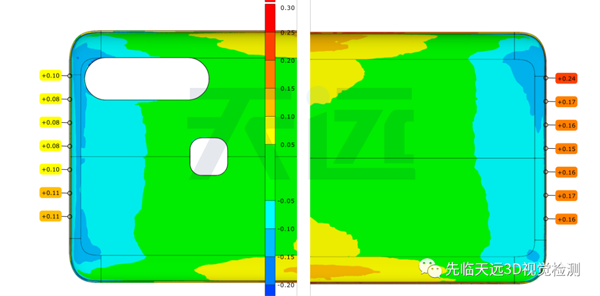

02.外观变形趋势分析

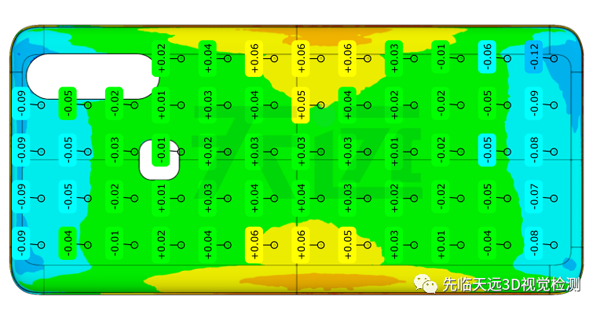

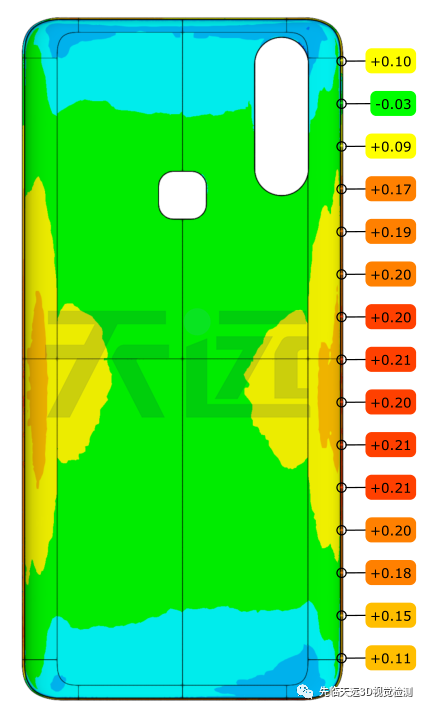

- 整体形变分析 -



- 截面分析 -

#3

应用结果

通过天远OKIO 5M Plus高精度蓝光三维检测系统,可以快速获取完整的三维数据,为工艺参数的调整提供明确的方向与数值,使得模具修改,高压调试,cnc机加工这几个重要环节能够顺利开展,减少各环节测试的时间与次数,加快整体生产进度,大大提高生产效率。

整个供应链体系,如同一个圈,环环相扣,一个环节的加速,可以推动整个体系的高效运转。通过高精度的三维扫描技术快速获取曲面玻璃形变数据,加快了上游供应链厂商的生产过程,从而助力手机等3C电子产品的快速更新迭代。
