工业级三维扫描仪,拍照式or手持式?看完这篇就懂怎么选!

国际金属加工网 2022年03月24日

#技术讲堂

{秀磊谈扫描 }

“资深工程师的干货分享

教您如何用好三维扫描技术

8-THE EIGHTH-工业级三维扫描仪如何选择

随着技术的不断更新迭代,市场上有众多不同类别、不同品牌、不同价位的产品,用户对于如何选择适合自己的三维扫描仪存在一些疑惑。本期,秀磊老师就来讲解一下如何选择工业级三维扫描仪,并详细分析固定拍照式和手持式三维扫描仪的特点及适用领域。

Part 1

工业级三维扫描仪选择维度

秀磊老师:我们一般建议用户,在选购工业级三维扫描仪产品的时候,围绕以下维度去综合评估:

01.硬件指标

○ 扫描精度以及精度稳定性(精度和重复精度)

○ 扫描精细度(细节)

○ 扫描速度

○ 使用体验(便携性、易用性)

Tips:这里,容易忽视的一点:重复精度,又称精密度(即多次测量同一样件,数据测量结果的一致性/稳定性),这需要厂商拥有多年的行业积淀、过硬的技术实力以及严谨的质量管理体系。



点击下面链接查看详情:

如何判断激光手持三维扫描仪的好坏,这个重要指标经常被忽略!》

 02.用户指标

○ 数据质量要求,实际扫描的精度、精细度要求

○ 使用场景需求,扫描对象大小、材质以及扫描时间

○ 预算

03.厂商指标

○ 用户口碑

○ 品牌与服务

○ 软件升级
在用户具体选择工业三维扫描仪时,主要是参照用户指标,接下来我们将围绕这个方面展开,详细介绍如何选择拍照式或手持式三维扫描仪。

Part 2

两种工业级三维扫描仪的特点

秀磊老师:工业级的三维扫描仪,拍照式和手持式这两种是主流类别。首先,我们要明确一点,这两种技术的差别在于技术原理和适用场景的不同,两者之间并不存在孰好孰坏,就如同手术刀和菜刀一样,都是刀,但是适用的场景不同。

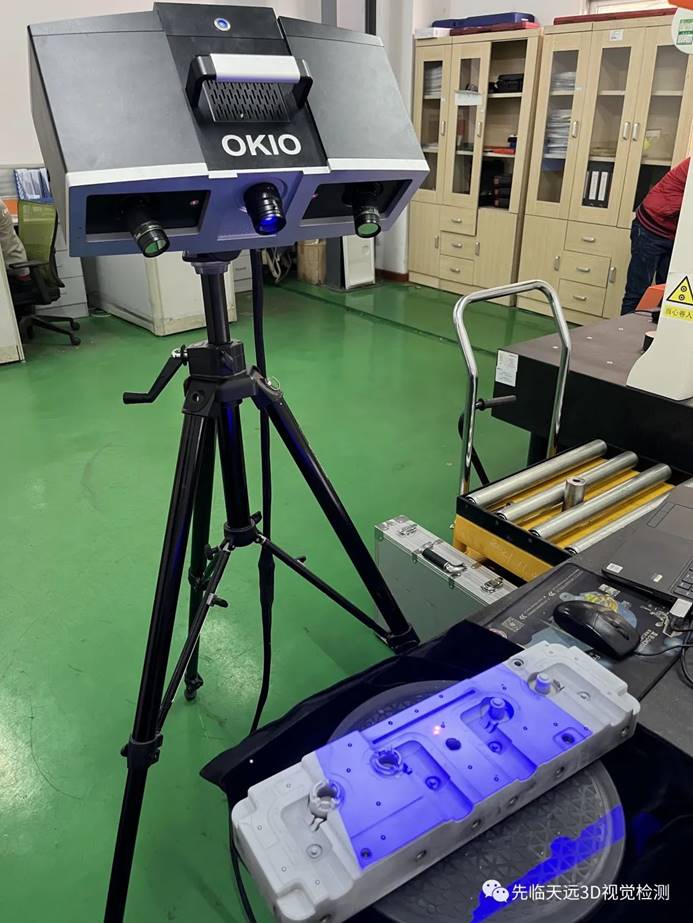

01.拍照式:精度与精细度具有优势

拍照式和手持式三维扫描仪的点云生成原理不同,前者单幅点云即可输出,后者为多帧数据拼接融合生成点云,使得在相同的成像条件下,拍照式三维扫描仪在精度和细节具有良好表现:

○ 计量级精度,天远OKIO系列精度水平※高可达0.005mm,重复精度稳定;

○ 细节的还原度很好。

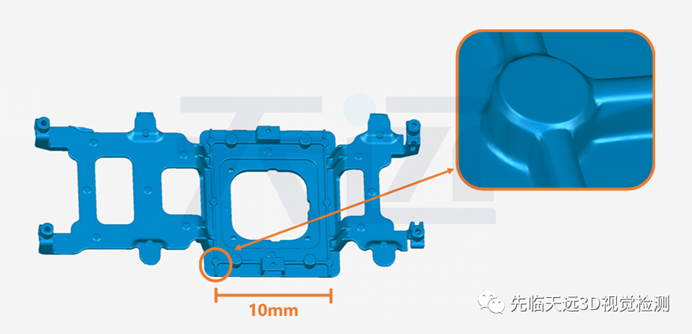

- OKIO系列三维扫描仪扫描细节展示 -

02.手持式:便携性和材质适应性具有优势

由于激光光源的特性,使得手持式三维扫描仪在便携性和材质适应性方面具有优势

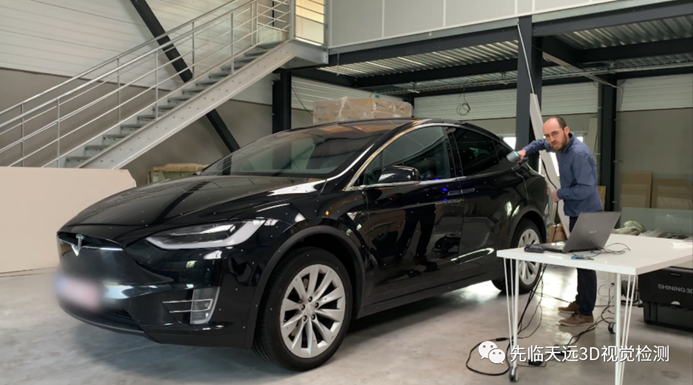

○ 扫描灵活、便捷、快速(天远FreeScan UE仅750g,轻巧易用),完整扫描一辆轿车,10分钟即可完成;

○ 适应材质广泛,针对一些黑色、反光样件,无需喷粉,直接扫描;

○ 高精密度(天远FreeScan UE 精度高达0.02mm,重复精度稳定)。

Part 3

两种工业级三维扫描仪选择要点

在实际挑选的时候,※需要关注的还是对于数据质量的要求和使用场景。

01.精度和细节高要求,推荐拍照式

小型精密零部件,对于精度和细节要求高

高水平生产线,精度要求在0.005-0.015mm

02.便携性、材质适应性高要求,推荐手持式

扫描样件无法拆卸、移动

扫描样件黑色、高反光,且不适喷粉



03.一般选型参考

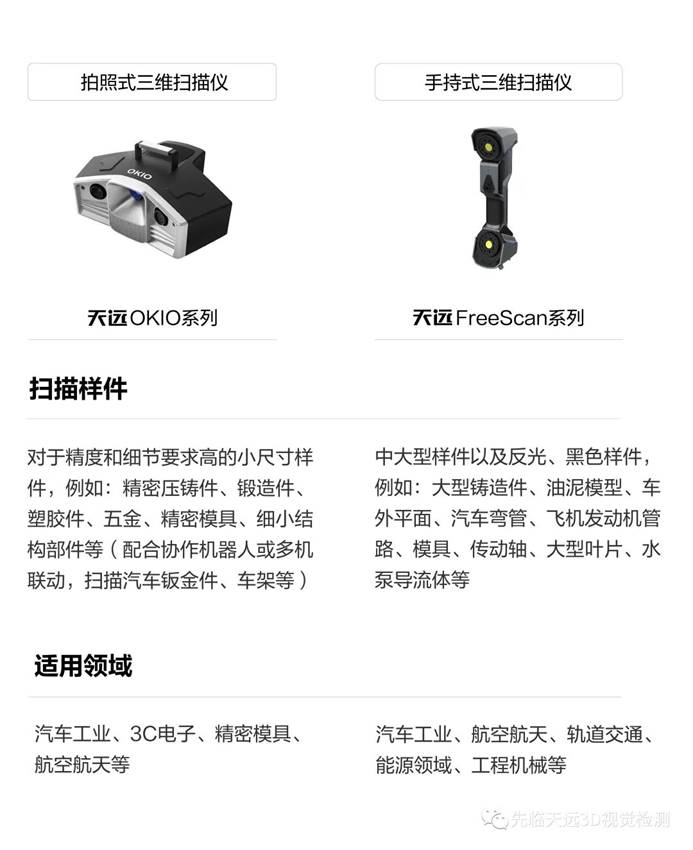

秀磊老师:一般情况下,我们的选型原则是:

○ 对精度和精细度有明确高要求,选用拍照式三维扫描仪(针对黑色和高反光零件的精密测量,可以在零件表面喷粉后,进行扫描)

○ 对于使用便携性和材质适应性有明确要求,选用手持式三维扫描仪;

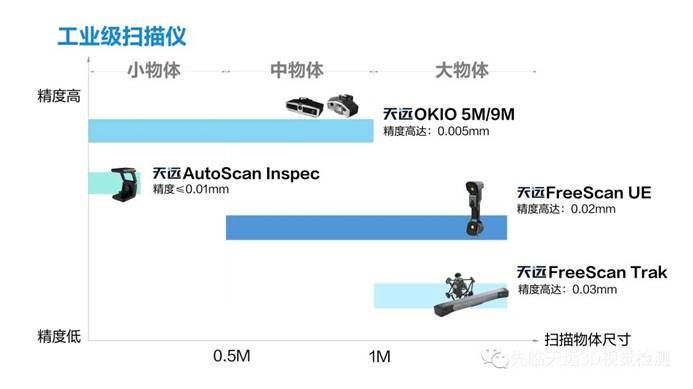

除却这两个明确的要求,那么我们推荐的选型范围如下:



04.选型认知误区

一直以来,大家对于拍照式和手持式三维扫描仪的认知有一个误区,即大家误认为拍照式三维扫描仪扫描不够灵活、较慢,其实不然。在一些扫描场景中,比如产品方便移动的,或者是结构轮廓复杂的,甚至要求CPK批量检测的,拍照式三维扫描仪具有迅速、高效、高精度、高重复性的优势。

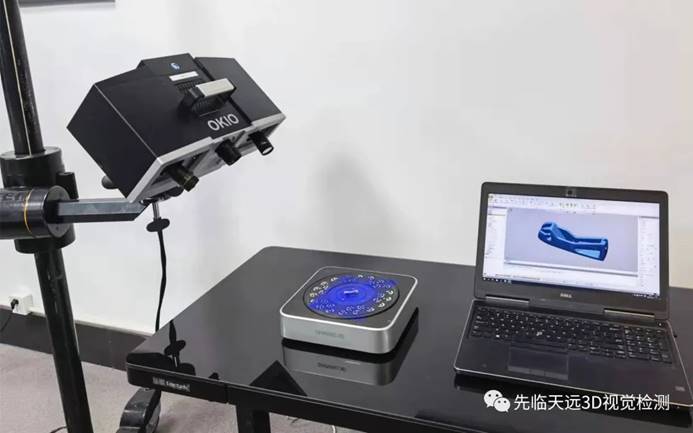

比如扫描一个直径8厘米左右的管道泵铝叶轮,配合自动转台,一分钟以内即可获得三维数据;

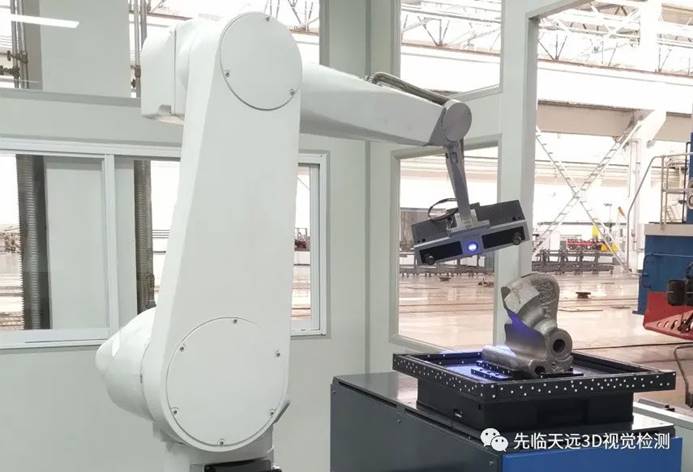

再比如配合协作机器人或多机联动,批量化检测、自动输出报告,更是具有惊人的效率。

现在,国际上先进的生产线,例如特斯拉电动汽车以及F35战斗机,其对于精度、细节均有高要求,采用拍照式三维扫描仪来进行全尺寸的三维检测,使用效率也是有目共睹。

- 特斯拉产线三维尺寸检测 -

- F35产线三维尺寸检测 -

(图片素材分别源于:“保罗车闻”好看视频和“原创学习”公众号)

Part 4

两种工业级三维扫描仪应用案例

01.拍照式三维扫描仪

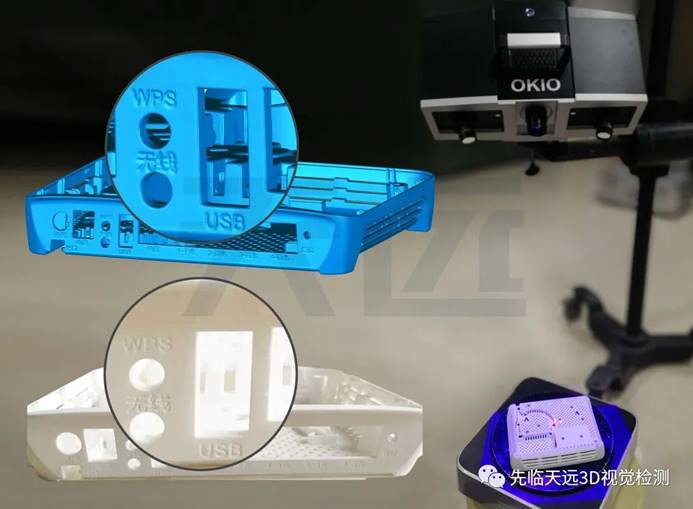

示例一:扫描光猫下壳

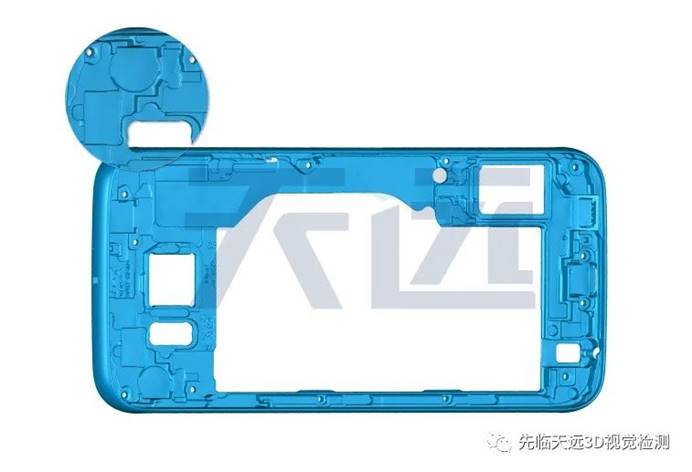

示例二:扫描手机组成部件

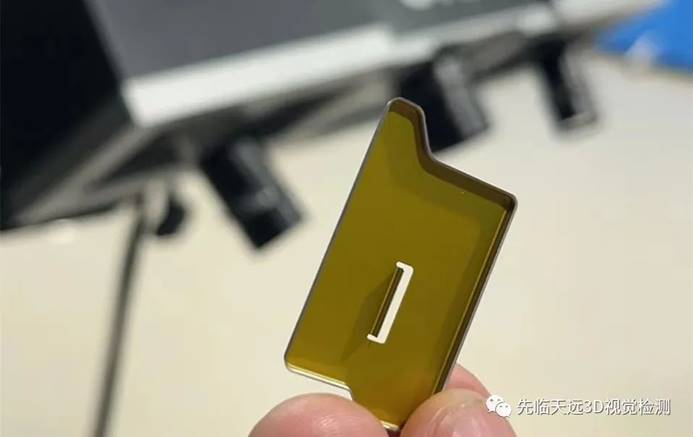

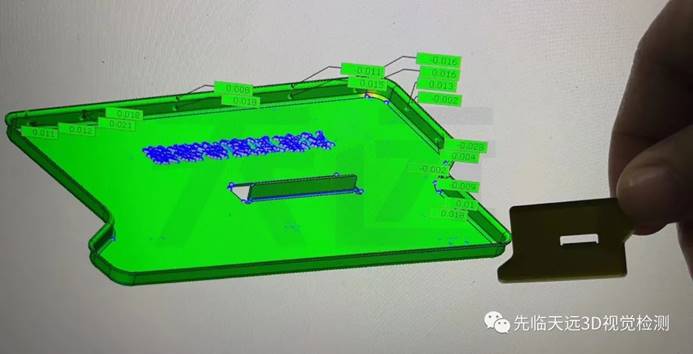

示例三:※薄处仅0.16mm的薄壁件

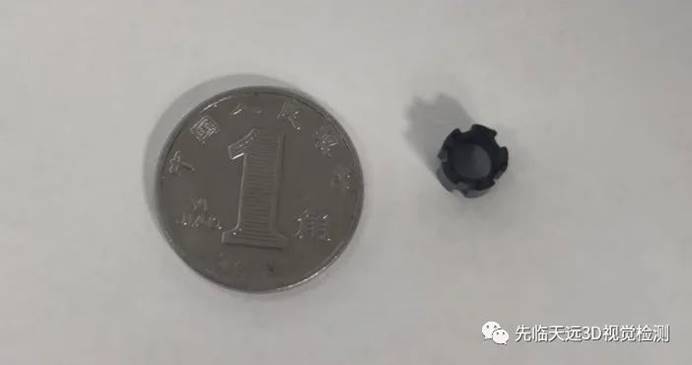

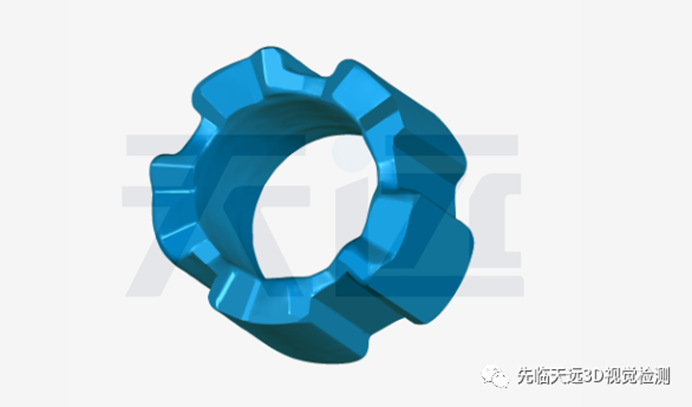

示例四:直径6mm精密零件

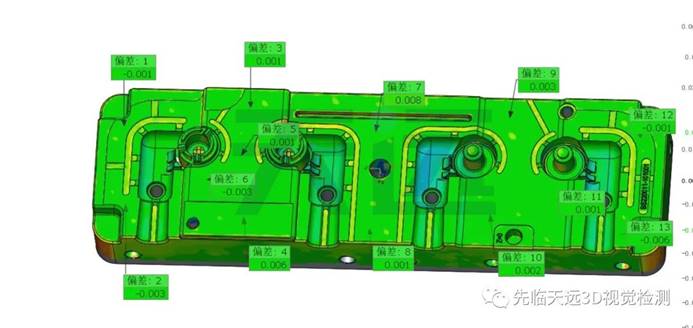

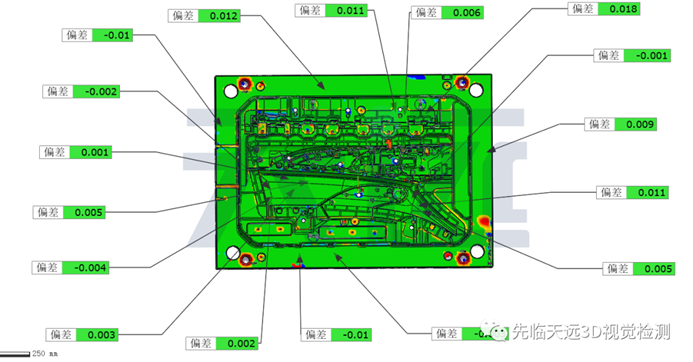

示例五:塑胶模具,精度要求0.03mm以内



02.手持式三维扫描仪

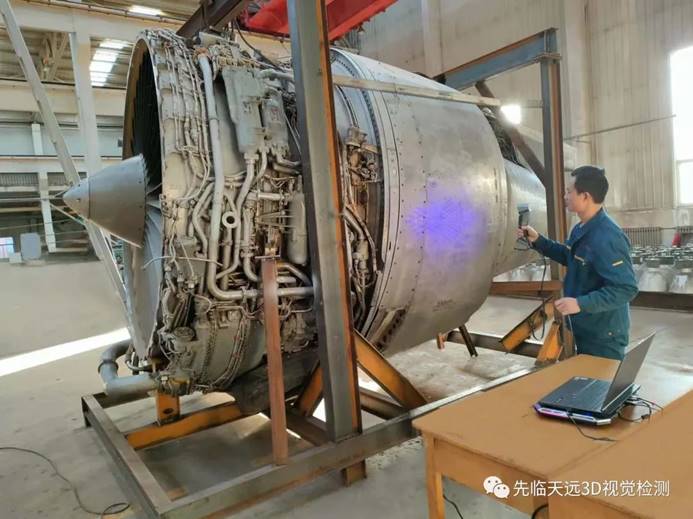

示例一:扫描飞机发动机管路

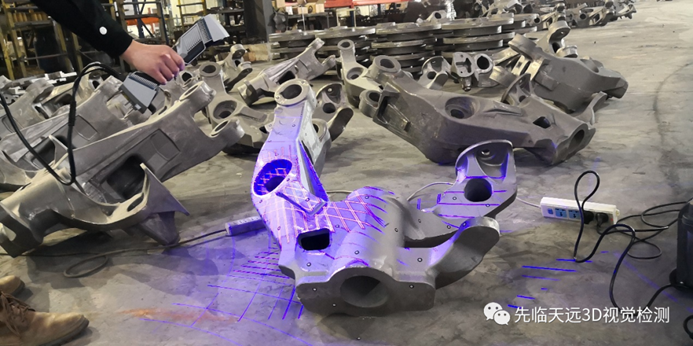

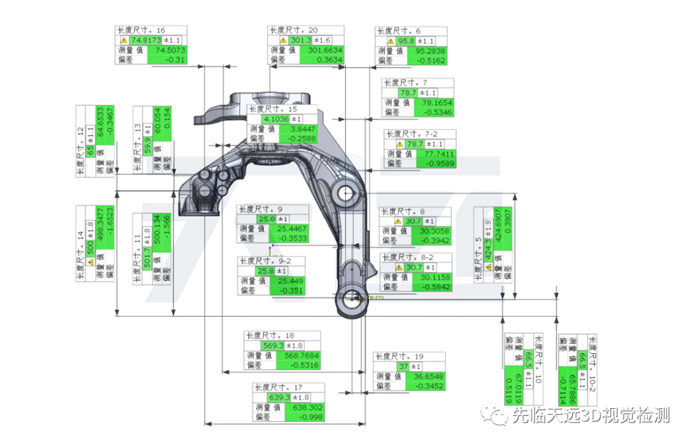

示例二:扫描机械铸造零部件



示例三:扫描高反光模具



小 结

秀磊老师:通过此番讲解,相信大家对于“如何进行拍照式和手持式三维扫描仪的选择”有一个基本的认知:

○ 对于中小尺寸的精密零部件,选用拍照式三维扫描仪;

○ 对于中大型零件,且同一设备需在多场景内使用,选用手持式三维扫描仪;

 同时,越来越多对于尺寸检测具有高要求的用户,均会配备拍照式和手持式三维扫描仪,以满足设计和生产环节中不同的三维检测要求,提升效率,并增强产品品质。

若是大家在实际选择中,仍有疑虑,可联系天远技术服务团队,进行扫描演示。天远深耕高精度3D视觉检测领域多年,拥有丰富的行业经验,可以根据您的需求,提供※合适的技术解决方案

讲师介绍

李秀磊

先临三维工业级扫描仪应用专家

先临三维工业级扫描仪应用工程师,深耕3D数字化领域多年,在三维数字化及工业检测领域拥有丰富行业经验。

(先临三维)
