CCMT2022展会看点三 —— 软件技术丰富和完善机床功能

国际金属加工网 2022年03月03日

三、软件技术丰富和完善机床功能

提高数控机床的性能,硬件一直是行业研究的焦点。随着数字技术的发展,以及用户加工需求日益复杂,软件技术成为丰富和完善数控机床功能的关键。包括CAD/CAM软件、控制软件、仿真软件、检测软件、补偿软件、管理软件等对于数控机床性能的发挥,功能的完善影响很大。软件展品也成为用户和行业关注的焦点之一,包括随机配置的软件。

北京新吉泰软件有限公司展出数控加工仿真软件VERICUT 9.2、车铣复合编程软件GibbsCAM2022、五轴编程软件Cimatron 16。其中,VERICUT包含多个模块,可以仿真数控车床、铣床加工中心、车铣复合、多轴机床、线切割、放电加工等多种加工设备的数控加工过程,还可以进行NC程序优化、缩短加工时间、延长刀具寿命、改进表面质量,检查过切、欠切,防止机床碰撞、超行程等错误。为数控加工制造提供完善的解决方案。

欧特克软件(中国)有限公司(Autodesk)将通过两个样件,来演示AutodeskPowerShape的实体造型和独特的包裹功能、PowerMill软件的五轴编程功能,还将演示Autodesk Netfabb 3D打印软件应用拓扑优化与晶格优化相结合方式实现轻量化设计。

欧特克新推出的PowerMill 2022自动编程软件,新增了多项功能。如NC 程序和刀具路径的后台检查功能,以节省加工时间;增强的投影精加工功能,可简化平面、直线和点投影精加工刀具路径的创建;等高倒扣面加工功能,通过使用具有改进的碰撞回避功能的等高精加工,简化对包含倒扣面的零件的加工;可用于四轴和旋转刀具路径的自动碰撞回避功能,提高安全性;改进刀具路径限制,提高加工品质等。

美国CNC Software的Mastercam 2022,新增了“使用溢出UV创建和控制流线”、“3D高速等高刀路增强”、“自动选择加工、空切范围和避让范围”、“使用车铣复合中心架”等功能,简化复杂曲面建模、优化等高刀路切削顺序、丰富软件加工策略、优化NC程序,编程简单快捷,提高加工效率和安全性。

OPENMIND软件技术公司的HyperMill CAM软件,完全整合在hyperCAD和SolidWorks中,避免了从CAD到CAM的数据文件转换和传递,包含了两轴半、三轴 和五轴轴铣削以及车铣,以及高速切削(HSC)、高性能切削(HPC)等加工操作的模块。其※具特色的五轴联动加工策略,可实现外形复杂工件的连续加工,通过固定曲面、曲线的操作,使编程更容易,降低刀具破损风险,减少刀具振动。新版本的HyperMill 2022.1,增加了五轴径向加工、五轴弯管精加工、增材制造、车床正副主轴零件对接等多项功能。


博力加软件(上海)有限公司展出的PolyWorks|Inspector™ 3D尺寸分析和质量控制软件,具有参数数据处理能力、认证的数学算法以及综合的视觉、听觉反馈功能,控制工具或零件尺寸,判断和避免制造及装配问题。通过实时测量指导装配,并经由使用便携式测量设备和三坐标测量机监督装配产品的质量。

同时展出的PolyWorks|DataLoop™数字化管理解决方案,可在整个企业内共享3D测量数据和结果,进一步帮助企业进行数字化转型。

INDEX公司VirtualLine虚拟机床软件解决方案,基于西门子软件原有数据、Index控制系统和机床几何数据而开发,包含了Index机床全部功能,并进行精准的加工模拟,缩短换装时间、优化加工程序、避免碰撞风险,还可以用于教育和培训。

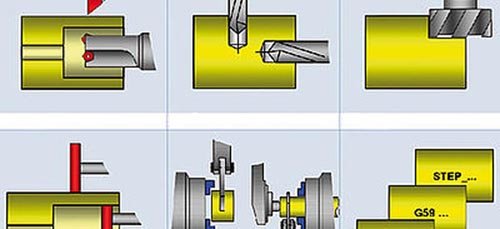

INDEX的编程辅助工具VirtualPro,通过大量功能强大的输入界面、可编程进程和几何功能,将编程变得异常简单,操作人员能够方便、快捷地获得所希望的工件程序。

此外,INDEX还有滚铣、锥齿轮加工、滚刀剥离和成形插削、断屑、雕刻、螺旋轮廓铣和摆线铣、流线铣等工艺技术软件包可供选配,丰富机床的功能

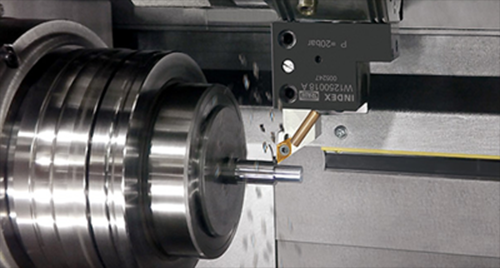

断屑

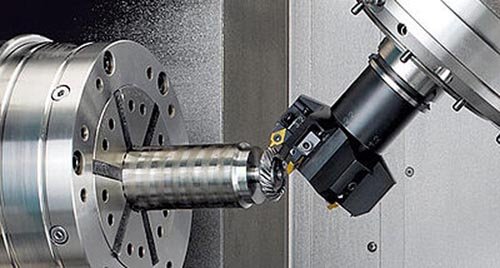

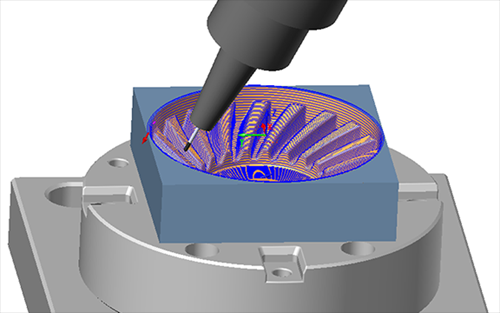

锥齿轮加工

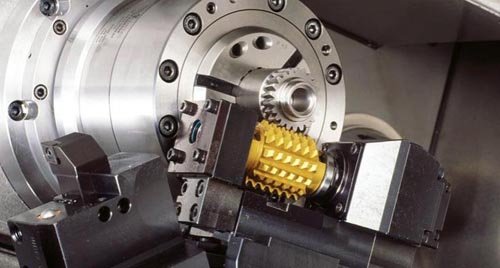

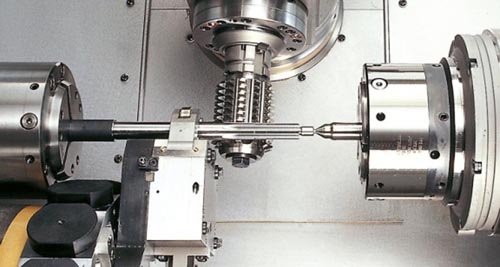

滚铣

插铣

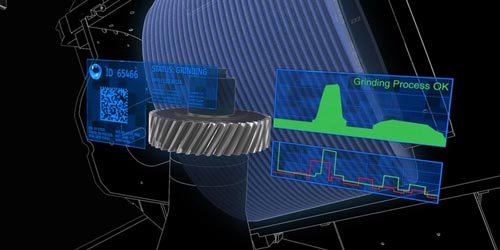

REISHAUER(莱斯豪尔)公司的Argus过程和组件监控系统,通过过程监控(APM)和组件监控(ACM)两个模块,对磨削和修整过程以及机床关键部件进行测量和监控,优化加工流程,自动识别并剔除不合格工件,及早发现机床的问题,根据诊断和计划相结合安排维修维护,减少意外停机。

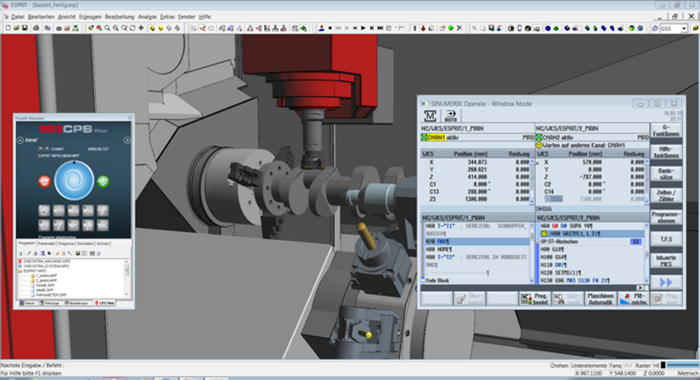

奥地利EMCO集团的CPS Pilot是安装在电脑里的EMCO虚拟机床,操作人员可以通过这个虚拟机床对加工程序进行规划、创建、模拟和修改,达到优化加工程序和培训操作人员的目的,而无需占用机床。

北京精雕的JDGR50精密高速五轴加工中心,搭载了其自主开发的专用五轴联动加工CAM软件Surmill,具有多种五轴编程策略,满足多场景五轴编程需要,支持多种格式文件,可以实现加工过程的数字化仿真,辅助优化工艺要素,提升工艺过程安全性。

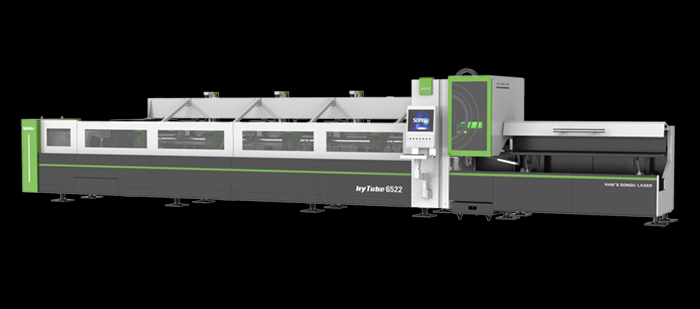

大族粤铭的全自动光纤激光切管机HyTube6522,配置 专业管材切割编程软件,可实现全时切割、高效切割,配有完整的切割工艺参数库,并且备有人性化的参数界面,根据管材类型实现“一键式设定”加工工艺。还可选配管材界面自动识别系统,实现多种管材混合上料,自动提示管材类型,自动调取工艺库,提示可供选择的加工程序。


秦川机床集团YK7336数控成形砂轮磨齿机,配置有自主开发的成形砂轮截形计算软件、误差分析和误差调整软件等一系列软件包。这些软件包涵盖了标准齿轮、齿形和齿向任意形状修形、齿顶和齿根过渡曲线的精准计算,并提供了多种参数输入形式。结合机床一些配置,可实现磨削工件自动对刀、磨削误差分析等功能。

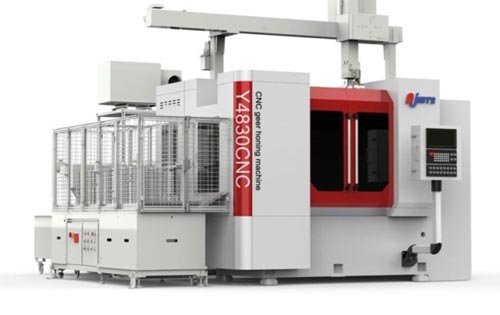

南京二机展出的数控内齿珩轮强力珩齿机Y4830CNC,配置自主知识产权的用户软件,能够自动实现强力珩削工艺以及自动余量补偿。工作台进给轴采用直驱技术,智能化夹持力控制及自动热变形补偿技术,确保高精度齿轮的珩削要求。工件相位检测及自动对齿技术,实现珩齿加工的自动化。

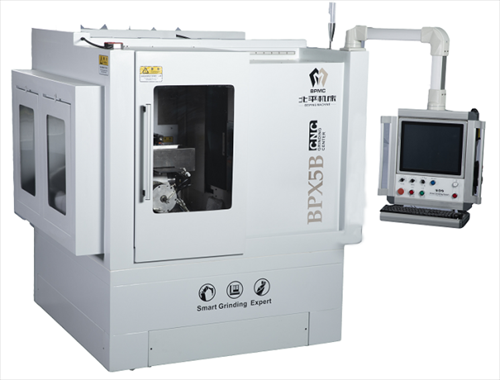

台州北平的数控内外圆磨床BP21,配有专用的内外圆复合磨削软件,操作界面友好,人机交互性强,大幅简化编程等操作过程,降低磨削加工对人的依赖性。其BPX5B五轴数控工具磨床,配有自主研发的3D智能刀具磨削软件,让操作编程更加便捷化。还可接入北平智慧云平台,实现磨削加工、自动检测、激光打标等工序集成的自动化生产,实现实时数据采集,进行远程诊断、维护、监测和管理等工作。

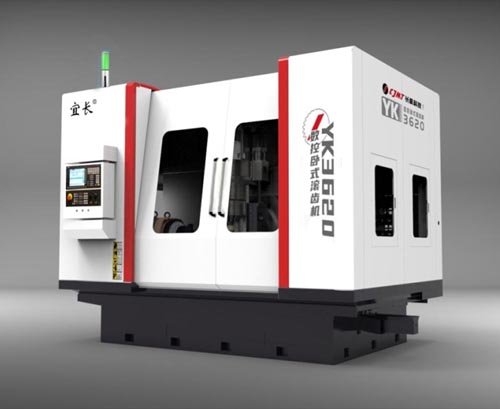

宜昌长机的YK3620卧式滚齿机,七轴四联动,刚性强,可干切加工各种直/斜齿轮、花键、联轴齿轮,以及锥度花键及台阶齿轮,选配专用的软件包,可加工鼓型齿、人字齿、蜗轮等零件。

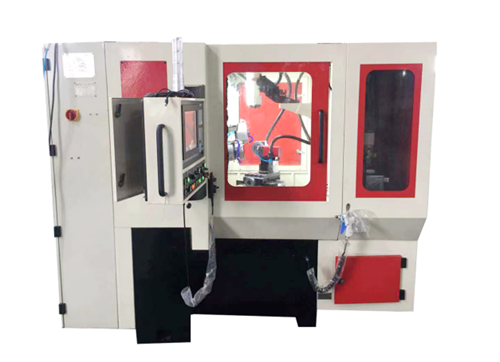

北京德铭纳BT-150DZ全自动数控金刚石工具磨床,集成了自主开发的磨削工艺软件和砂轮修整软件,可实现金刚石刀具、合金回转类刀具、合金非标以及标准刀片的高精度磨削加工,以及砂轮在线修整。

上海机床展出的MK1632A数控端面外圆磨床搭载有自主开发的“磨削之星”软件,人机交互界面简洁,具有图形编程功能,可实现砂轮自动修整和修整后自动补偿,自动测量工件,工件自动轴向定位等功能。还可选配自主研发的“设备联网智能网关”采集机床数据,通过4G信号传输到上机SOMS平台,可为有需求的客户提供技术咨询、机床状态在线监控、机床远程运维等服务。

联合磨削集团展出外圆磨、内圆磨、工具磨等多种类型的磨床,都配置了丰富的软件。如S31数控内外圆磨床,性能好,功能强,软件配置丰富,采用Studer Pictogramming图标编程,简单方便;STUDERQuick-Set快速对刀软件可帮助减少设置和转换时间;高速加工(HSM)软件可帮助实现高效、高精度的非圆磨削。可选StuderWIN编程软件,集成了螺纹磨削、成形磨削等软件包。

EMAG的虚拟机床仿真软件VirtualMachine,用来检查复杂的加工过程,模拟数控程序执行,详细观看生产过程,预防碰撞发生。并且以此可在埃马克机床上真正进行投产之前对程序的优化,提高生产效率。

(敬请关注后续发布)

展会基本信息:

名称:第十二届中国数控机床展览会(CCMT2022)

展期:2022年4月11-15日

地点:上海浦东 上海新国际博览中心

主办:中国机床工具工业协会

承办:中国机床工具工业协会

上海市国际展览有限公司

(中国机床工具工业协会cmtba)
