先临三维:3D扫描与3D打印十年飞跃!设计师的新时代蓝图

国际金属加工网 2022年01月05日

2009年,3D打印机专利刚刚开放,其价格高、用户少,且3D扫描技术未普及;而十余年后的今天,3D设备价格大幅下降的同时功能有飞跃性的提升,其易用性高性价比已大幅降低了使用门槛。越来越多的设计师选择使用3D扫描和3D打印来激发创造力,将创意可视化,造就更多可能性。

今天,我们借用一位日本创造性技术专家的艺术作品“花盆1/2”的制作案例,来看看设计师如何将脑海中的创意实体化

作品“花盆1/2”:通过将一个花盆打成碎片,对所有碎片进行3D扫描、3D打印,将原有的无釉碎片和3D打印的碎片混合在一起组装而成。在不同部位展现不同的质地和颜色,造就视觉触觉双重体验!

● 准备工作 ●

首先要准备需要3D扫描的物体部分。艺术家用锤子将无釉花盆击碎成适合3D扫描及打印的大小(※小的碎块约40mm x 15mm),分成共14块碎片。

● 3D扫描 ●

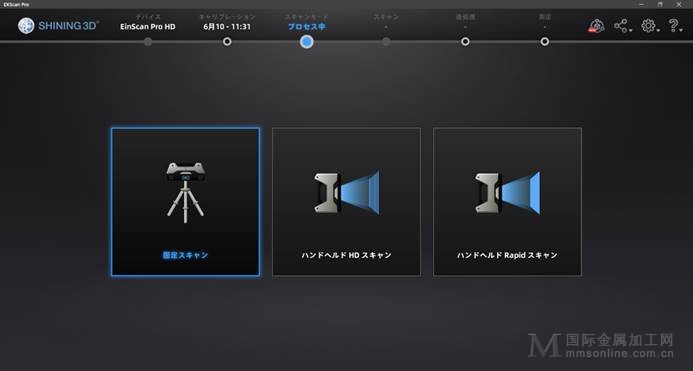

1. 启动EinScan专用软件,界面提供扫描模式的选择,不同的模式下三维精度会有所不同。由于需要三维扫描仪扫描花盆碎片精细的横截面,这里选择“固定扫描”模式(若物体较大不能置于转盘上,则建议使用“手持精细扫描”模式)。

- 固定扫描精度:0.04mm

- 手持精细扫描精度:0.045mm

- 手持快速扫描精度:0.1mm

2. 选择扫描模式并创建项目文件后,会出现扫描界面,打开“转台”选项。(针对黑白物体则需要另外打开多曝光以更好的识别物体)

3. 选择合适的拼接功能,利用形状特征和标记点将从多个角度拍摄的数据自动组合成一张图像。这里艺术家选择了“特征拼接”(不适用于平板、球、圆柱体等表面特征少的物体),根据物体表面的特征和不规则处来对齐。

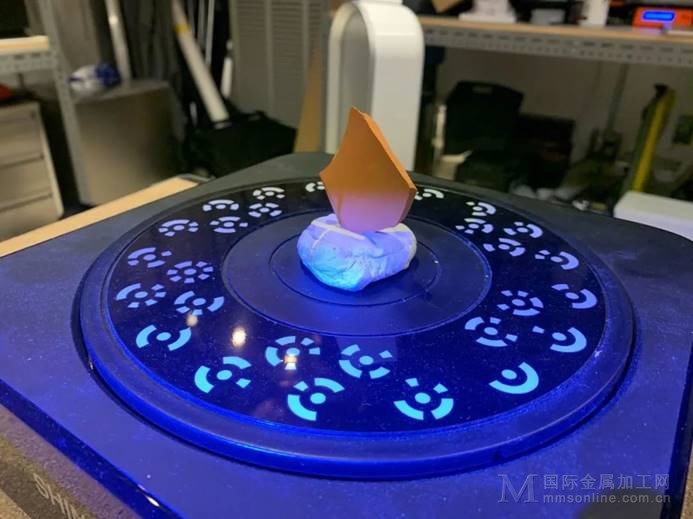

4. 将物体置于转台上进行扫描,若物体难以立置,则使用橡皮泥固定。

5. 删除多余数据。为了获取被橡皮泥遮掩的部分数据,将物体倒置进行再次扫描,两个扫描件将被自动合并成一个

6. 目前的数据状态是点云(点的集合),需进行数据封装。在封装时选择“封闭封装”,软件将自动填补数据中的孔洞。选择“平滑”、“锐化”、“简化”等功能可对数据表面进行简易处理。

7. 输出STL文件,可用于3D打印。

EinScan多功能手持3D扫描仪优势

效率高,能在短时间内产出高精度的3D数据

操作简单,及易上手

转盘半自动扫描模式减少工作量

选择特殊纹理模块,可扫描彩色数据

● 3D打印 ●

将STL文件导入3D打印机,艺术家使用透明长丝作为打印材料,将填充率设置为0%(空心),堆叠间距为0.2mm,使物体尽可能透明。

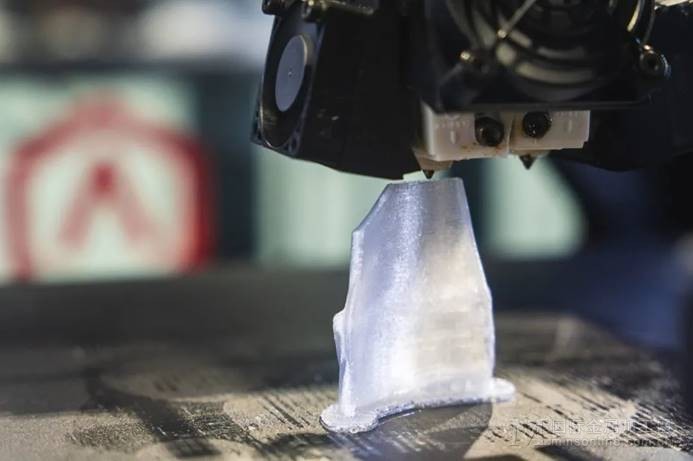

打印过程

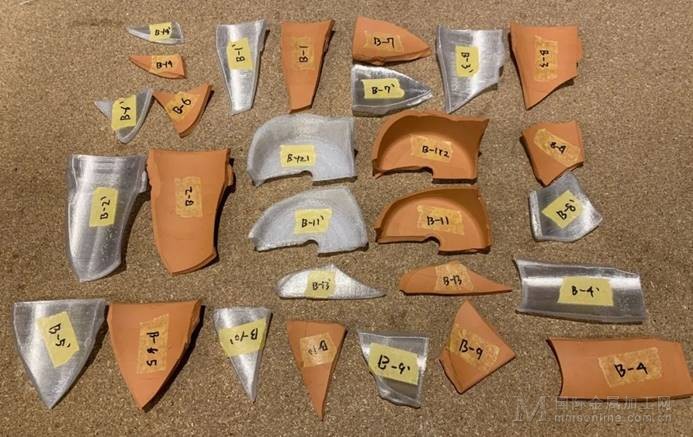

成品与原件对比

组件安装及成果展示

作品1.0组件图

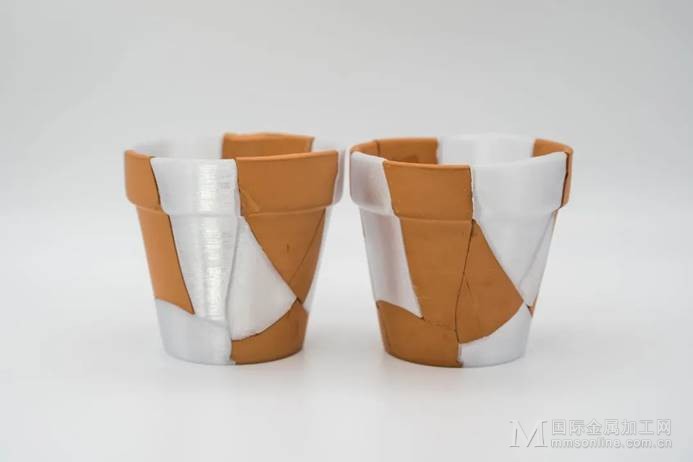

作品1.0

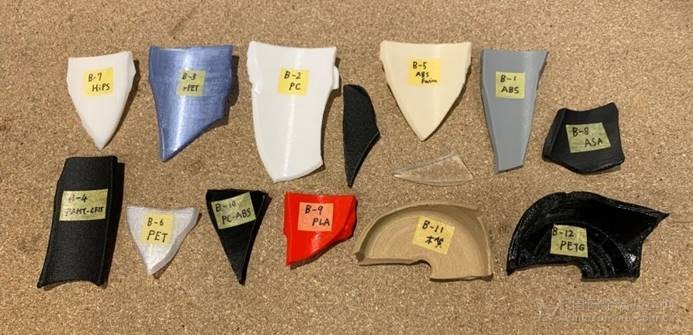

作品2.0组件图

作品2.0

尽管部件都是用3D打印机制作的,但组装起来非常漂亮!这件作品之所以能够完成,要归功于高性能的EinScan 3D扫描仪,它的高精度扫描能够再现碎片的详细横截面形状,为3D作品的创作提供了更多可能性。日前,3D扫描及3D打印技术已广泛应用于人物雕像、舞台设计、改装设计、个性定制等艺术创作领域,助力设计师更好地在多领域落实创意。

● 相关应用 ●

人物雕像案例

舞台设计案例

改装设计案例

个性定制案例

(先临三维)
