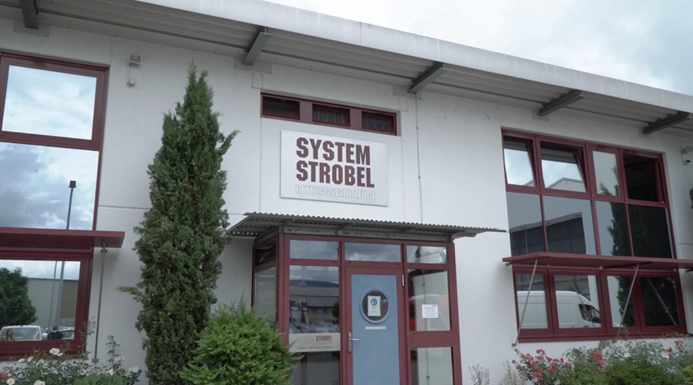

System Strobel是德国一家商用车辆的制造商,主要专注于将面包车、轿车等的传统箱体进行改造,使普通汽车变成救护车、病人转运车以及其他应急服务车辆,最终会出口到世界各地。

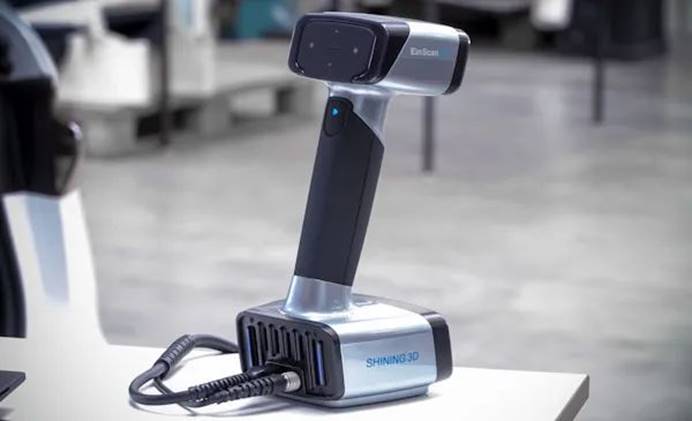

一直以来,System Strobel改造的每辆车,除了机动化和动力系统外,其他装饰用具都是采用传统手工设计并制造的。随着汽车改装个性化需求的不断增长,System Strobel开始寻找创新性的数字化手段来提高工作效率。近期,该公司设计部门引进了一台EinScan HX双蓝光手持3D扫描仪来简化汽车改装工作流程。

/res/video/2021/09/xian-b.mp4

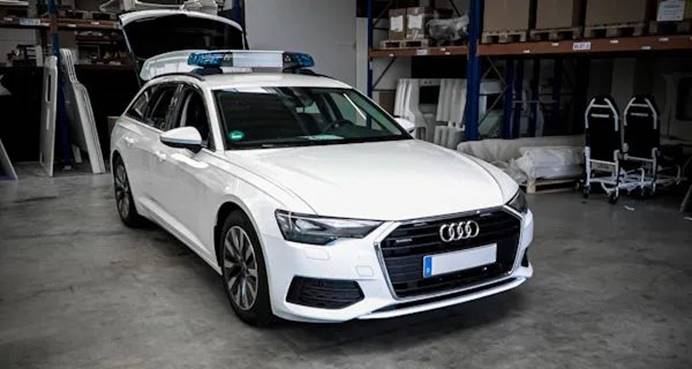

本期,就以这辆全新奥迪A6后备箱改装为例,来看下EinScan HX是如何帮助System Strobel将普通汽车后备箱改造成应急车辆专用“设备储藏室”的。


定制需求:这辆改装轿车将为一个紧急救援团队服务,主要的用途是在医生出急诊的时候,可以在车内携带必要的急救设备。这些设备不仅需要存储安全,还需要在高度紧张的工作环境中拿取方便。为此,设计团队将汽车后备箱作为重点改造部位,需要在车厢内制作一条不锈钢滑轨,并在轨道上面定制多个重型抽屉和容器。

●3D数字化解决方案 ●

在过去,工程师会用多种测量工具手动测量整个后备箱,以此来进行数字化建模、设计,耗时、耗力、容易出错。如今使用三维扫描技术,更加高效便捷。

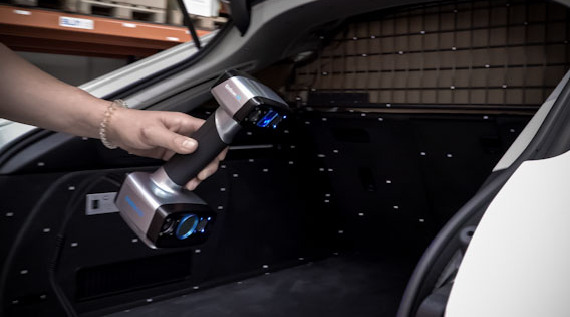

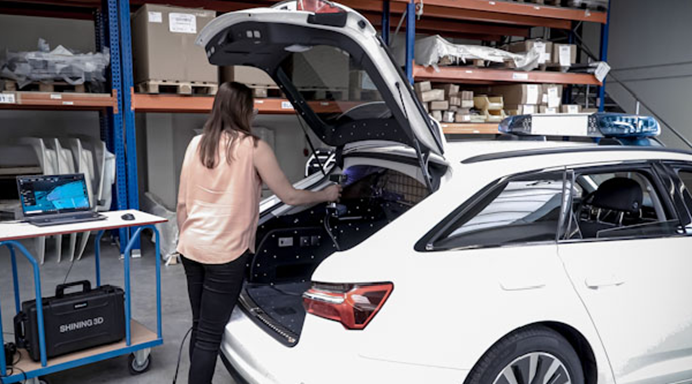

因为扫描的对象是黑色的,我们选择EinScan HX的激光模式,粘贴标志点,将分辨率设置为0.05 mm,快速进行三维扫描。

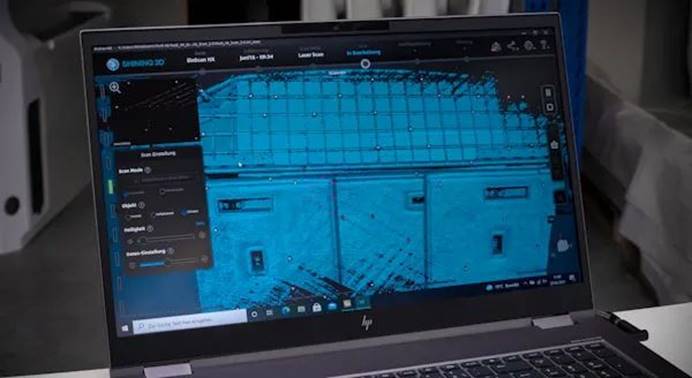

ExScan 3D 扫描软件中后备箱的扫描数据

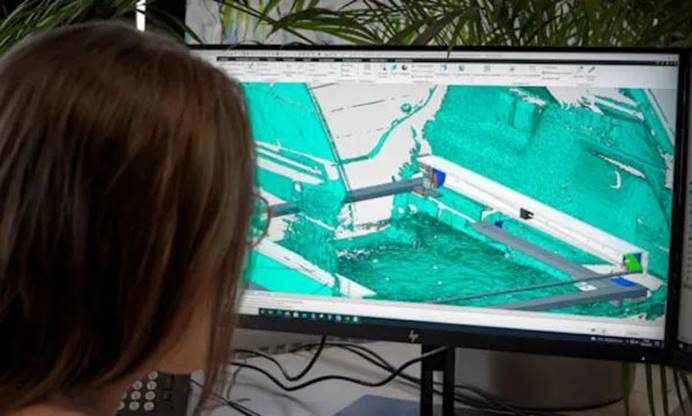

在完成三维扫描之后,设计师使用Geomagic Essentials软件进行后期处理,并导出为STEP文件,快速开启3D设计以及后续的组件工程安装。

组件安装及成果展示

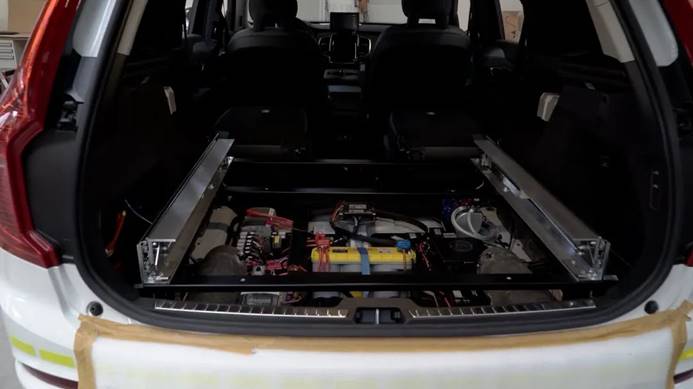

后备箱滑轨组件安装

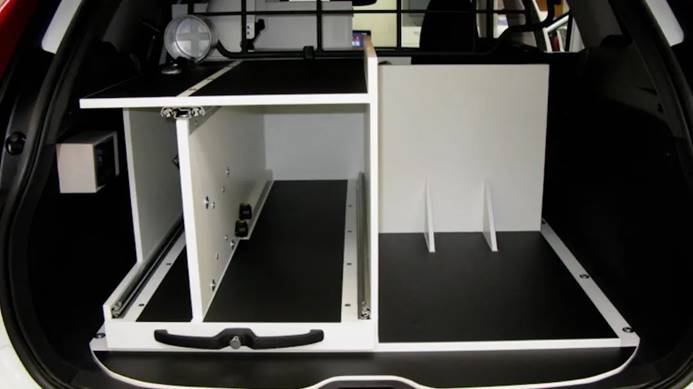

应急设备定制抽屉组件安装

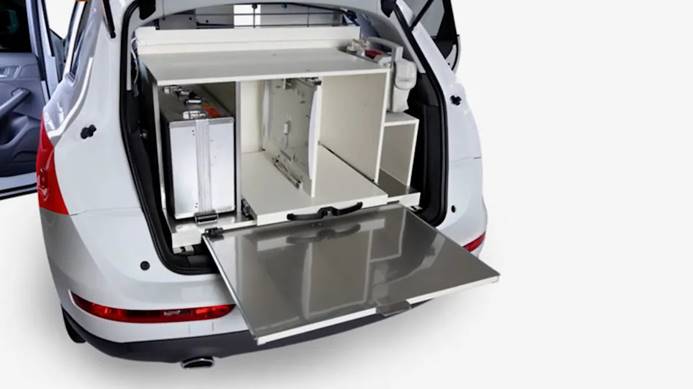

组装完成后的应急设备储藏室展示

EinScan HX在汽车改装中的优势


EinScan HX既有 LED结构光的快速高效,又兼顾激光的精度和细节,能够满足用户的多重需求;

可以快速逆向获得不规则复杂形状的完整3D数据,省去传统建模时间,同时也为后续测量、设计及制作提供了高效的途径。

可使汽车改装过程变得更可控。利用获取的3D模型数据,设计工程师能够便捷地进行反复测试修改,节省成本,提高效率,更快实现交付。

先临三维“海外本地化服务”战略的推动下,SHINING 3D 海外团队可为用户提供快速可靠的技术支持,帮助System Strobel实现数字化转型,使得这些车辆更加快速、良好地投入到拯救生命的服务中去。
