欧特克Autodesk |一切皆可“自定义”,从此“格式”皆所需!

国际金属加工网 2021年09月28日


AutoCAD Mechanical 针对每个支持的绘图标准提供了库存标题栏。您可以自定义库存标题栏,使其最接近所需的格式。

1. 在命令提示下,输入 OPEN

2. 选择包含最接近所需标题栏的文件。

注: 程序将在包含标题边框文件的文件夹的“ Title”子文件夹中存储标题栏。

3. 使用其他名称将该文件保存在同一文件夹中。

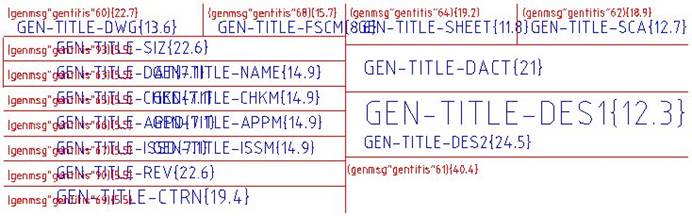

4. 进行缩放,使整个标题栏可见。将显示标题栏。静态文字(标题栏标题,例如文字“文件名”)和变量文字(标题栏条目,例如文件名)显示为标记。

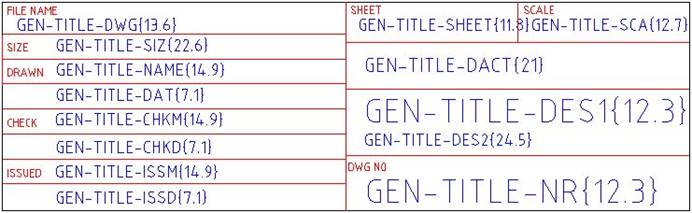

标题栏标题以红色显示,而标题栏数据(作为属性实现)以蓝色显示

5. 要编辑静态文字,请双击该静态文字,然后键入新标题。

注: 尽管默认标题栏标题作为标记(例如 Igenmsggentitis60{22.7})实现,但在插入自己的标题时不需要将其作为标记插入。键入要显示的文字。



标题栏标题以红色显示,而标题栏数据(作为属性实现)以蓝色显示

6. 编辑变量文字的步骤:

a. 双击变量文字。将显示“编辑属性”对话框。

b. 在“标记”框中,键入标题栏属性的名称,使该名称以一对花括号结尾。

c. 在花括号之间键入变量文字的宽度和高度的比率。例如,如果文字高度为 5 个单位,可用宽度为 100 个单位,则应在花括号之间输入 20。

d. 在提示框中,为此变量文字键入标题。注:尽管默认标题栏标题作为标记(例如 Igenmsggentitis60{22.7})实现,但无需将自定义标题作为标记插入。键入要显示的文字。

e. 在默认框中,键入该变量文字的默认值。f. 单击“确定”

7. 使用 MOVE 和 ERASE 命令根据需要重新组织条目。

8. 保存并关闭该文件。

9. 在要添加标题栏的文件中, 将此文件添加到可用标题栏的列表中。 Mechanical 工具组合,独立具备从细节处理到机械设计落地成型的一系列强大功能,并始终朝着智能化,多元化的方向不断晋级。想全面提升工作效率吗?想一步跨越设计屏障吗?行动起来,从下载试用开始,Mechanical 工具组合定不负期待,让设计时时刻刻快人一步!




点击“阅读原文”,观看 AutoCAD 2022 新功能精彩回顾,发掘创造潜能更多可能性!
