igus独家 | 室内起重机移动供能全新方案

国际金属加工网 2021年09月15日


上回说到,guidefast系统可以解决拖令系统与滑触线系统的痛点(点击蓝色字回顾),为室内起重机行业提供目前最优、最通用的移动供能方案之一。

虽说guidefast系统已经足够高效、足够省成本了,但是,人才济济的igus产品组与研发组从未停下对室内起重机移动供能的深耕,推出了更少安装时间、更高效率的新品——自滑行拖链系统autoglide 5

动力、数据、流体、气体,都可以通过一个autoglide 5系统引导传输,且长时间免维护。我们先通过一个三维视频了解一下运行方式和系统组件:

/res/video/2021/09/igus-q.mp4

那么,autoglide 5系统高效在哪呢?

无需导槽

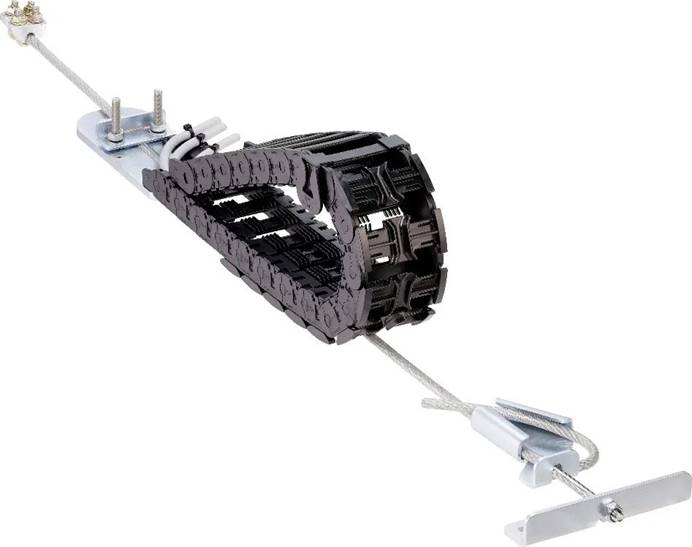

autoglide 5系统最大特征就是可免去导槽进行安装应用,取而代之的是一根绷紧的钢绳。大大降低了采购的物料数量,并且相较于传统导槽的系统,减少了88%的安装时间。

参考autoglide 5系统的钢索部分在地面的安装示意视频:

/res/video/2021/09/igus-w.mp4

精准长行程运行

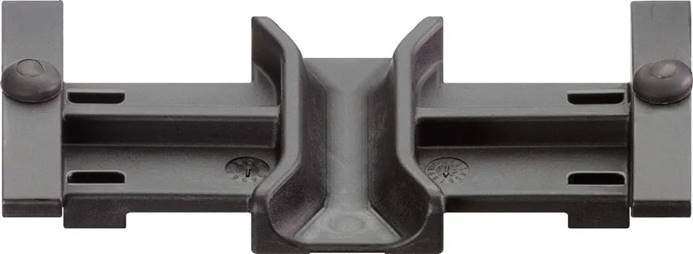

虽然autoglide 5系统无需导槽,但运行起来就像装了导槽一样牢固于钢绳。它的奥妙在于拖链下层横杆的凹槽设计:

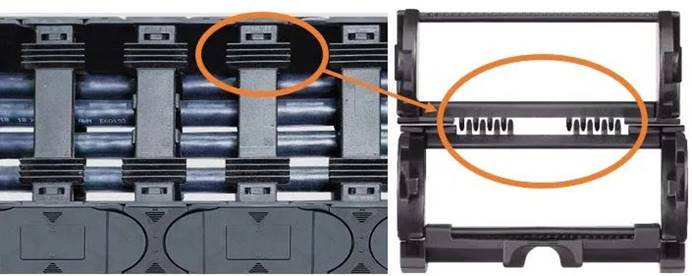

凹槽设计可以很好固定住拖链的下层面不发生偏移,但是,仅凭此还无法在几十米行程的回退中避免脱轨,于是,拖链上层横杆加入梳齿状设计:


这种梳齿状设计在长行程应用中非常重要,尤其在autoglide 5系统中,不但能防止上下拖链之间在滑行中脱轨、偏移,还能始终精准保持在钢绳往返方向的运动中不侧翻,以至于autoglide 5系统能实现达4m/s的速度、80米的长行程。

而对于80米及以上的行程,则可选择性地在行程中间加装一个用于中间出线的特制件——固定端桥,它可以:

  • 中心进给/反向供应能量

  • 电缆长度更短,节省成本

  • 使更长行程的系统更稳定

/res/video/2021/09/igus-e.mp4

绿色免维护

得益于igus研发的igumid材质,拖链不仅轻,还耐磨,这既减小了驱动力,同时也节省了能耗。以行程50米的拖链铝制导槽系统为例,相比之下,autoglide 5系统的生产能耗降低了64%!这是拖令系统和滑触线系统都望尘莫及的。


总的来说,autoglide 5系统能够实现更高效率更少安装时间,也更易于安装。而与guidefast系统安装方式不同的是,它无法侧面“依附“于梁臂上,而是需要水平置于梁臂上面。也为室内起重机的移动供能又提供了一个高性价比方案。


当然,针对室内起重机行业不同的安装环境、安装方式,都可选择其最合适的移动供能方案。igus的autoglide 5系统与guidefast系统的出现无疑为室内起重机行业的移动供能方案提供了更有分量的选择。而无论是哪种解决方案,都离不开有移动供能专家称号的igus所推出的高柔性电缆,且听下回分解!敬请期待!


点击“阅读原文”告知您的需求,我们非常乐意为您服务。在评论区留言,还有机会获得3D打印的挂件。


地址:上海市奉贤区环城北路50号

电话:021-8036 6999

邮箱:cnmaster@igus.net



(易格斯)
