易格斯:室内起重机的几种供能方案,该怎么选?

国际金属加工网 2021年09月01日

在制造厂和加工厂中,通常使用室内起重机和高架龙门将材料等大型重物传送到生产线,或在各个产线中传送。

这些起重机和桁架需要长时间和长距离移动,并且要求高效可靠且精确地搬运重物。而移动所需的动力,以及为一些传感器提供的液体、气体甚至数据的传输该如何解决呢?

我们先来看一下传统的移动供能方式。

一、 拖令方案

先将钢轨支撑的拖令模块安装在路线上方,当起重机沿着轨道移动时,它会在多个小车机构上拉动电缆,拖令导轮往返移动,以此运行。

举个例子,如工字梁拖令系统:

1.带有拖令导轮的头令小车;2. 电缆拖令小车;3. 电缆夹;4. 电缆管线;5. 减震索(橡皮绳);6. 牵引索(钢丝绳);7. 尾令

拖令方案是一个很好的移动供能方式,但同时也产生出一些必须重视的问题,例如:

  • 由于拖令系统的电缆管线基本上都是捆绑在一起的,所以更换或增设电缆的过程非常耗时。

  • 拖令设计包含了了轮子、牵引绳、减震     索和轴承等多个连接部件。每个部件都需要定期维护和润滑,不仅繁琐还徒增了大量停机时间造成损失。

  • 被牵引时的电缆和软管是松散的。如果措施不当,这些绳索线缆会摇晃、缠绕,甚至卡在起重机结构中,这就会有频繁维修和更换带来的高昂维修费用。

二、 滑触线方案

沿着移动设备的运行轨道平行敷设了若干条导体。然后在移动的设备上安装可以从导体取电的集电器。接通电源,当设备移动时,集电器随设备同步运行,并随时从导体上取得电源,提供给设备以使设备可继续移动。这些导体和集电器组成的系统就称作滑触线。

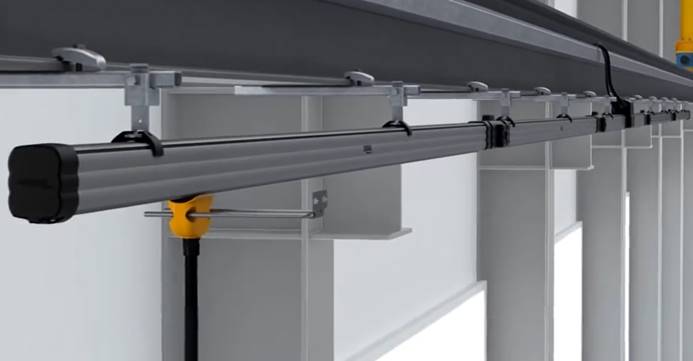

举个例子,如封闭式滑触线系统:

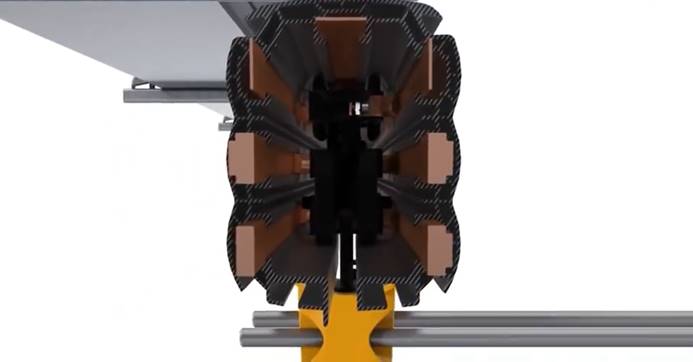

导体外有壳体封闭住

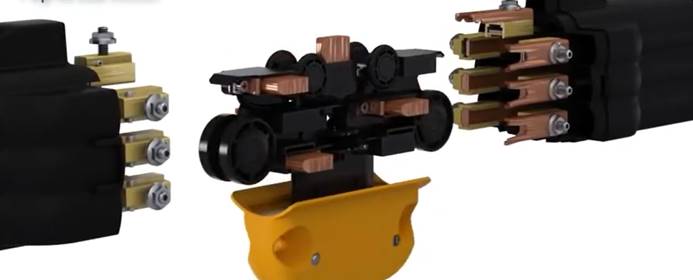

集电器

滑触线系统一般成本较低且结构紧凑,能解决一些拖令系统的空间和适用问题,但是它也存在一些较为严重的弊端,例如:

  • 集电器属于易耗品,寿命长短跟行程距离、接触面积及使用频率相关。这就会导致日后频繁地检查磨损程度与更换,导致了大量的停工时间。

  • 滑触线系统增设导体困难。每个导体条或电极都需要独立对应的轨道和集电器,所以若要增设额外导体只能在外部额外安装,这就需要足够大的空间,所以通常滑触线系统无法安装8个以上的导体条。

  • 供能单一。由于导体条数量限制且仅支持电力电缆、一部分控制电缆的特点,就无法实现其他管线类型的引导,如软管类、光纤电缆,必须由其他系统引导。

不止于此,另外还有不同使用环境带来的膨胀问题、导体腐蚀问题、大量粉尘带来的供能衰减不稳定问题、电火花问题等。因而对于滑触线系统,我们在不同应用环境中必须要考虑全面一些。

可以看到,虽然传统的室内起重机供能方式得到了普遍应用,但有着很多较严重的问题会导致后续巨大的附加成本。因此,新的解决方案应运而生。

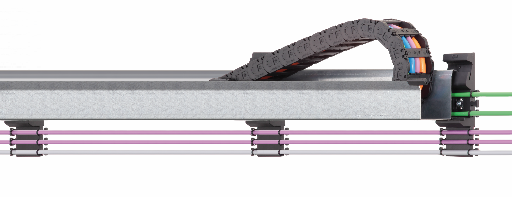

三、 guidefast系统

这个拖链系统是易格斯(igus)专为起重机应用打造的一款高效解决方案,尤其适用于室内起重机。





相较于拖令系统:

  • 电缆在拖链中通过内部隔片排布和引导,避免了交叉和缠绕所带来的磨损,能极大程度延长电缆的寿命。

  • Guidefast系统中,电缆是被紧紧固定在拖链两端的,这就能很好地消除机械应力且不会任意窜动。

  • 与拖令系统不同,Guidefast拖链中的电缆可以单根维护和更换。

  • 由于Guidefast拖链不需要环形的悬挂,所以拖链内所需的电缆长度比拖令系统少了近50%,大大降低了机械应力、供能系统的重量,以及电缆的成本。因而所需的安装空间也比拖令系统要小很多,甚至可以“依附“在室内起重机的粱臂上,这对实际安装空间有限者尤为重要!

相较于滑触线系统:

  • Guidefast系统不仅可以用电缆,还能支持介质管,以及数据线、光纤等高速数据传输。此外,一把螺丝刀即可完成Guidefast系统拆装,因此为后续增设更换管缆提供很大的便利性并且大大减少停机时间,节省了成本。

  • igus高性能塑料拖链可以应对各种不同的运行工况,例如高的运行速度和不错的化学抗性和抗腐蚀性,与对环境有一定要求的滑触线系统不同,Guidefast系统几乎无需担心不同环境带来的各种影响性能的问题。并且塑料材质还减轻了自重,加强了减振性能。

  • 相比于滑触线系统需要经常维护更换的麻烦,Guidefast系统可以说是真正做到了免维护,持续运行多年而不会出现问题,仅需进行定期巡查即可确保运行正常。省时省成本!

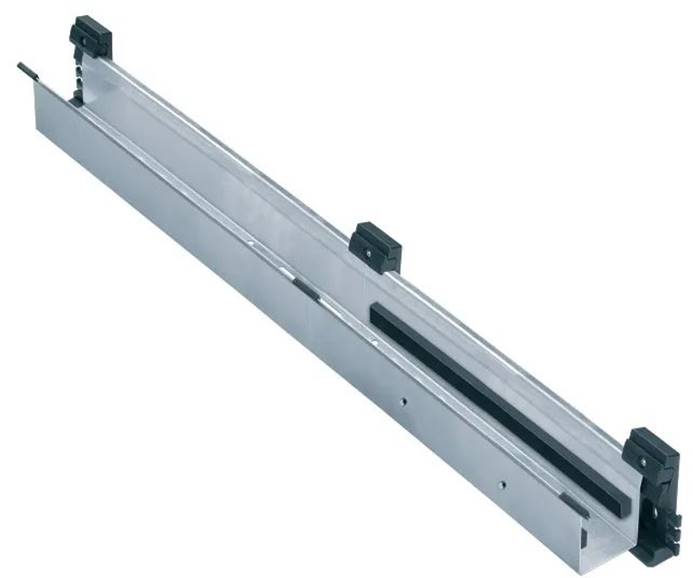

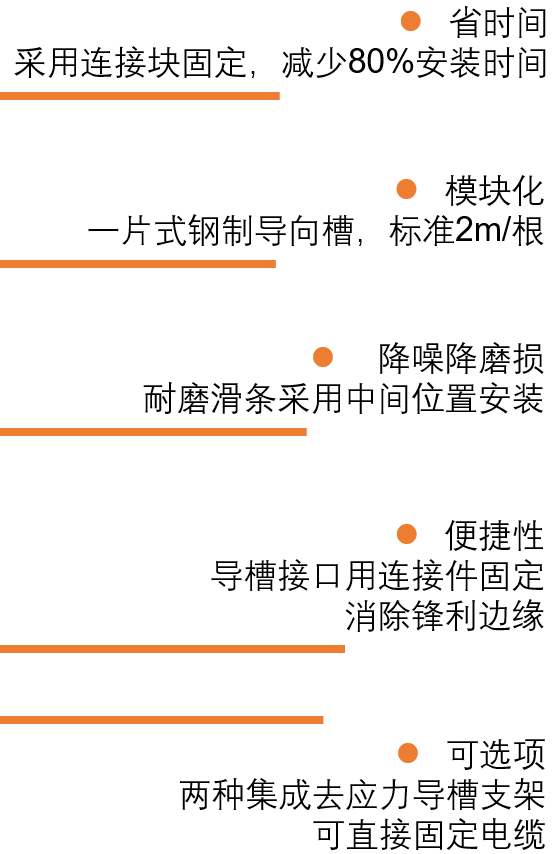

guidefast系统的安装也非常便捷:

/res/img/2021/09/pub/igus/a/ygs.mp4

不管是拖令方案、滑触线方案还是拖链方案,室内起重机的供能方式选择是可以多种多样的,具体还是要根据实际工况来确定。

igus作为拖链行业的领军者之一,非常乐意提供各种疑难杂症的移动供能方案。而我们的室内起重机新品新方案也即将上市,拭目以待!

点击“阅读原文”告知您的需求,我们非常乐意为您服务。在评论区留言“您的室内起重机采用的是哪种供能系统”,有机会获得3D打印的挂件。
