Metrology Monday | 强强联合,天远三维 高精度3D数字化技术复原上世纪传奇赛车

国际金属加工网 2021年08月02日

Metrology Monday

我们的Metrology Monday和大家见面了,这次我们将分享一个案例,讲述如何使用高精度3D数字化技术来复制经典的老款赛车。

在赛车文化中,存在着一些经典车型让赛车迷为之疯狂,今天,我们案例的主角福特GT40就是其中之一。从1966年到1969年,福特GT40主宰了赛车世界,人们至今还可以在众多纪录片和电影中重温这段历史。

为了重温这份激动,CP Tech、Sautter Historic Racing、SHINING3D(先临三维-天远三维母公司)、Verisurf这几家公司强强联合,通过专业的赛车制造技术和3D数字化技术,在欧洲重新打造了一辆福特GT40,还原了当初的那个神话。接下来,就让我们一起来看看GT40是如何重生的。


案例背景

CP Tech公司在赛车运动行业是独一无二的存在,拥有超过20年的成熟经验,Sautter Historic Racing则致力于改造和修复经典车辆,如Bizzarrini、福特GT40或Austin Healey等著名品牌。

此次,先临三维德国团队和Verisurf公司也加入到这个项目中,打造了一个整体的3D数字化方案,通过3D扫描、数字化三维检测和逆向工程等数字化技术实现了GT40的复原制造。

GT40重生之路

/res/img/2021/08/a/qq.mp4

3D扫描

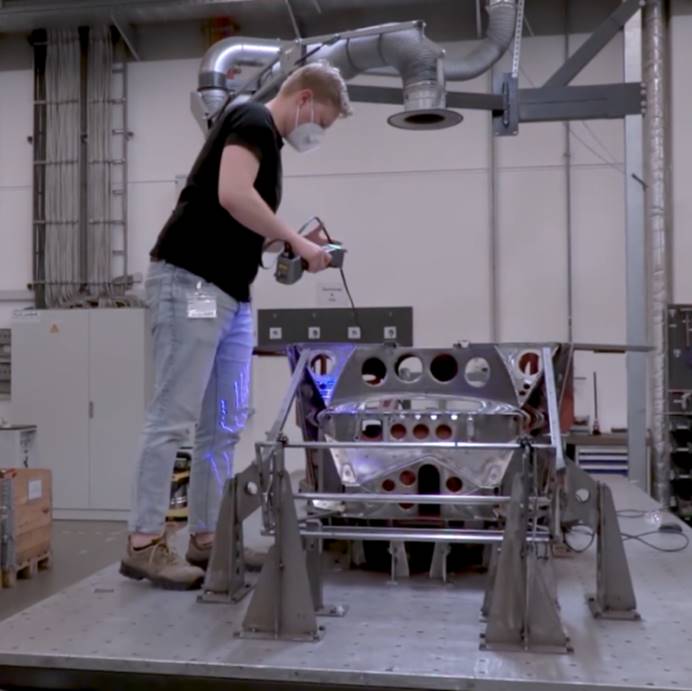

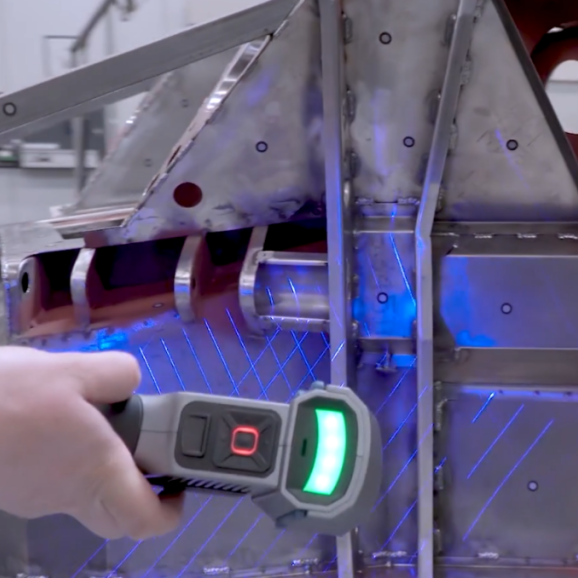

在3D扫描前,在GT40的车架上进行了贴点,以更好地获取精准数据。随后,使用先临三维的FreeScan UE 11激光手持三维扫描仪扫描GT40的完整框架,由于FreeScan UE具有良好的材质适应性,可以轻松扫描反光的金属材质,快速获取包括小的钻孔、附件、板材相关的车身细节在内的汽车框架完整三维数据。




数据检测及逆向设计

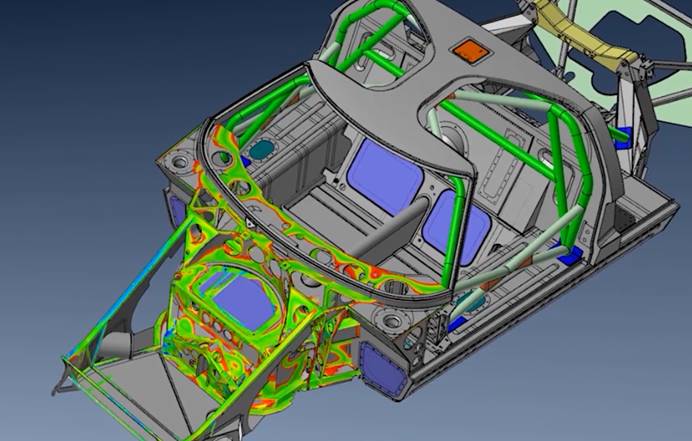

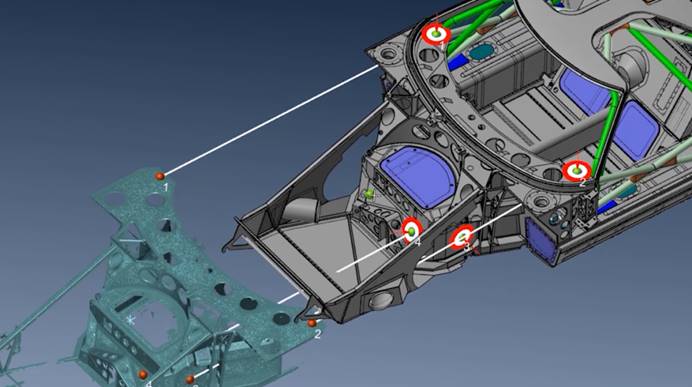

扫描结束后,三维扫描的数据可以直接的导入Verisurf软件中,无需通过别的接口即可完成。在Verisurf中,数据被检查并进行最佳拟合比较,以确定这些数据准确无误,再进行接下来的逆向设计。紧接着,在Verisurf中逆向设计出GT40的外观等模块,复原了GT40的CAD数据,并将其整合起来。



赛车装配

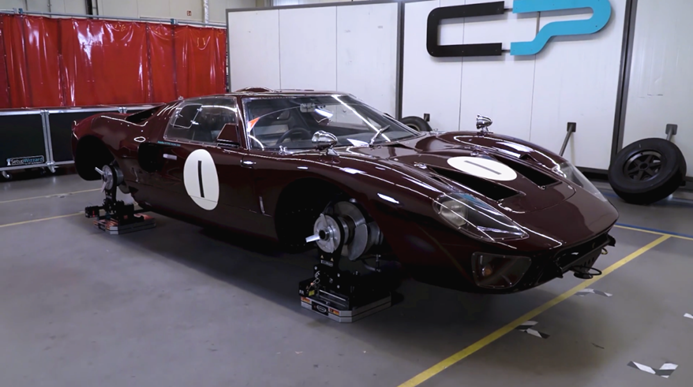

接下来,将逆向设计得到的模块进行制作组装,实现了GT40的重生。

3D数字化一体式解决方案

在此案例中,先临三维与Verisurf合作,能够将三维扫描数据直接导入至Verisurf软件中,无需使用接口,这能够帮助用户更加便捷顺畅地完成3D扫描-三维检测/逆向设计的数字化应用,简化了GT40的复刻流程。

“The system convinces with the features of mobility, repeatability and precision. Coming in a flight case, the system can be easily taken anywhere you want. In this version the laser system can be used for track measurement. Laser measuring enables the measuring of larger distances and a much higher precision can be achieved than in conventional vehicle measuring. ”

这个系统的优势在于移动性、稳定性和高精度。其可以装在飞行箱中,轻松携带至任何你想去的地方。在这个系统中,激光可以用来跟踪测量。相比于传统的测量方式而言,激光测量系统可以测量更加远距离和完成具有更高精度要求的汽车测量任务。

—— MATTHIAS BUCHHEIM

CP Tech 工程师

“I´m glad that, together with SHINING 3D, we can showcase the full workflow from 3D Scanning, through Reverse Engineering and Inspection with the historic Ford GT 40. The special thing about this solution is, that the scan data can be imported from the SHINING 3D software directly into Verisurf without the need of using an interface. In conclusion, one needs to admit that the price-performance ratio of this full solution is remarkable.”

我很高兴,可以和先临三维一起展示整个工作流程,从三维扫描到逆向设计和检测。这个解决方案的特殊之处在于扫描数据可以直接从先临三维的软件中导入到Verisurf ,不需要另外的接口。最后,我们不得不承认,这套方案的性价比是卓越的。

—— Kai Gärtling

Verisurf欧洲区销售经理

在福特GT40的复原中,高精度3D数字化技术提供了极大的助力,通过3D扫描和逆向设计等实现了CAD数据的找回,并以现代化的生产方式将其制造出来。这也是3D数字化技术在制造行业的应用缩影,随着智能制造的不断发展,3D数字化技术以其高精度、高效、灵活等特点,在众多制造行业的原型设计、质量检测、维修保养等应用领域内发挥重要作用。先临三维、天远三维以及海外团队,也将不懈努力,不断以高精度3D数字化技术助力智能制造的良好发展。

关于CP Tech

CP Tech公司在赛车运动行业是独一无二的存在。它将卓越的技术、激情和性能融为一体,在赛车、汽车和未来交通领域拥有成熟的客户基础。CP Tech拥有超过20年的成熟经验,从动力系统和底盘设计、驾驶动力学到生产和最终制造,他们所做的项目都散发着卓越的工程创新和设计天赋。CP Tech同时也专注于单个零件的设计和开发,或运用其工程专家的能力,从概念到成品,实现客户要求的原型生产或甚至小批量生产。关于CP Tech的更多信息,请访问(暂不可见)/de。

关于Verisurf

Verisurf软件公司是一家测量解决方案公司,致力于提供先进的表面分析、质量检测、装配指导和逆向工程。Verisurf产品和流程对于保持设计、工程、制造和成品部件验证之间的数字线索至关重要。基于强大的CAD平台,Verisurf致力于基于模型的数字化再定义(MBD),开放标准,以及与所有坐标测量机和CAD软件的互操作性。Verisurf解决方案帮助制造商在更短的时间内生产更高质量的产品。关于Verisurf的更多信息,请访问(暂不可见)。



天远三维(先临三维子公司)专注于提供高精度3D视觉检测产品与自动化测量解决方案。公司自主研发的计量级设备包括: 激光手持3D扫描仪、蓝光工业级3D扫描仪、机器人智能三维检测系统等。

天远三维是中国较早从事工业级光学三维测量技术的企业,为国家白光三维测量系统行业标准的主要起草单位之一。基于多年计量行业的实践经验与技术积累,公司建立了高标准的3D视觉检测产品精度保障体系,所有设备均经过严谨的精度测试验证流程,产品广泛应用于:汽车交通、航空航天、铸造模具电力、军工等专业领域。

天远三维总部位于北京,在天津和杭州设有研发、生产分基地,在杭州、上海、重庆、东莞、武汉、长春等地均设有销售与技术服务办事处。
