Inventor 技巧分享之 —— iLogic 概述和示例

国际金属加工网 2021年07月27日

本篇文章为大家带来的 Inventor 案例分享篇主要内容是使用 Inventor 功能技巧分享之 —— iLogic 概述和示例,接下来让我们一起来看看详情吧!

iLogic 概述

Inventor iLogic 是 Inventor 实现设计自动化的重要工具,它是一项采用规则驱动设计的技术,它有两个特点:自动化和智能化。

■ 自动化:是指设计过程中原本一些需要手动处理的操作通过iLogic 创建的规则自动完成;

■ 智能化:是配置、修改或重用设计时,对模型参数、属性等依据规则进行逻辑性处理。

iLogic 规则基于条件语句和函数,使用 iLogic 基本功能不需要编程知识,但是当您使用高级功能时,有编程经验对您会有很大的帮助。

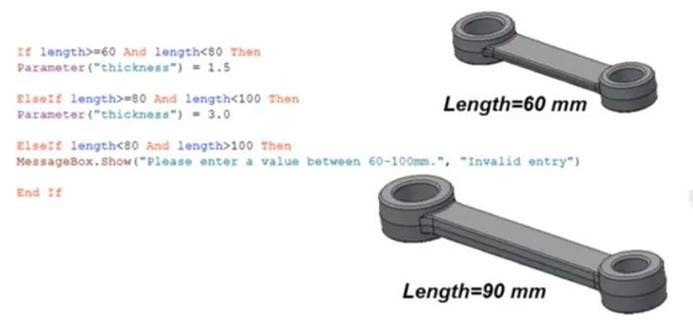

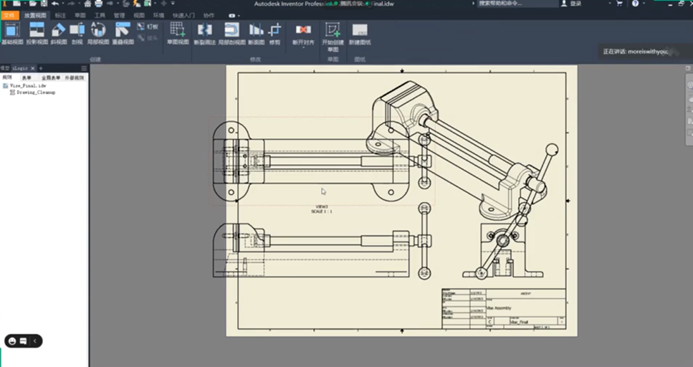

iLogic 示例

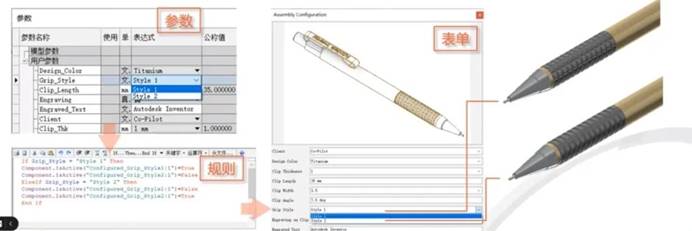

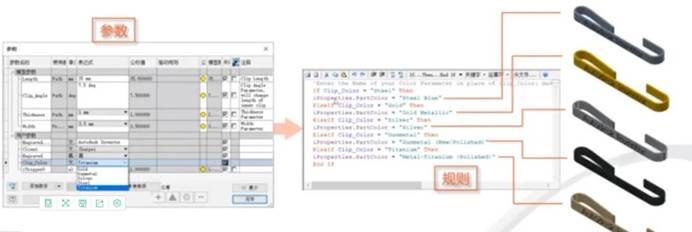

选择“Clip_Color”参数的不同值,让零件显示不同的颜色。

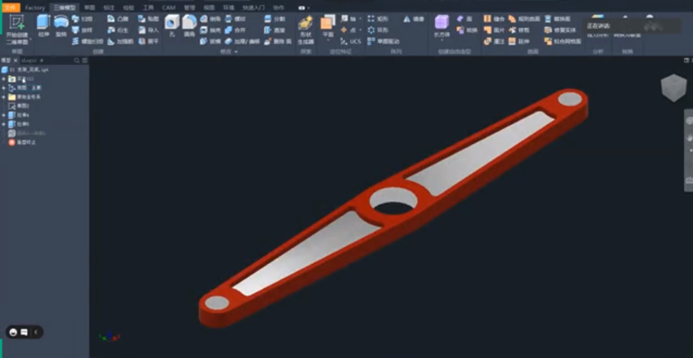

通过在 iLogic 表单中选择“Grip_Style”参数的不同类型,让零件“Configured_Grip_Style1"或”“Configured_Grip_Style2"显示或抑制,来显示 Grip 零件的不同类型。

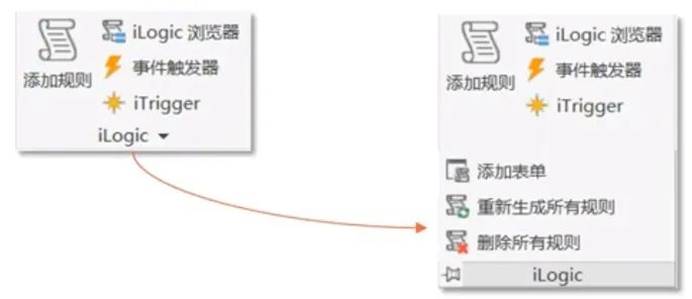

iLogic 面板

“管理”选项卡“iLogic”面板。


iLogic 浏览器

iLogic 浏览器包含四个选项卡:

·   规则:可以添加规则、运行规则、重新生成所有规则等。

·   表单:可以添加、编辑、复制/粘贴表单。智能在创建表单的文档中使用。

·   全局表单:可以在多个文档中使用。

·   外部规则:可以时 iLogic 规则或 VBA 宏等。

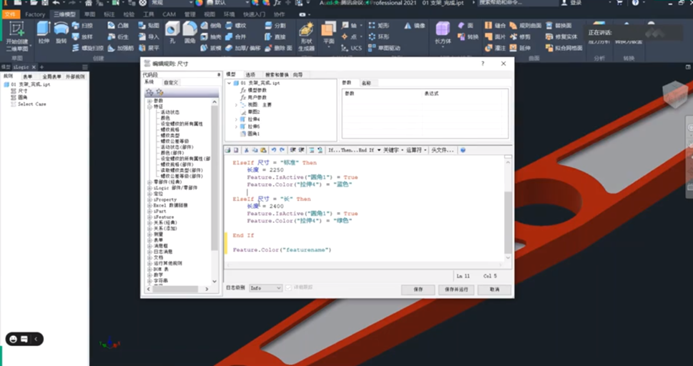

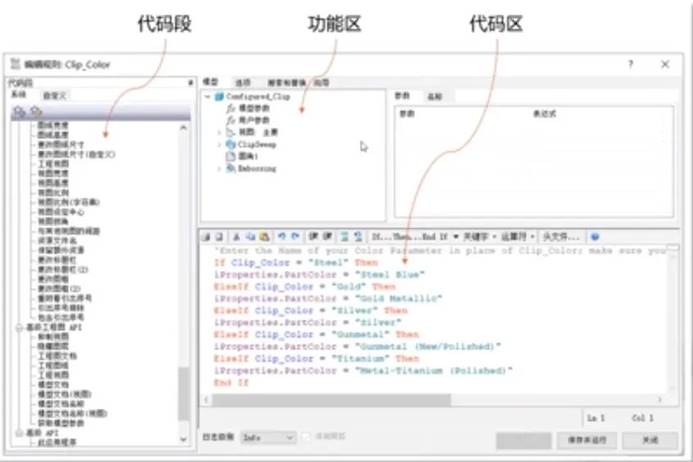

编辑规则对话框

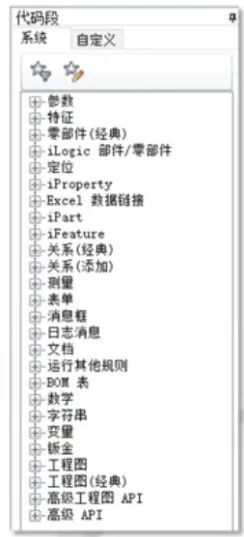

代码段

代码段区域有两个选项卡:

·   系统:提供了所有预定义的函数列表,所有函数都按类别进行了细分。

  • 自定义:提供了对用户自己编写、保存的代码段的访问。

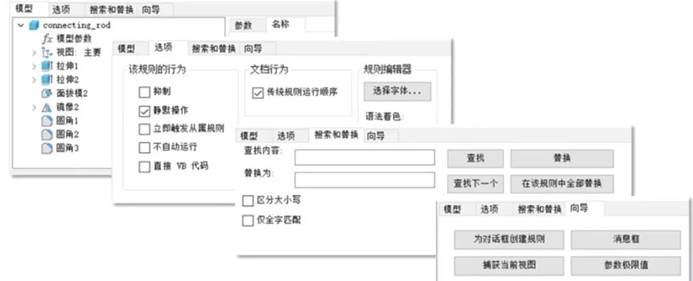

功能区

功能区域提供了四个选项卡:模型、选项、搜索和替换以及向导。


■ 模型选项卡:列出了模型、参数、特征和草图尺寸信息,与 Inventor 的模型浏览器类似,另外还有两个选项卡(文件树和文件),只在装配环境中才会出现。

■ 选项选项卡:对 iLogic 本身进行了一些设置。

·   抑制

·   静默操作

·   立即触发从属规则

·   不自动运行

  • 直接 VB 代码

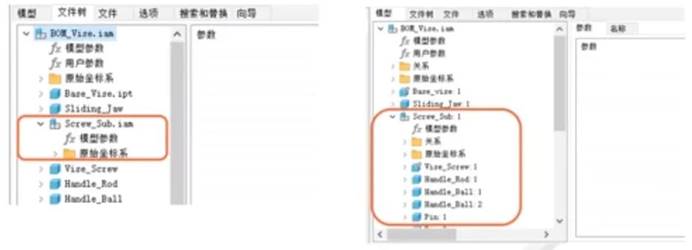

注意:“不自行运行”和“抑制”不同,差异会在规则中嵌套调用别的规则的情况下产生。■ 向导选项卡:为了方便专业程序人员的一些高级设置,提供了 4 种向导。■ 文件树选项卡:只有在装配模型环境中才会出现,列出了当前装配模型中的结构成员、零件、子装配的参数、特征信息等。注意:文件树的结构与模型选项卡中的结构树不同。


代码区

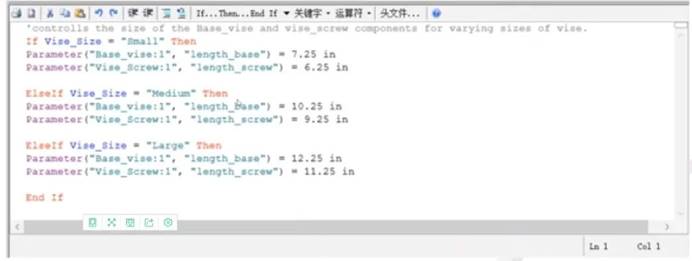

代码区域是编写和修改 iLogic 代码的主要环境。

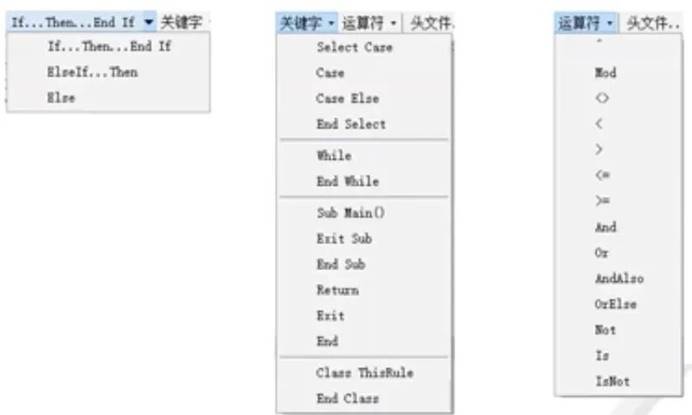

条件语句、关键字和运算符。

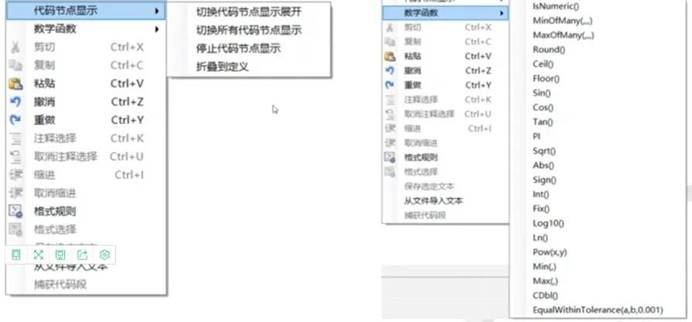

代码区域的右键菜单。


代码的输入方法

代码的输入方法有很多种,不同的方法适合在不同条件下使用:

·   手动输入:直接在代码区域键入代码。

·   插入名称:特征名称、模型名称等必须一字不差,可以找到名称后双击插入。

·   插入代码段:在代码区域中找到合适的代码段,双击将其插入到代码区域。

·   插入关键字或语法:在代码区域的工具栏上或右键菜单中选择合适的语句或运算符代码,将其插入到代码区域中。
