欧特克 Inventor 2022 新功能之 – 实例属性
您是否有时想在 Inventor 模型和工程图中标识组件的每个单独的实例文件呢？也许您想添加组件的用途，例如“入口”和“出口”，或唯一的跟踪号码，或维修信息？Inventor 2022 中新的实例属性功能允许您将属性 iProperty 替代分配给各个组件实例。
实例属性不会影响组件文件中的属性 iProperty，它们被存储在装配文件中。实际上，零件文件是不知道实例属性的。您可以将它们视为“带情景的属性”，它们仅在包含它们装配的情景中可用。实例属性仅分配给单个组件实例，并覆盖自定义属性 iProperty。

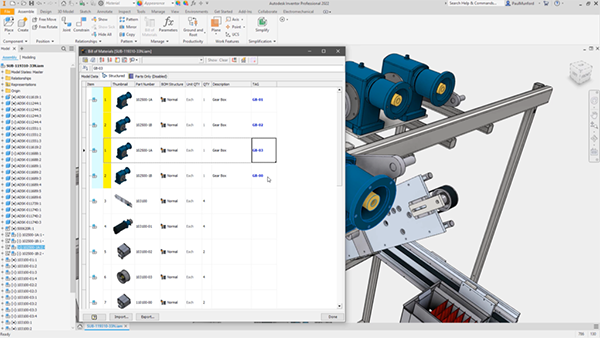

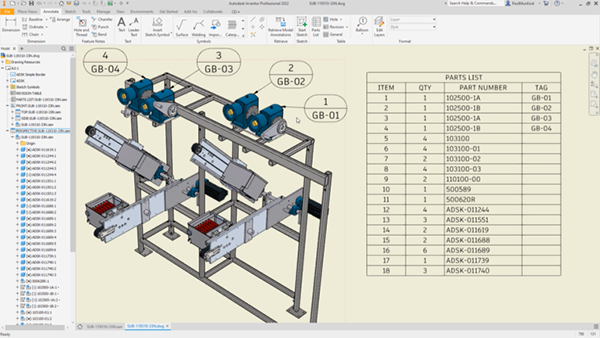

您可以在 BOM 表编辑器中查看和编辑实例属性，同时在 BOM 表编辑器中提供了新的“合并实例行”选项。您也可以在 2D 和 3D 注释以及工程图中的零件序号，引线注释和零件列表中使用唯一的实例属性。
Inventor 2022 中的实例属性允许为单个组件添加或覆盖自定义属性 iProperty 数据。
实例属性：
将信息（标签，属性）分配给各个零部件（零件，装配体）实例；
被存储在上一级父装配中；
当存储在子装配中时，在顶部装配中可用；
可以视为自定义属性 iProperty 的扩展；
与组件自定义属性 iProperty 分开存在，或可以覆盖现有的自定义属性 iProperty 值；
在“实例属性”或“BOM”对话框中创建和编辑；
可以包含在零件清单，零件序号，引线注释和草绘符号中；
如果不存在实例属性，则 BOM 表，自定义属性 iProperty，零件清单，零件序号和引线注释将像以前的版本一样工作。
您可以使用实例属性：
覆盖库（资源中心）组件的自定义属性 iProperty 值；
将原理图中的标签添加到三维装配模型中的组件，并在工程图中使用它们；
确定运输过程或安装中各个组件的位置；
在 BOM 表和零件列表中分离各个实例，并向其添加特定信息。例如，组件设置或可能的组件替换；
将自定义 ID 添加到单个零部件或零部件实例，并使用它们替换装配图和子装配图中的项目编号；
将装配信息添加到模型。例如，将步骤序号分配给各个装配零件，或将焊接信息添加到焊接零件。
下面就通过一个小视频了解这个新的工作流程：
