案例 | 抛物面天线如何进行高效高精度三维检测?

国际金属加工网 2021年04月26日

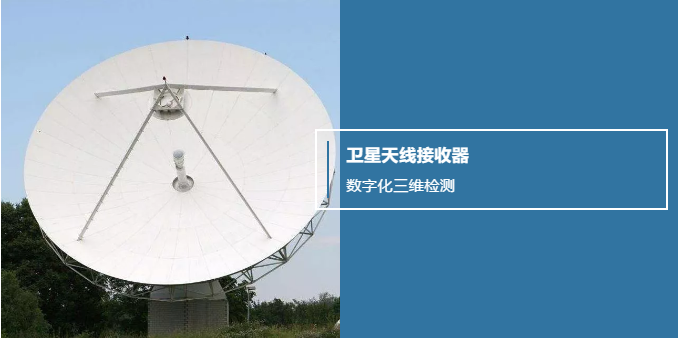

卫星天线接收器(抛物面天线)在卫星技术的发展普及中发挥着重要作用,能够将来自空中的卫星信号能量反射聚成一点以进行信息的接收,其工作原理直接决定了天线制造过程中的高精度要求,但这种抛物面形状给检测工作造成了困扰

检测难点

若抛物线天线在制造过程中产生偏差,将直接影响信息接收程度,抛物线天线的检测至关重要。但由于其为曲面形状,人工难以进行测量,无法获取准确的三维数据以判断产品质量。随着三维扫描技术的兴起,使用高精度的三维扫描仪可轻松获取准确的三维数据,克服了这一检测难点。

检测流程

  • 贴点

在抛物面天线检测中,其对于精度要求高,采用激光光源扫描,需进行贴点预处理,以保证获取数据的质量。

  • 扫描

使用天远三维FreeScan系列手持三维扫描仪进行扫描,扫描过程3-5分钟。



- 扫描过程 -

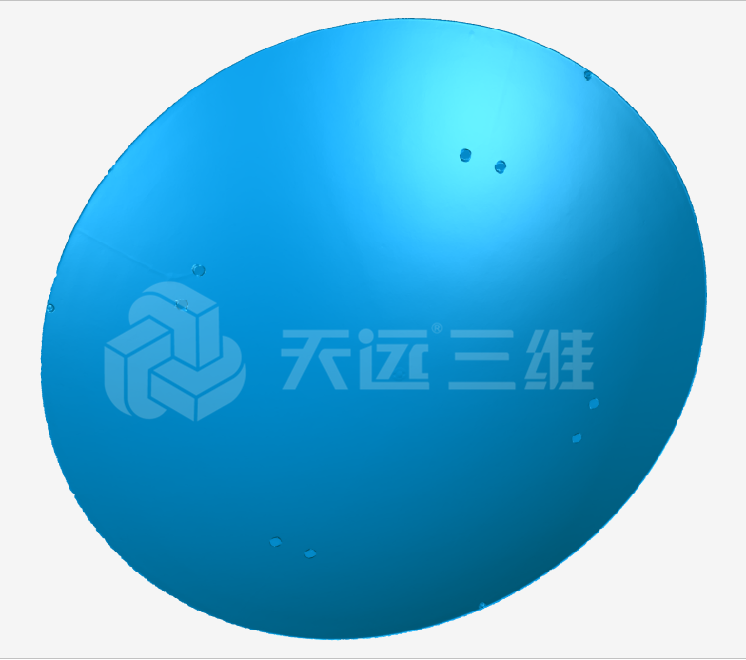

- 扫描数据 -

检测

在抛物面天线的检测过程中,有两个重要检测项目,其一为实际产品与设计图纸的偏差,另一项为检测天线的RMS(均方根)。

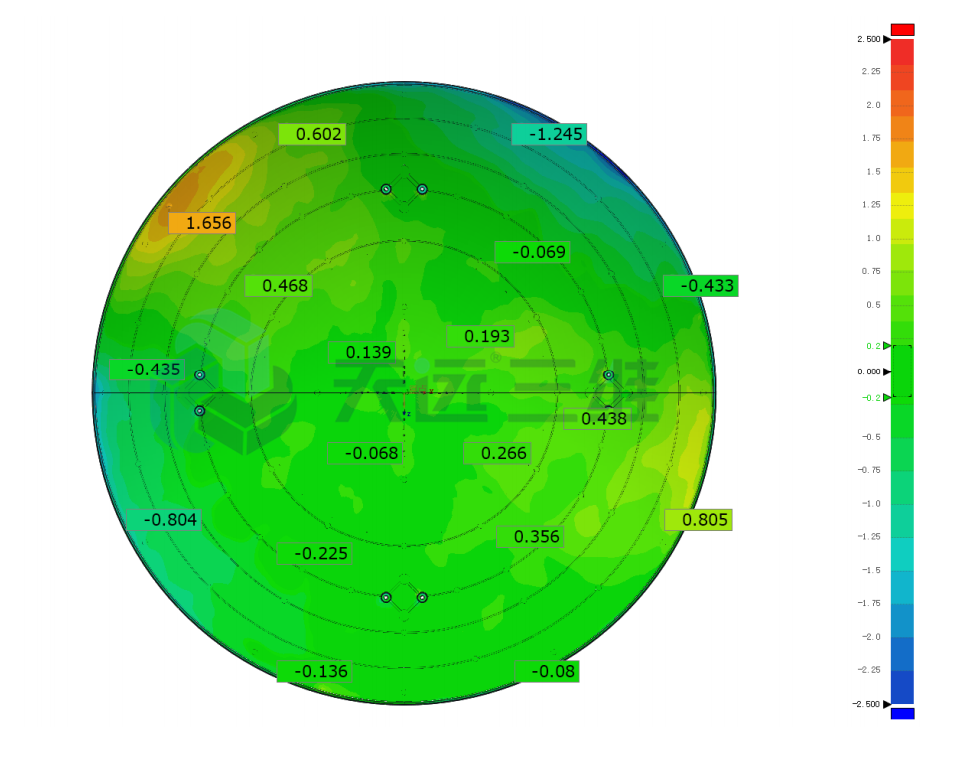

第一项:将实际检测数据与设计数据导入软件进行对齐,进行曲面数据的3D比较分析,产品生产是否符合设计需求,一目了然。

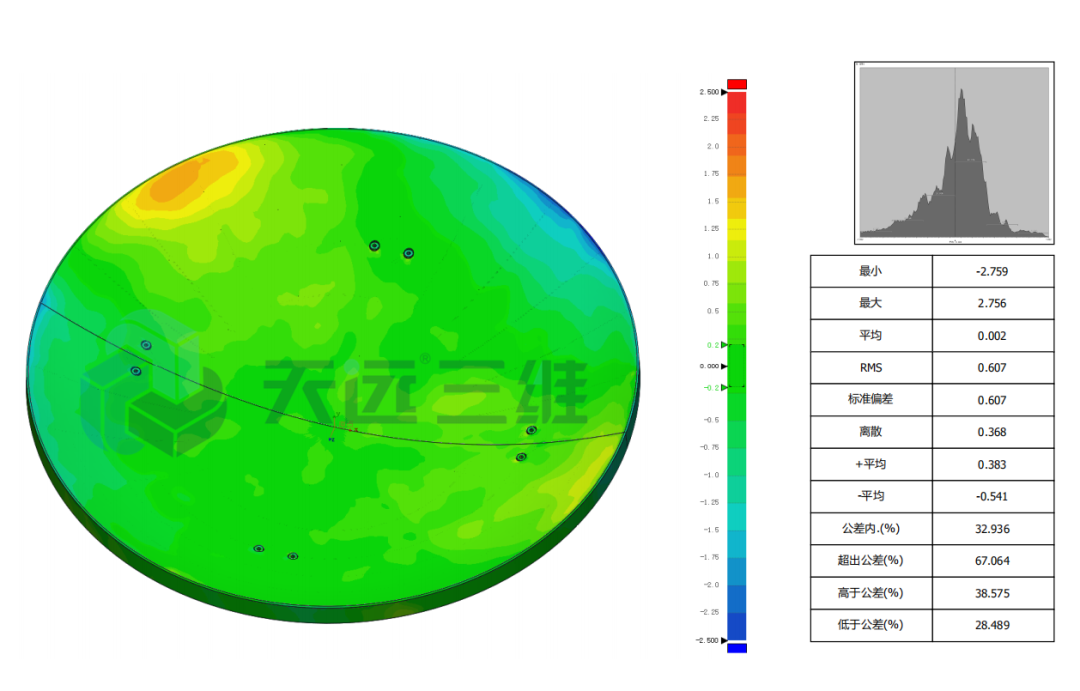

第二项:将测得的数据进行RMS分析(在物理学中常用RMS值来分析噪声,通过RMS分析,可推演天线的性能)。



检测优势

1.不受形状的限制

在测量领域,传统的测量方式受到形状的限制较大,曲面等不规则的物体难以测量。三维扫描技术以非接触方式获取三维数据,突破了样件形状的限制。

2.扫描效率高效、高精度

在此案例中,扫描时间为3-5分钟,且扫描精度高达0.03mm,满足抛物面天线的高精度检测需求,数据获取高效高质。

3.数据获取完整,可进行RMS分析

在抛物面天线的检测中,RMS分析十分重要,但是,传统方式下难以获取高精度完整三维数据,三维扫描克服了这一痛点,为产品性能分析提供高效支持。

设备推荐

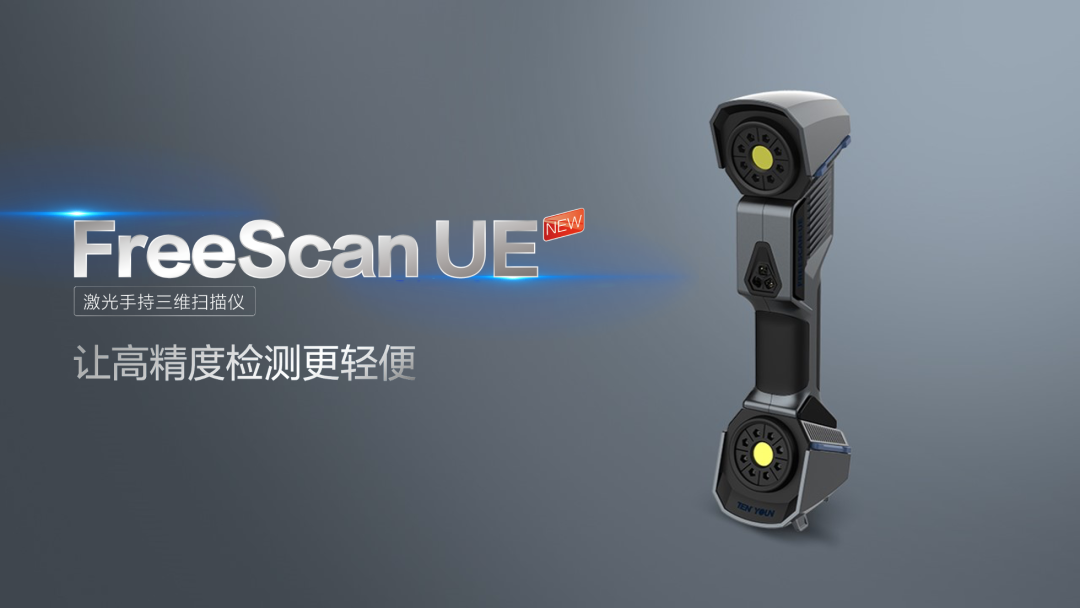

在抛物面天线的检测中,使用激光手持三维扫描仪较为合适,操作灵活、便捷,推荐使用FreeScan UE,其精度高达0.02mm,重量仅670g,重复精度稳定,扫描幅面可达510*520mm,扫描顺畅快速,且无惧黑色、反光表面材质,适用场景广泛。


活动信息

为了让大家更好地使用三维扫描技术,先临三维&天远三维特推出“开春献礼,轻松换新”置换活动,现在FreeScan X3/5/7设备可换购FreeScan UE,扫描二维码进行置换申请。


天 远 三

天远三维(先临三维子公司)专注于提供高精度3D视觉检测产品与自动化测量解决方案。公司自主研发的计量级设备包括: 激光手持3D扫描仪、蓝光工业级3D扫描仪、机器人智能三维检测系统等。

天远三维是中国较早从事工业级光学三维测量技术的企业,为国家白光三维测量系统行业标准的主要起草单位之一。基于多年计量行业的实践经验与技术积累,公司建立了高标准的3D视觉检测产品精度保障体系,所有设备均经过严谨的精度测试验证流程,产品广泛应用于:汽车交通、航空航天、铸造模具电力、军工等专业领域。

天远三维总部位于北京,在天津和杭州设有研发、生产分基地,在杭州、上海、重庆、东莞、武汉、长春等地均设有销售与技术服务办事处。

电话:400-0799-666

邮箱:tianyuan@3dscan.com.cn

网址:www.3dscan.com.cn


长按识别二维码关注我们


(天远三维)
