先临三维:EinScan HX轻松完成大型复杂铝模检测

——两种光源,一机多用

国际金属加工网 2020年11月16日

传统模具检测方式,一般通过游标量具、千分尺和测微仪等接触式测量工具手工完成,只能测量模具宽度、高度和深度等少量指标,模具曲面和凹陷的面却难以测量。这种检测方式不仅操作复杂,耗时长,对于一些大尺寸模具也无法确保精度的准确,从而让模具检测成为工业制造中一个非常耗时费力的环节。

近年来,随着汽车工业电子信息、家电、建材及机械等行业高速发展。工业产品的结构设计越来越复杂,模具外形轮廓日趋多样,自由曲面占比不断增加,对模具加工的精度要求也越来越高,这使得模具的检测变得困难起来。

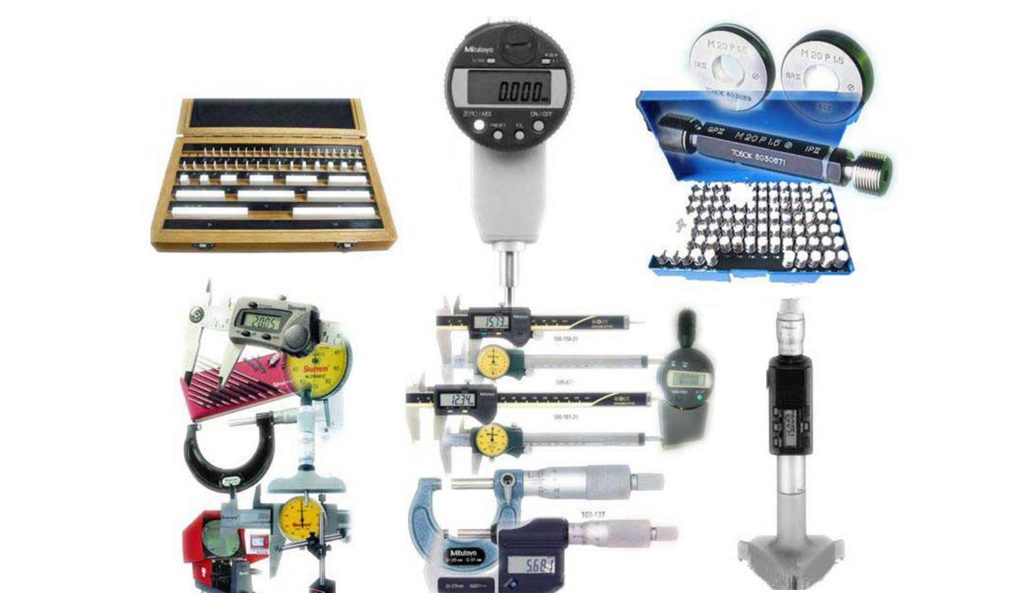

传统量具图片源于百度

为此,非接触式三维扫描仪检测越来越受到模具行业的重视,逐渐成为工业模具检测的主要手段之一,解决了模具行业传统检测方法存在的弊端,做到了高质量检测。

案例背景

某模具厂根据客户需求制作了一个1.5米×1米的铝模,由于加工设备和工艺上的差异较大,模具在加工生产后往往达不到所需要的精度,为此,模具检测就成为工业产品制造中必要的环节。

因铝模尺寸较大,传统手工检具无法精确获取模具全面的数据信息。为了改变测量效果不佳且工作低效的现状,模具厂选择使用手持式三维扫描仪对模具进行三维检测。

测量检测流程

本次的检测流程该模具厂选择了EinScan HX双蓝光手持3D扫描仪。蓝色激光+蓝色LED光源,让其能够适应更多的检测应用场景。同时因其便携易用、快速高效的特点,可以不再受工厂复杂环境的影响,大大地提高质量检测的效率。

第一步:贴点

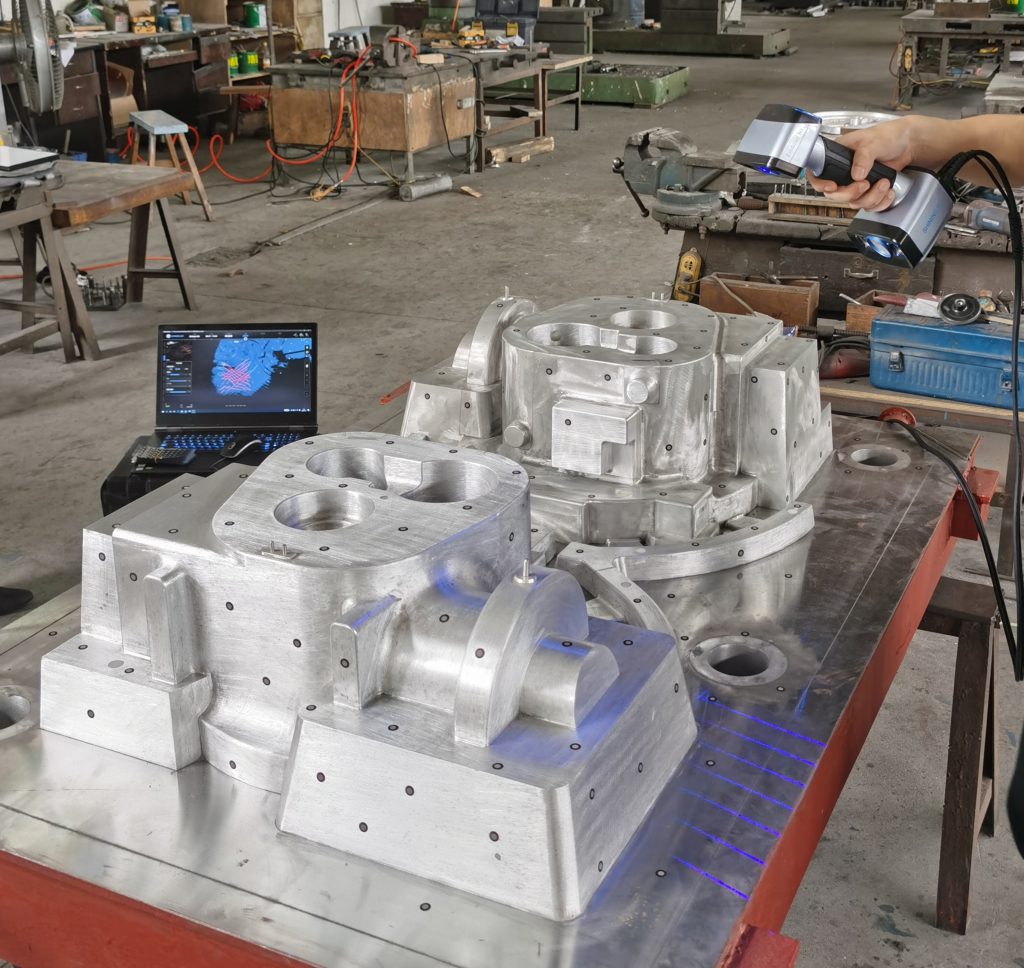

扫描选择EinScan HX的激光模式。在扫描之前,在反光的铝模工件上粘贴定位标志点,得益于EinScan HX广泛的材质适应性,无需做喷粉预处理。

第二步:3D扫描

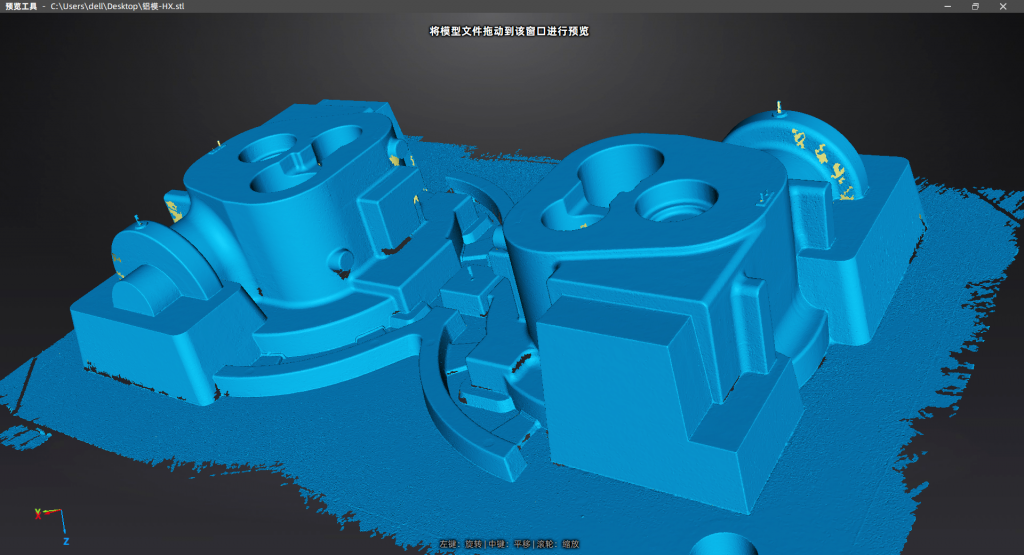

激光模式具有480,000点/秒的扫描速度,技术工程师仅用10分钟,就直接快速地获取了铝模完整的高精三维模型数据。

第三步:三维检测

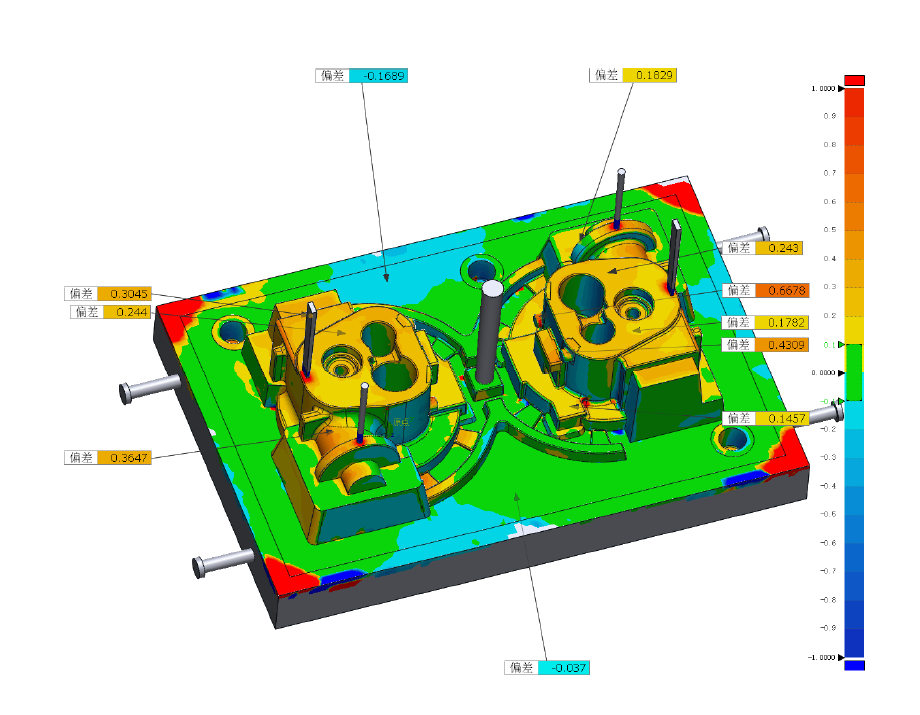

为确认铝模是否满足精度要求,将扫描出来的铝模数据和原始设计数模导入检测软件Geomagic Control X中,坐标对齐后再利用色谱形式进行偏差对比分析,得到偏差注释图,最后输出检测报告。

在上面的案例中,小编为大家介绍了EinScan HX蓝色激光光源用于扫描大尺寸铝模检测的应用方案,从贴点扫描获取数据到得出铝模检测分析报告仅用了30分钟不到的时间,相比传统检测方式节省了大量的时间,同时解决了许多传统量具无法检测到的参数难题。

EinScan HX创新性地将蓝色LED光源与蓝色激光光源集于一款设备,一机多用,兼容多种表面材质和物体尺寸;既有 LED结构光的快速高效,又兼顾激光的精度和细节。

除此之外,在EinScan HX快速模式下,对于特征明显的模具样件,还可采用蓝光 LED光源扫描,无需粘贴标志点即可快速获取三维数据,提高效率,满足用户的多重需求,为产品检测和逆向提供了高效可行的解决方案。

(先临三维)
