Winch Design 使游艇梦想成真

对于 Winch Design 来说,没有两艘游艇是完全相同的。每个游艇都是定制的设计,从零开始记录着客户的需求。最近的 Areti 项目就是一个例子,该项目是为个人使用、招待朋友和家人、甚至接待业主的自行车队而设计的。Winch Design 及大多数游艇设计行业从业者都依赖于使用 AutoCAD。

说到游艇设计,没有一个无用的细节,因为船的每一寸都是定制的。Winch Design 从多年的从业经验中总结出这一点。

33 年前,Andrew 和 Jane Winch 创立了这家公司,他们的第一个项目是设计一艘 36 英尺长的帆船。随后,公司以指数级增长,拥有 100 多名员工。自 2009 年以来,公司共获得了 9 项世界超级游艇大奖,17 项 Showboat Design 大奖。该公司现在不仅致力于游艇和超级游艇,还致力于向建筑和私人航空领域发展。

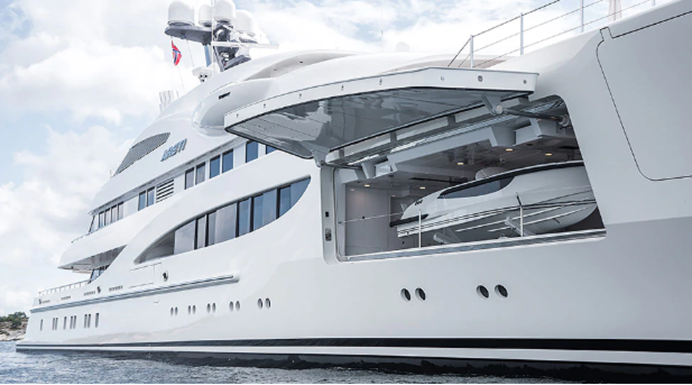

▲图 Areti 的外观。由 Tom Van Oossanen 提供。

Matthew Wilkinson 在 Winch Design 使用 AutoCAD 设计游艇已经有七年了。游艇的形式和用途多种多样,从出租到个人使用,所有项目都是从客户的角度进行设计和构思,例如确定社交空间的最佳位置、业主套房的隐私和具有终极视野的舷窗,整个外观和内部的设计过程通常需要两年的时间才能实现。

Winch Design 的首要目标是实现客户的梦想,而这些梦想是令人敬畏的。近期的超级游艇项目 Areti 正是如此。
设计 Areti

从开始到结束,Areti 花了大约四年时间才完成,它全长 85 米,有 9 个可容纳 18 位客人的小屋,专为业主的生活方式而设计。

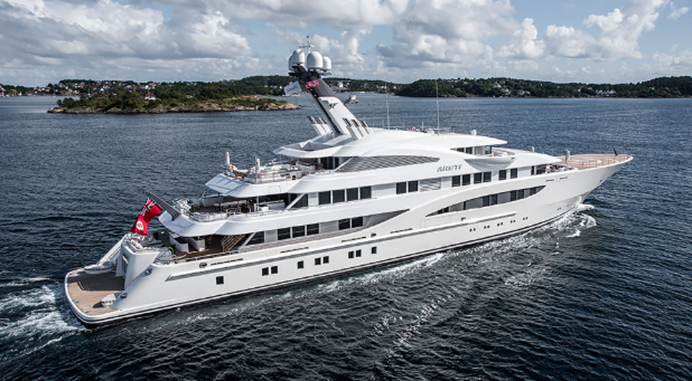

▲图 Areti。由 Tom Van Oossanen 提供。

 Matthew Wilkinson 说:“Areti 是一艘真正的游艇,内饰是传统的美式古典风格。对于 Areti 来说,客户的想法是希望把这里变成一个可以与家人和朋友共度美好时光的地方。”Matthew Wilkinson 继续说:“同时,业主是一个大型自行车队的老板,所以他的梦想之一是拥有一个船载自行车车间,他希望能带上一队骑手,去世界上任何一个地方、外出骑行一天、回来修理自行车,然后在船上的顶级水疗中心放松一下。”

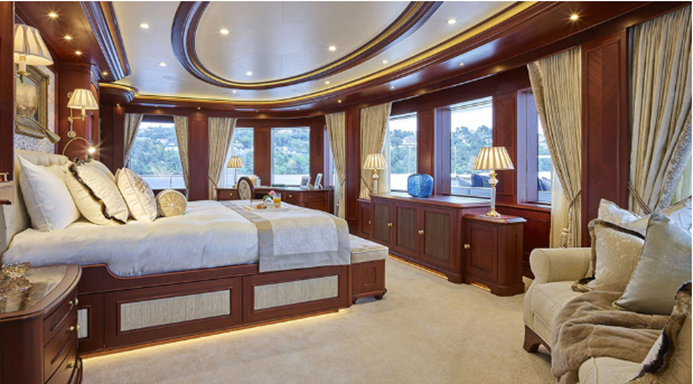

▲图 船主的 Areti 套房。由 Winch Media 提供。

在整个设计过程中,通过使用 AutoCAD,Winch Design 团队真正满足了客户的需求。客户是一位自行车爱好者,水疗中心是最先进的肌肉放松设备,其中包含按摩床、以各种脉冲发送高压水以及一个多感官蒸汽室,可以释放多种气味,让人彷佛置身于热带雨林或海上。餐厅是船主怀着对娱乐的热爱精心打造的。同时,船主的舱内有一个甲板,在船上其他任何地方都看不到这里,从而确保客户及其家人的完全隐私。

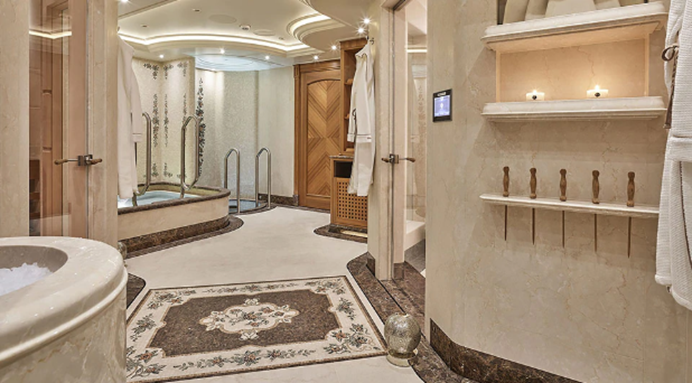

▲图 Areti 的水疗中心。由 Winch Media 提供。

Matthew Wilkinson 说:“对于 Areti 和我们所有的项目,我们从草图开始,然后在 AutoCAD 中进行开发。”在 Areti 设计之初,AutoCAD 在快速绘制二维草图和规划总体布局上起到了重要的作用 。Matthew Wilkinson 说:“整个过程的设计都会使用 AutoCAD,包括使用块来移动家具、详述建筑框架、踢脚和墙板……最终将所有内容细化到毫米级的空间和细节,以获得精确性。”

“每个人都有自己的写作或绘图风格,而 AutoCAD 也允许用户开发自己的个性标签。使用它的方法有很多,您只需开发自己的工作流,这感觉非常自然和直观。无论你需要什么,它都能满足你的需求。”

— Winch Design 合伙人

 Matthew Wilkinson

AutoCAD 是行业标准

当然,建造游艇是一项需要多方协作的工作,而 AutoCAD 恰恰是协调造船厂、内部装备商等许多利益相关者之间的沟通机制。

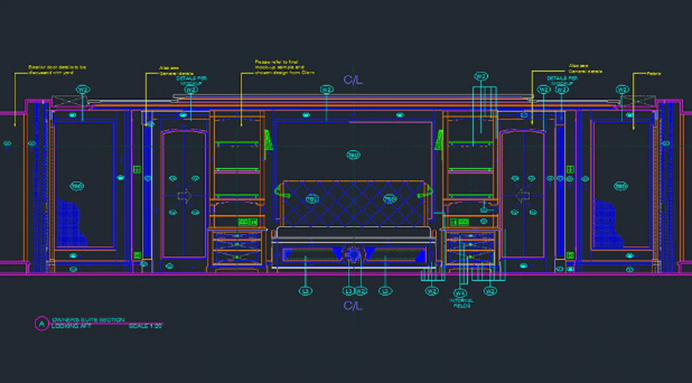

▲图 AutoCAD 中的 Areti 。由 Winch Media 提供。

Matthew Wilkinson 解释说:“在 AutoCAD 中,我们生成的房间图纸被称为设计意图图纸。它们与建筑图纸有很大不同,因为它们能勾勒出游艇的形状、比例和总体风格。每个独立的承包商做事情的方式都不一样,这就是这个行业令人惊奇的地方。不同于建筑行业,我们没有固定的做事方式。每艘船都是定制的,我们的工作是确保最终结果是客户梦寐以求的,所以我们的设计意图图纸必须体现出这一点。”

在这个过程中,从设计师到造船厂、承包商、室内设计师,每个人都使用 AutoCAD。Matthew Wilkinson 说:“这可能是业内唯一的通用软。”对他来说,出现这种情况也是有明确原因的。

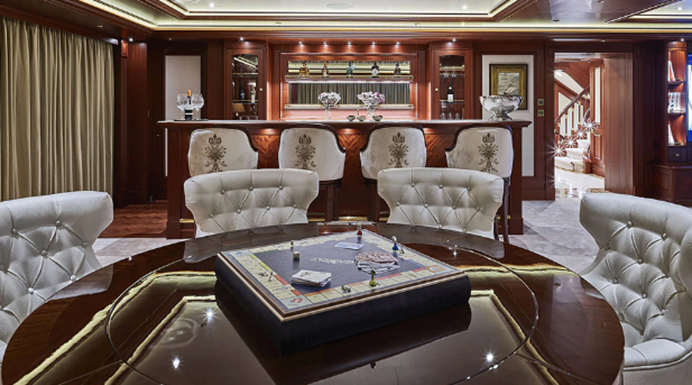

▲图 Areti 的酒吧和娱乐场所及游戏桌。由 Winch Media 提供。

Matthew Wilkinson 说:“你可以随心所欲地使用 AutoCAD,而且没有固定的方法来做设计。对我们来说,它是一种设计工具;对承包商来说,它是一种建造工具;对造船厂来说,它是一种工程工具。我们都有自己的角色,但 AutoCAD 可以适应所有这些角色。”
