温泽方案:一个好的车间测量解决方案是如何炼成的?

国际金属加工网 2020年09月21日


间测量解决方案

快速的反应时间和直接的反馈使集成到生产中的测量技术极具吸引力。要想解决方案成功,机械工程、人体工程学和服务必须形成一个经得起未来考验的整体概念。

长久以来,计量学经历了从测量室到生产环境或全自动生产线的转变。这对测量机意味着什么?或者从更广泛的意义上讲:这对未来的测量解决方案意味着什么?

许多制造商意识到生产环境中直接测量的优势所在。生产中物料流转更容易处理,工人可以更快地获得结果并能够立即介入处理。这减少了浪费,起到了防患于未然的作用。

生产环境和测量室有什么区别?

在质量领域的各个重要方面,对于生产的要求均有所不同,尤其是对操作性、环境和可靠性方面的要求。理想情况下,工人可以在生产设备附近直接进行测量。操作简单、快速启动、一目了然的测量结果为生产留出了时间。这就需要一款具有直观的控制、清晰的报告和趋势分析功能的软。现在的软件解决方案,已经可以区分面向编程人员或面向操作员工,或者支持部分自动化编程。

大势所趋,势在必行


这是一台现代化技术生产的测量机,它优化到最小占地面积(占地面积仅为2.3 m²),符合人体工程学设计、便于操作。

由于测量机靠近生产设备的距离很近,因此测量机必须占用很小的空间。借助现代化的生产方法和设计技术(例如拓扑优化和FEM仿真),可以将机器制造得非常紧凑、轻巧,并且可以将控制器和电子设备集成到机器中。

通常很小的改变对于测量员来说却有很大的不同,例如巧妙集成一个测头交换架,可对应地获得最大的测量表面。例如:在龙门机上,为了便于装载,所有侧面的底板的水平表面处理都是起决定性作用的。这意味着坐标测量机四面可及,是集成自动化的理想选择

测量技术与生产同步

在生产中,周期决定速度,而以前的重点是精准和可追溯的测量。现在如何处理这个问题?因为测量结果越精准,通常需要的时间就越长。幸运的是,有高精度的测量系统,测量时可通过测头快速扫描成像,光学测头也可以以足够的精准度快速测量大尺寸工件。

如果这还不够,您可以使用快速比对仪或以更快的模式操作测量机。至此,可重复性得以保证,并且趋势仍然可以观察到。在随机样本测量中将测量值与精确的绝对测量值进行比较。


按速度和精度对测量系统进行图解分类

生产也在发生深刻的变化。一系列快速的变化和人口变化从根本上改变了框架条件。因此,找到可持续的解决方案很重要:

灵活性 - 测头技术的升级改造和移机的便捷性可轻松适应新系列的打造

自动化能力 - 来自制造商预配置的自动化解决方案使机器易于扩展

监测的可能性 - 在线监测工具已经成为标准工具,并为预测性维护提供了基础

通过出色且可预见的服务获得可靠性

即使是最漂亮的机器,如果静止不动,也毫无用处。特别是在生产中,人们习惯于用高可用性进行计划,并把可靠性和可预测性通过服务合同体现出来。最后,整体方案是起到决定性作用的:当然,具有吸引力的购买价格很重要,但在机器正常运行后,合理的运行成本(拥有成本)和可用性至少同样重要。

除了可靠的机器结构,遍布全球的零件供应,制造商还提供了模块化的服务程序,这些程序具有许多优点:

• 最新的软件

• 保证响应时间

• 计划成本

• 延长保修期

正是这些方面与用户的日常操作息息相关。

稳固的机械工程技术

我们在客户工厂遇到的生产环境与他们生产的零件一样复杂多样:在机器设计中,与测量室相比,适用于车间的测量机在设计上需要考虑许多新的问题。

• 温度特性:材料的选择和各部件的连接对于确保机器尽可能平稳地运行至关重要。然后,在复杂测量中(见图示),残余误差会被记录在恒温恒湿系统中,并在测量过程中进行温度补偿。

• 24/7全天候运行:这里使用的驱动和导向系统尽可能地稳固、可靠。固定部位的防污性也很重要,例如垂直安装测量系统和受保护的驱动杆(见图)。

• 防振系统:多年的客户经验表明,气浮轴承也适用于生产环境。如果周边环境较差,可以考虑使用主动气浮减震系统或者是采用更加稳固的直线导轨作为传动系统

上图:生产测量解决方案要在恒温恒湿箱和振动检测站中进行大量的测试,直到准备好可用于车间检测为止。

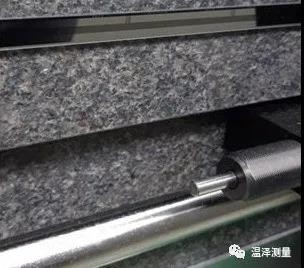

下图:小细节很重要,例如防护型光栅和驱动装置,固定位置也起到很大的作用。

没有唯一的解决方案,因此我们和其他制造商提供不同的机器以及选件组合。

稳固的机械工程技术

当然,针对各行业应用量身定制的结合了测头技术的高质量机械工程是前提条件。为了创建一个完整的测量解决方案,还需具备:

• 人体工程学:高效的适用于生产过程中物料流转的解决方案

• 操作理念:操作员可以操作的可靠的解决方案

• 面向未来:该机器可轻松适应新工艺并通过现代化测头技术进行扩展

• 拥有成本:现代软件提供可靠且可计划的服务,使日常生活更加轻松

如果整套方案没有问题,您将享受您的测量解决方案带来的精准与可靠。


Christian Wuttke 博士

温泽集团研发主管

关于温泽

德国温泽集团是计量领域创新的先驱。温泽多样化的产品提供了三维测量、计算机断层扫描、光学高速扫描等多个行业的独特解决方案。温泽集团的技术解决方案在汽车航空航天发电医疗等众多行业中有大量应用。温泽在全球范围内已交付安装超过10,000台测量设备。其子公司和业务伙伴在超过50个国家销售产品,并提供售后服务以满足客户需求。
