Autodesk Inventor 2021 新功能之——特性面板及建模命令优化

国际金属加工网 2020年09月02日

自 2019 版本开始,Inventor 陆续对常用的核心和插命令从界面到工作流进行优化,截止 2021 版本已经有 14 个核心建模命令和 14 个插件命令完成优化转换为特性面板命令。

下面我们就来具体看看在 Inventor 2021 里特性面板命令相关的更新:

八个建模命令的优化

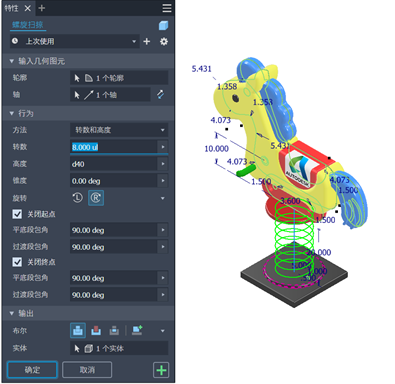

螺旋扫掠、贴图、合并、加厚/偏移、分割、删除面、折弯零件和复制对象八个建模命令在 Inventor 2021 转换为特性面板。继承了特性面板的易用性:

  • 无可见草图的情况启动需要草图轮廓的命令(螺旋扫掠和贴图)时,将自动启动【开始创建二维草图】,用户完成草图后自动继续原建模命令。

  • 在面板导航条修改特征名字。

  • 自上而下简洁统一的界面。


特性面板:亮显新功能

在功能区【快速入门】页面【新功能】面板,亮显新功能支持了特性面板,对面板上新加、不易发现或者位置改变的按钮和设置选项高亮显示。


高级设置菜单:按一次 Enter 键以完成命令

该项设置默认勾选,按【Enter】键等同于按【确认】键。

若不勾选该设置,当图形区域的小编辑栏处于编辑状态(非全选),按【Enter】键第一次确认编辑栏输入值,第二次确认命令完成。


保存布尔值到预设

适用于拉伸、旋转、扫掠和螺旋扫掠命令,布尔值会保存到用户新建的预设或者上次使用的预设中。使用“无预设”时,仅在使用“求并”和“新建实体”布尔运算时会被记住,在当前文件创建特征的时候继续使用上一次的布尔值(求并或新建实体)。

快速创建“介于两面之间”的拉伸

拉伸的特性面板上添加了一个【介于】的按钮,点击该按钮切换到选【自】和【到】面的模式快速创建介于两面之间的拉伸特征。


拉伸切换到面的“替换方式”

当拉伸到面有多种结果时: 点击【替换方式】按钮,循环各个可用的方式。如下图:


此外,对 Inventor 视觉效果也进行了优化。对于模型边着色,在 Inventor 2021 R1 之前模型边着色除单色外仅提供一种模式:2020 是与背景形成对比,2021 是与零件形成对比。基于用户反馈,这两种模式在 2021 R1 里均可使用。默认用【与背景形成对比】,用户可在【应用程序选项】对话框【显示】页面里点击【设置】按钮去修改。


同时,我们在浏览树和特性面板界面也做了视觉效果优化,降低视觉干扰, 更容易关注当前工作的对象。
