适合生产线加工的模块化系统

立式机床埃马克公司的优势产品。VSC 系列产品为倒立式上下料车削中心设计理念奠定了稳固的基础。这一设计理念几乎覆盖埃马克公司的整个产品组合,其最新款型便是 VL 系列机床

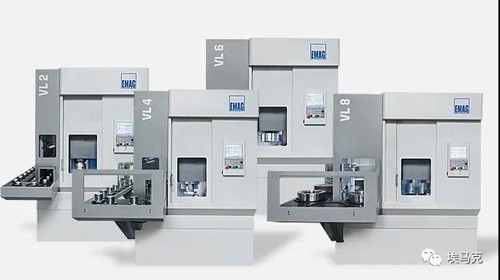

▷ 可实现高效生产的 VL 系列机床

VL系列机床属于埃马克模块化机床系列产品。顾名思义,这些机床以通用的机床床身为基础,但可应用各种不同的工艺技术——就像汽车制造行业中所使用的模块化平台技术一样。

到目前为止,我们可以提供下列种类的模块化机床:用于车削、滚齿和倒棱、磨削(盘类和轴类件)、感应淬火也可用于特殊设计的激光焊接或高精密电化学工艺(PECM 技术)。简而言之:它们几乎适用于埃马克集团的所有技术。

包括工件输送系统

模块化机床的床身采用聚合物混凝土 Mineralit® 浇铸而成。减振性能极为优异,而这一特点正是确保机床高品质加工质量的基础。在机床床身上固定安装有一个十字滑台,滑台上又配备 X 轴和 Z 轴,使工作主轴可以移动。

该工作主轴是上下料工件输送系统的核心部件,也是每台模块化机床必不可少的部分。每台机床均配备一个工件存储单元,上下料主轴可自行从工件存储单元上下料。通过这种方式可将非生产时间降至最低,因为各道加工工序之间的时间仅为几秒钟。上料位置旁也可以选装一个测量头,这样便可及时测量部件,从而优化节省时间。

VL系列——现代化车削工艺

VL 系列倒立式上下料车削中心专为生产加工精密盘类件而研发。到目前为止,我们共提供五种规格的 VL 机床,力争覆盖各种类型的部件范围。

其中最小型的机床是 VL 2,用于加工直径不超过 100 mm 的盘类件。此外还有 VL 4、VL 6 和 VL 8,其可加工工件的最大直径分别递增 100 mm。总的来说,VL 系列机床可以加工直径达 400 mm 的各类工件。每台VL 机床配备一个最多可装备十二把(动力)刀具的刀塔,用于加工盘类件。

刀塔的动态性能极为优异。刀塔回转时间极短,因此也能缩短非生产时间,从而进一步缩短节拍。机床还可以额外配备一根Y 轴,用于加工复杂几何形状的工件。这可以扩大机床的应用范围。机床系列中的第五款产品便是配备双主轴的 VL 3 DUO。




▷ VL 2 的加工区

VL 3 DUO——两个加工区确保高生产效率

VL 3 DUO 是 VL 系列的首款双主轴机床。可加工的工件范围介于 VL 2 和 VL 4 之间,可高效加工直径达 150 mm 的盘类件。该机床加工范围的选定绝非偶然,因为大多数传动装置齿轮正属于这种尺寸范围。

VL 3 DUO 专为大批量生产而设计,是加工以百万件计的齿轮毛坯件的理想解决方案。VL 3 DUO 性能强大。包括工件存储器在内,VL 3 DUO 占地面积仅 13 平方米。工件输送系统、工件存储器以及两个完整的加工区(各配备工作主轴和 12 刀位刀塔)都包含其中。


▷ VL 3 DUO 是市场上最紧凑的生产系统之一

VL 5 DUO——适合直径不超过250mm的工件

VL 5 DUO 机床延续了 VL 3 DUO 的各种特性:灵活性、高品质、自动化技术等。

VL 5 DUO 拥有两个呈镜像排布的加工区,每一个加工区内都配备一根电主轴,在占空比为 40 % 的情况下,电主轴功率可达 34.1 kW,扭矩可达 593 Nm。此外,每个加工区内都配备埃马克的十二刀位刀塔,刀塔上除车刀外还可装配动力刀。

水冷式刀塔也是埃马克的品牌产品,具有极高的热稳定性。另外,刀塔还可以配备一根附加的 Y 轴,由此可进一步扩展机床的应用领域。

这两款 DUO 机床非常适合用于两次装夹加工,即分别在 OP 10 和 OP 20 中加工同一工件的两面。或者也可以作为生产线加工、OP 10 和 OP 10 的快节拍高效解决方案,其刀位上配备有姐妹刀,从而使刀具换装时,最大程度地提高机床的运行节拍。

当然,在两道工序之间必须将工件翻转。埃马克为此专门研发出 TrackMotion 工件输送系统这一巧妙的解决方案。

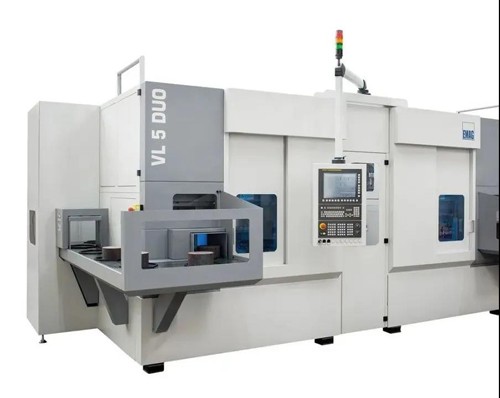

▷ VL 5 DUO——适合直径不超过 250 mm 的工件

TrackMotion——适用于模块化机床的工件输送系统解决方案

TrackMotion 工件输送系统专为模块化机床而设计,可大大简化多台机床的连接。该系统由两个模块构成:一条位于机床加工区后方的 Track(轨道),以及在轨道上运行的工件提升系统。

数控夹具可直接通过机床的控制系统进行编程,它可确保机床之间以及毛坯件和成品件的工件存储器之间运输。由于此夹具采用 Z 行程,使得工件可以通过三维方式(即上下堆叠)存放在堆垛机上,因此可以在极小的空间内存放大量的工件。此夹具还可以用作翻转单元,TrackMotion 因此成为名副其实的全方位解决方案,实现了模块化机床的自动化。




▷ TrackMotion工件输送系统不仅可用于工件输送,也可做为工序之间的翻转单元


长按或扫描关注

微信号:EMAG_Machinery

埃马克——精密金属零件的生产系统


埃马克——逆向思维的创新加工技术创立了埃马克公司的行业领先地位。1992 年埃马克公司匠心独具,推出构思巧妙的倒立式车床,大获成功。此后,埃马克公司再接再厉,又研发出了新的倒立式多功能生产中心。如今,埃马克已名符其实成为世界上倒立式机床举足轻重的制造商。

埃马克集团总部设在德国萨拉赫市,传统悠久,机床制造经验丰富。其工艺技术全面而完善,能为用户提供加工盘类件、轴类件和箱体类零件的机床和生产系统。不管是车床,还是磨床滚齿机激光焊接机热套装配设备电解设备或是感应加热设备等—埃马克集团几乎能为所有的应用提供卓越的解决方案。

了解更多关于埃马克的信息,请访问:www.emag.com



(埃马克)
