海德汉:OCM精优轮廓铣削

国际金属加工网 2020年04月09日

高效的加工策略是经济地进行数控生产的关键。特别是粗加工仍有巨大优化潜力。这是因为粗加工工序在总加工时间中占有相当大的比例。

精优轮廓铣削(OCM)功能采用高效率的摆线铣削技术,可加工任何型腔和凸台,有效减轻刀具磨损。直接用Klartext对话格式正常编写轮廓加工程序或用简单易用的CAD导入工具生成程序。然后,数控系统自动计算摆线铣削所需的复杂运动。

OCM已成为经济型铣削生产的新标杆:

••轻松和高效率地编程

••快速和低磨损地加工

在铣削测试中,OCM功能将刀具磨损和加工时间降低到原值的三分之一。

/res/video/2020/04/wz/ocm.mp4

高切除速度测试实例:

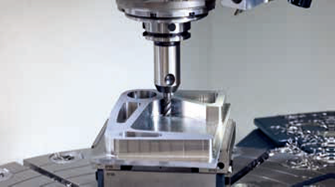

接下来我们以同样的刀加工如下图例的工


刀具:VHM立铣刀(Ø 10 mm)

工件材质:1.4104

传统加工方式加工:

S5000,F1200,ap:5.5 mm

行距系数:5 mm

加工时间:2135

用OCM功能加工

S8000,F4800,ap:22 mm

行距系数:1.4 mm

加工时间:659

并且加工后刀具有明显变化:


加工两件后的刀具


加工六件后的刀具


(海德汉)
