DANOBAT LG系列 ,磨削多功能和自动化专家登陆中国

国际金属加工网 2020年02月28日

如今,客户要求日益复杂,生产和精度的要求不断提高;此外,工业公司不仅要求更精益的制造水准,还要求提高多功能性自动化程度,以使其更具市场竞争力。为满足市场需求,达诺巴特集团推出了DANOBAT LG外圆磨床系列解决方案,以满足最严苛的生产要求,确保灵活性和超精密度,兼顾交钥匙工程所需的定制化要求,满足每位客户的特定需求。


DANOBAT LG系列磨床在制造高度复杂的零部时最能凸显其独特优势,如液压精密零件、变速箱和切削工具以及直径偏心凸轮或零件等。

应用|PCD工具


  • PCD刀具刃口自动磨削,无需操作员干预。

  • 金刚石砂轮的磨损测量和自动补偿。

  • 工件在线自动激光测量。

  • 一次性装夹完成,大幅提高生产时间。

  • 全球首家推出新型磨削理念(专利申请中)。

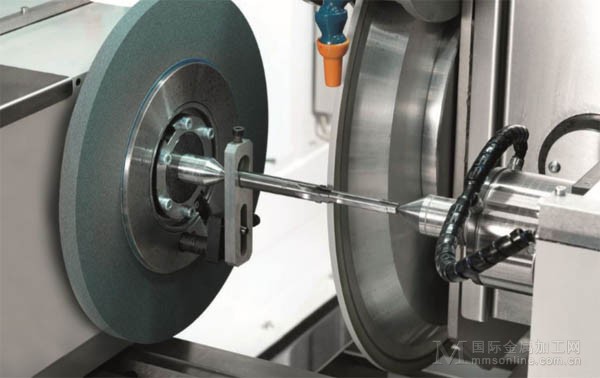

应用|传动轴


  • 一整套DCT传动轴完整磨削。

  • 两顶尖间装夹工件。

  • 用CBN砂轮进行磨削。(完整的OD轮廓磨削)

  • 通过安装在工作主轴上的旋转金刚石砂轮修整。

  • 带两个主轴的旋转B轴。

  • 安装在工作台上的过程中测量单元和轴向定位器。

  • 自动中心架。

应用|电动汽车(EV):转子轴


  • 一整套完整转子轴磨削,两顶尖间装夹工件。

  • 使用CBN砂轮高速磨削,并通过旋转金刚石滚轮进行修整。

  • 带两个主轴的旋转B轴。

  • 自动移动尾座长度为300 mm,可覆盖所有转子的长度,实现快速转换。

  • 自动中心架和各类的过程中单元。

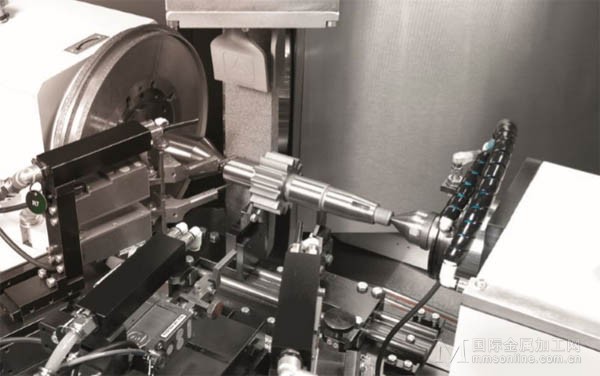

应用|液压泵轴


  • 一整套泵轴完整磨削,两顶尖间装夹工件。

  • 使用CBN砂轮进行高速磨削,并通过旋转金刚石砂轮修整。

  • 带两个主轴和探头的旋转B轴。

  • 完整的测量系统:外径为两个单位,齿轮宽度为两个轴向单位。

  • 极高的通用性,可针对数百种工件特性调整所有不同元素。

应用|液压阀芯/阀筒


  • 匹配磨削应用:阀筒的预处理测量/过程中测量单元自动偏移。

  • 使用常规砂轮磨削。

  • 过程中测量单元发出的锥体自动校正指令。

  • 使用带有集成毛刷单元的旋转B轴去毛刺。

  • 线性电机的可重复性和花岗岩床身的热稳性确保高品质。

应用|硬质合金工具(冲孔)


  • 完整冲孔磨削,两顶尖间装夹扩张式心轴。

  • 使用金刚石砂轮磨削。

  • 高精度插补X、Z和B轴,减少砂轮边缘过早磨损。

  • 通过安装在工作主轴上的旋转金刚石砂轮修整。

  • 带有两个主轴和探头的旋转B轴

该系列磨床采用天然花岗岩床身、直线电机以及光栅尺,因而精度极高,且具可重复性。同时,配备有冷却电主轴的砂轮头架最大切削速度可达120 m/s,可实现传统磨料(45-60 m/s)和CBN磨料(20-120 m/s)的最大扭矩磨削。凭借丰富多样的砂轮头架配置,该系列产品可为各类客户提供完美的解决方案。

独特亮点一

B轴(砂轮回转台)功能极其丰富,适配各类砂轮,包含各种配件,包括测量设备和超精加工工作站等。B轴由内置电机驱动,以确保超高精度。

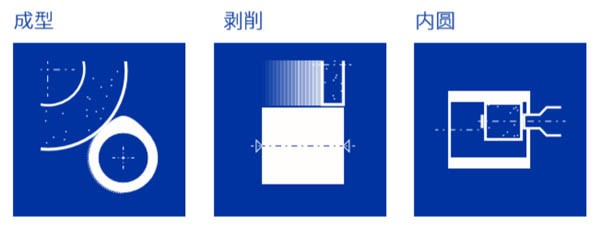

超灵活解决方案|多种磨削



超灵活解决方案|标准配置


超灵活解决方案|特殊配置




独特亮点二

灵活的定制化技术和自动化解决方案配适各类配件,可满足每位客户的不同需求。可配适配件包括移动尾座、副主轴、超严苛前/中/后测量设备、CNC稳定支架、自动锥度调节、装卸系统...

案例:集成机械手方案


  • 一体式龙门机械手,在旋转模块上配备单臂和两个钳爪。

  • 零件标准尺寸:L = 400 mm,Ø50 mm,重量= 3.5 kg(单夹具重10kg)。

  • 上下料时间:<6秒。

  • 工件由链式输送机进给,长度可调。

  • 可按需提供SPC和NOK拉屉。软键控制SPC。

  • 集成在机床CNC的用户界面。

如何获取更多LG自动化解决案例?

想要更多LG自动化解决案例,可公众号对话框私信“达诺巴特集团数字化资料库”登录获取。

独特亮点三


DANOBAT DoGrind+

DANOBAT专用的数字化用户友好型定制软件

结合APP应用




文末福利

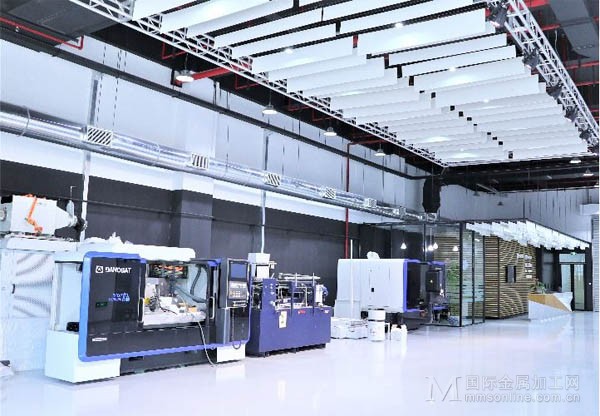

DANOBAT LG系列1000测试用机已登录中国,现接受方案咨询,点击【阅读原文】预约。


阅读原文

(达诺巴特集团)
