表面粗糙度

学习目标:

1.掌握“属性块”的创建。

2.掌握动态块“对齐”参数的应用。

任务描述:

绘制并创建“表面粗糙度”动态块,使其在插入时能自动对齐对象表面。

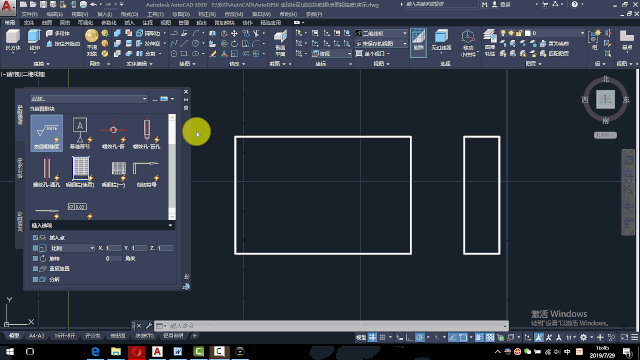

效果展示:

视频教程:

练习文件下载:

链接:https://pan.baidu.com/s/1_db-wjattcYuwCcIOGOHtA(复制链接至浏览器下载)

提取码:64ro

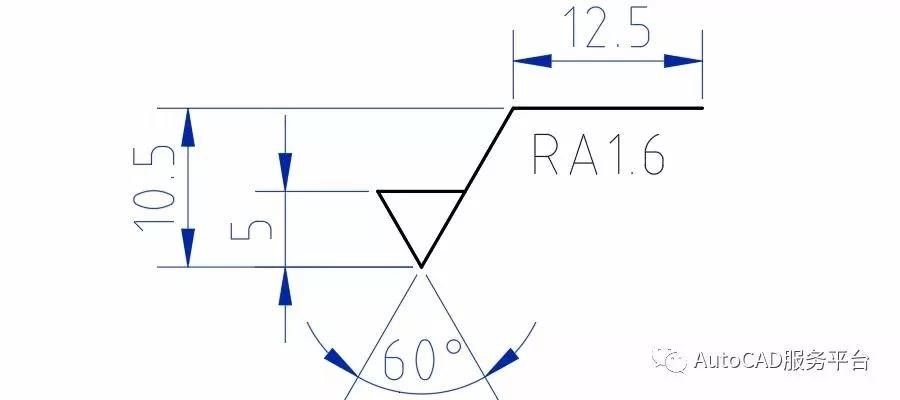

图形参考尺寸:



图文教程

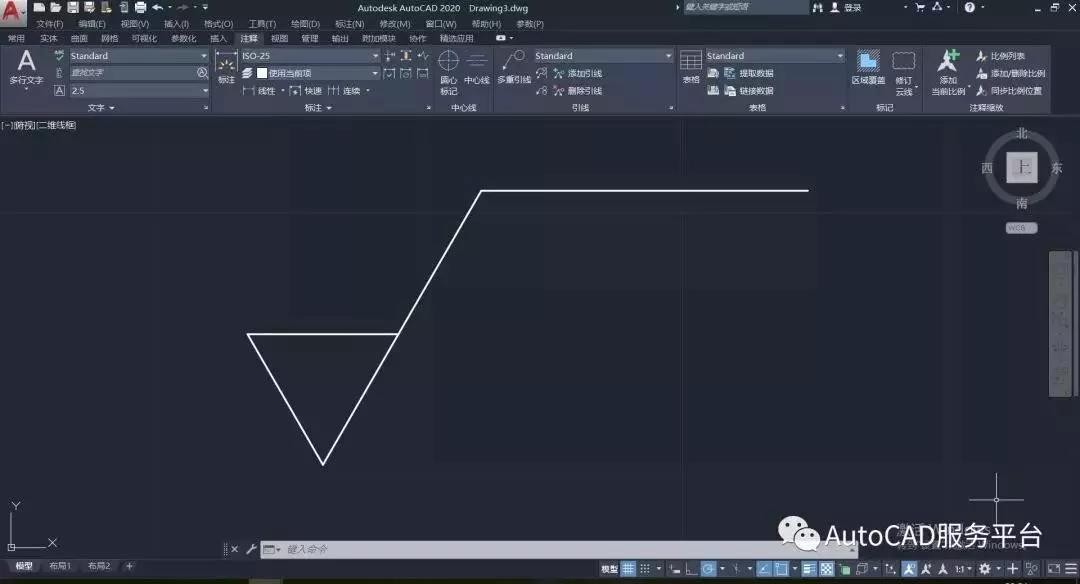

1. 根据提供的尺寸,绘制出表面粗糙度的符号。

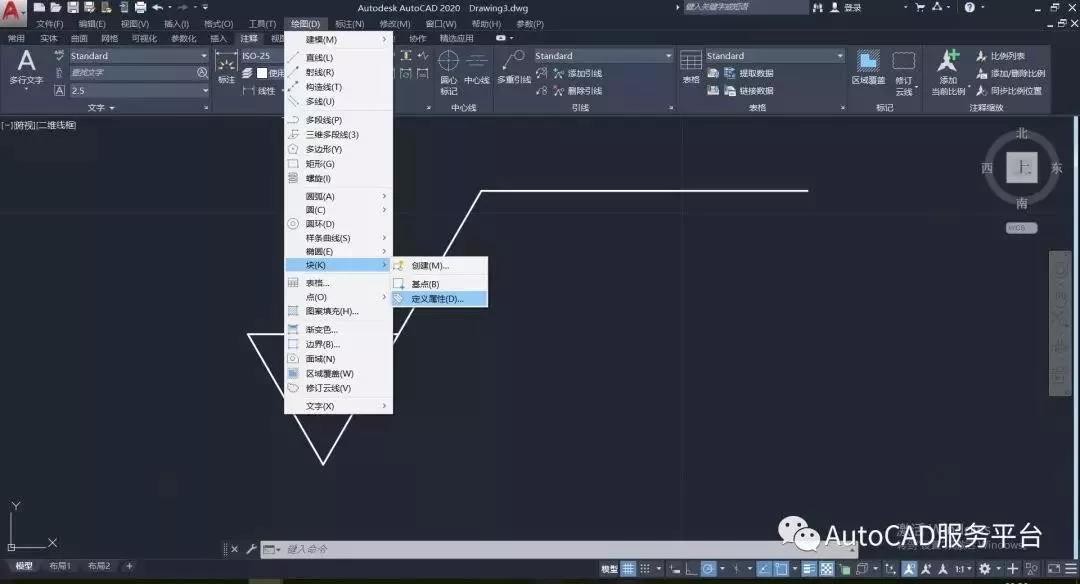

2. 单击“绘图”-“块”-“定义属性”。

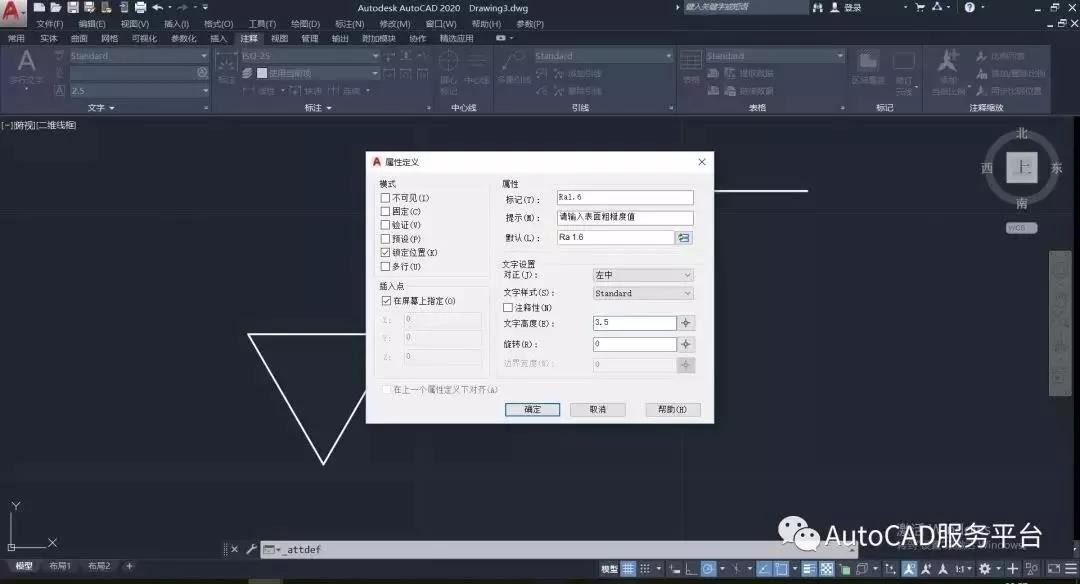

3. 如下图所示,在“属性定义”窗口中输入相关信息。


4. 单击“确定”后,在界面确定文字放置的位置。

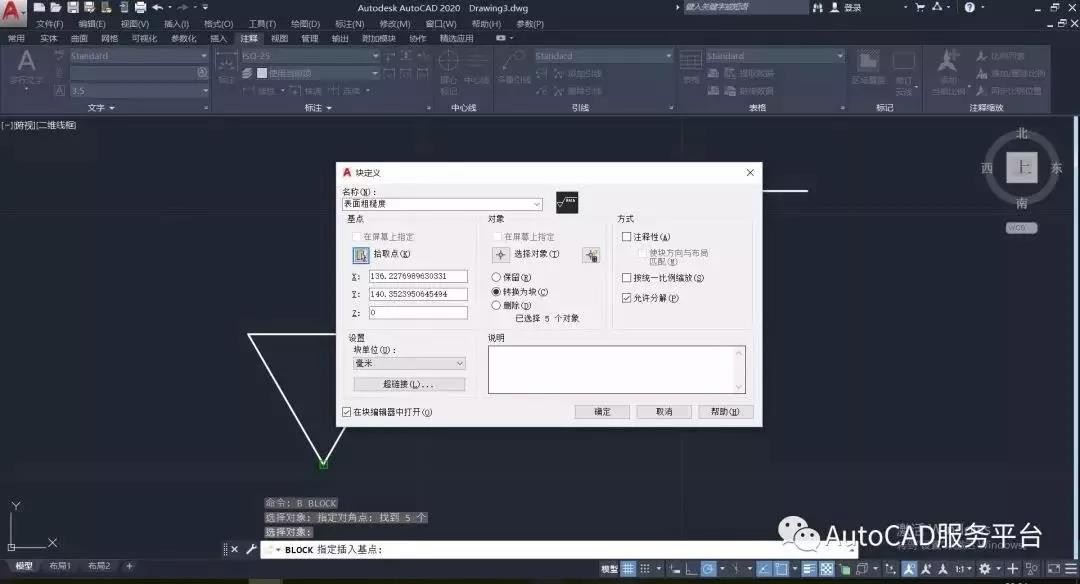

5. 执行“创建块”(快捷键B)命令,在弹出的“块定义”窗口中确定基点及选择对象,并勾选左下角的“在块编辑器中打开”,单击“确定”。


6. 在弹出的“编辑属性”窗口中直接单击“确定”。

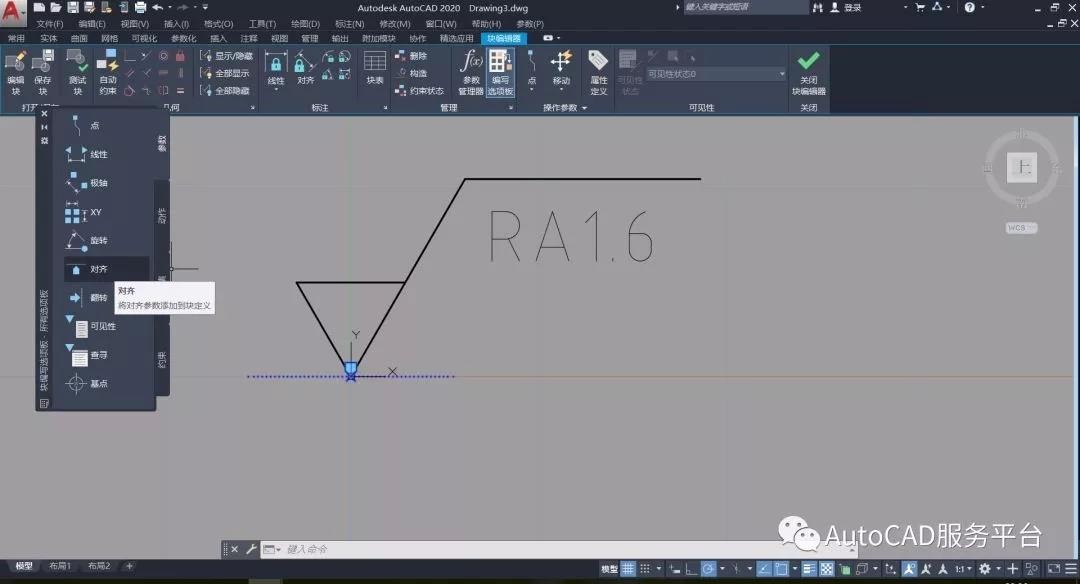

7. 在弹出的“块编辑器”界面中,单击“对齐”参数,并放置在表面粗糙度符号的基准点处。

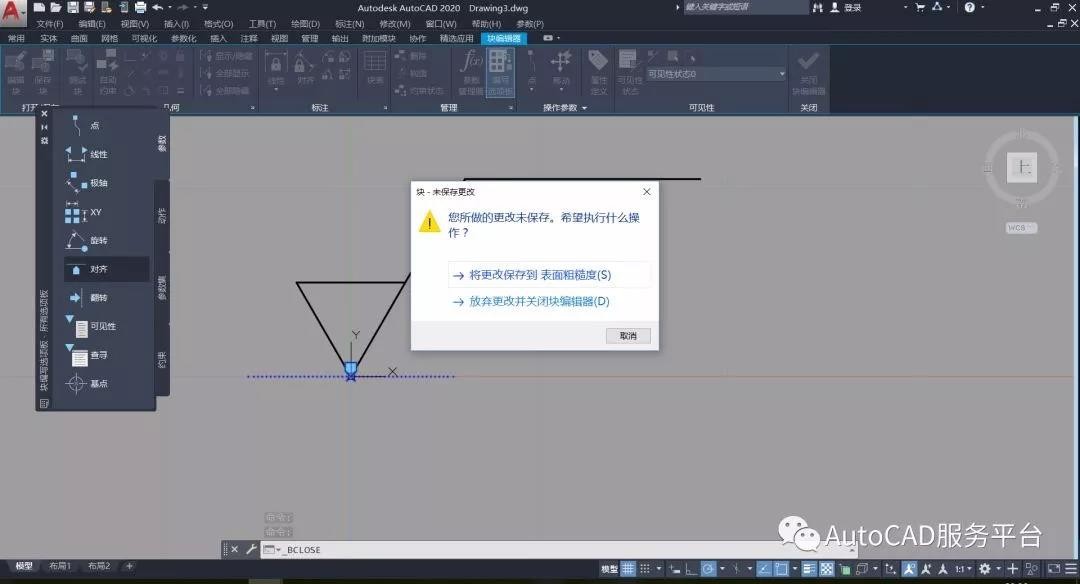

8.单击“关闭块编辑器”,“将更改保存到表面粗糙度(S)”。

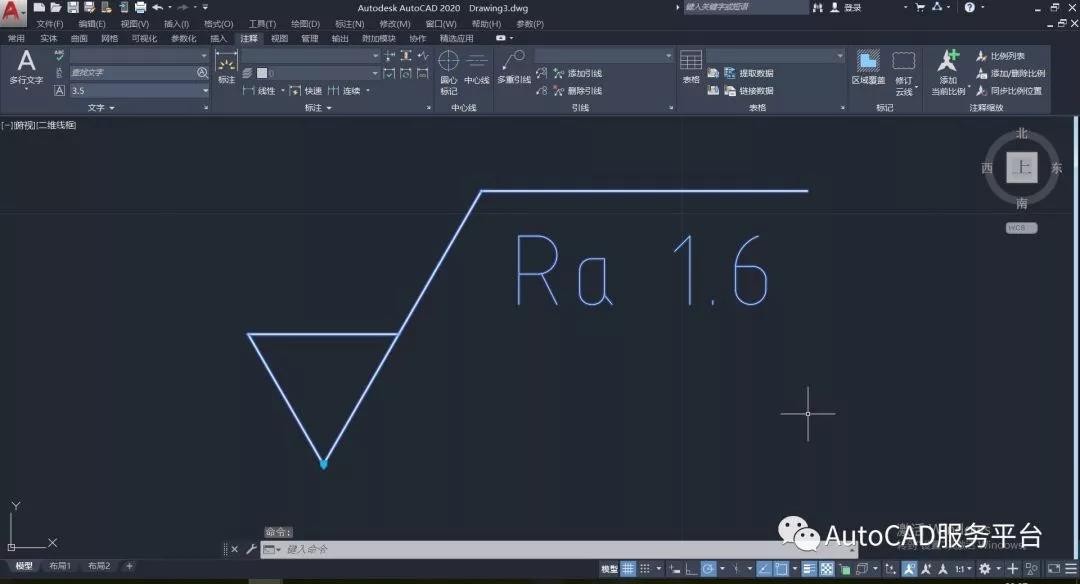

9. 最终效果如下图所示。
